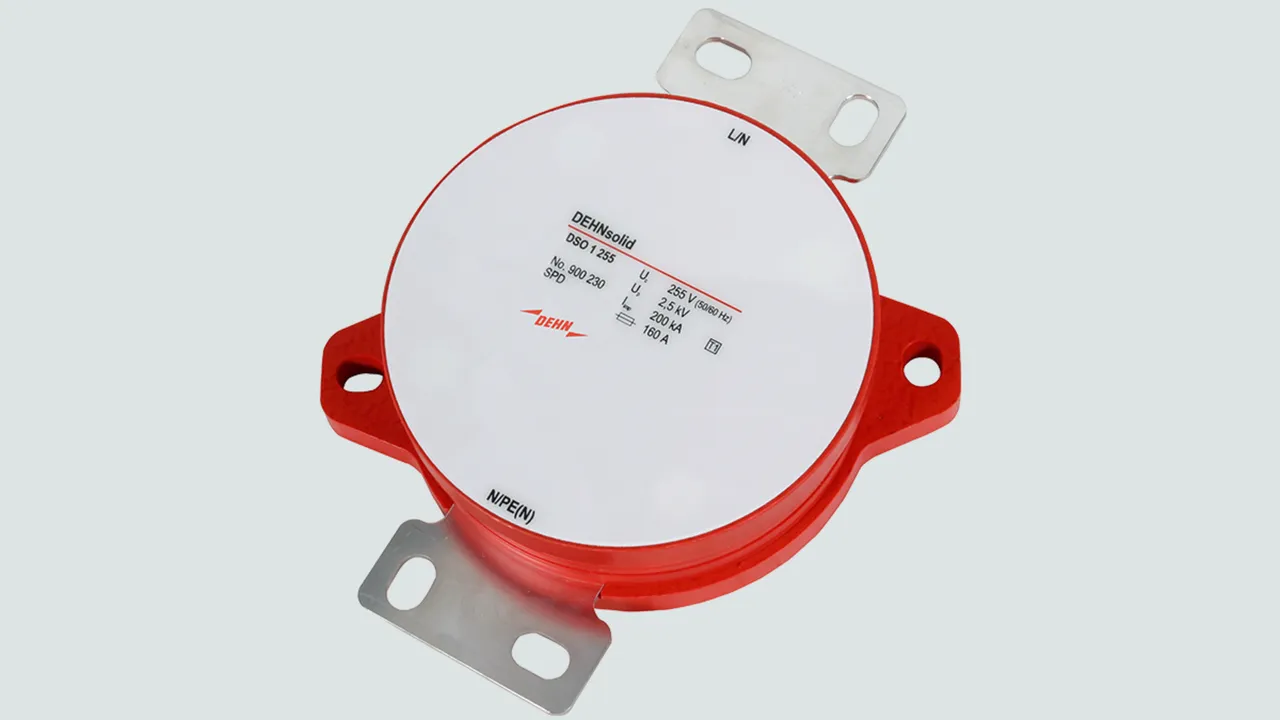

DEHNsolid

  • Parafoudre coordonné à base d’éclateurs à air
  • Capacité d'écoulement très élevée jusqu'à 200 kA (10/350 µs)
  • Bas niveau de protection UP ≤ 2,5 kV
  • Boîtier robuste pour montage sur un rail collecteur ou sur une plaque de montage

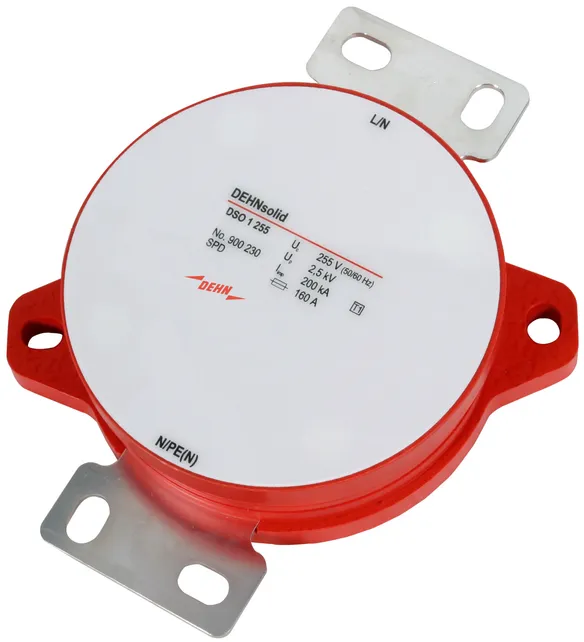

DEHNsolid 1 255

Parafoudre coordonné unipolaire pour les systèmes 230 / 400 V ; pour montage sur rail collecteur ou plaque de montage.

1 Produkt

Art.-Nr. 900230 DSO 1 255

GTIN 4013364153783, Zolltarifnr. (EU): 85363090, Bruttogewicht: 1.67 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 900230.stp

      Sie müssen angemeldet sein um 900230.stp herunterzuladen.

      Login
    • 900230.igs

      Sie müssen angemeldet sein um 900230.igs herunterzuladen.

      Login
    • 900230.jt

      Sie müssen angemeldet sein um 900230.jt herunterzuladen.

      Login
    • 900230.dwg

      Sie müssen angemeldet sein um 900230.dwg herunterzuladen.

      Login
    • 900230m_D.dxf

      Sie müssen angemeldet sein um 900230m_D.dxf herunterzuladen.

      Login
    • DEHN.900230.edz

      Sie müssen angemeldet sein um DEHN.900230.edz herunterzuladen.

      Login
    • DEHN.900230.wspak

      Sie müssen angemeldet sein um DEHN.900230.wspak herunterzuladen.

      Login


produit : DEHN
Type: DSO 1 255
Référence: 900230
ou équivalent

Zertifikate



Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Classification selon EN 61643-11 / IEC 61643-11 Type 1 / Classe 1
Tension max. de régime permanent AC (UC ) 255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (Iimp ) 200 kA
Niveau de protection en tension (UP ) ≤ 2,5 kV
Protection max. contre les surintensités 160 A gG
