BLITZDUCTOR VT

Protection économiquement avantageuse des lignes de données multifilaires
Variantes spécifiques aux interfaces, p. ex. RS485 ou télécommunications
Variantes pour systèmes d’alimentation en DC

Details

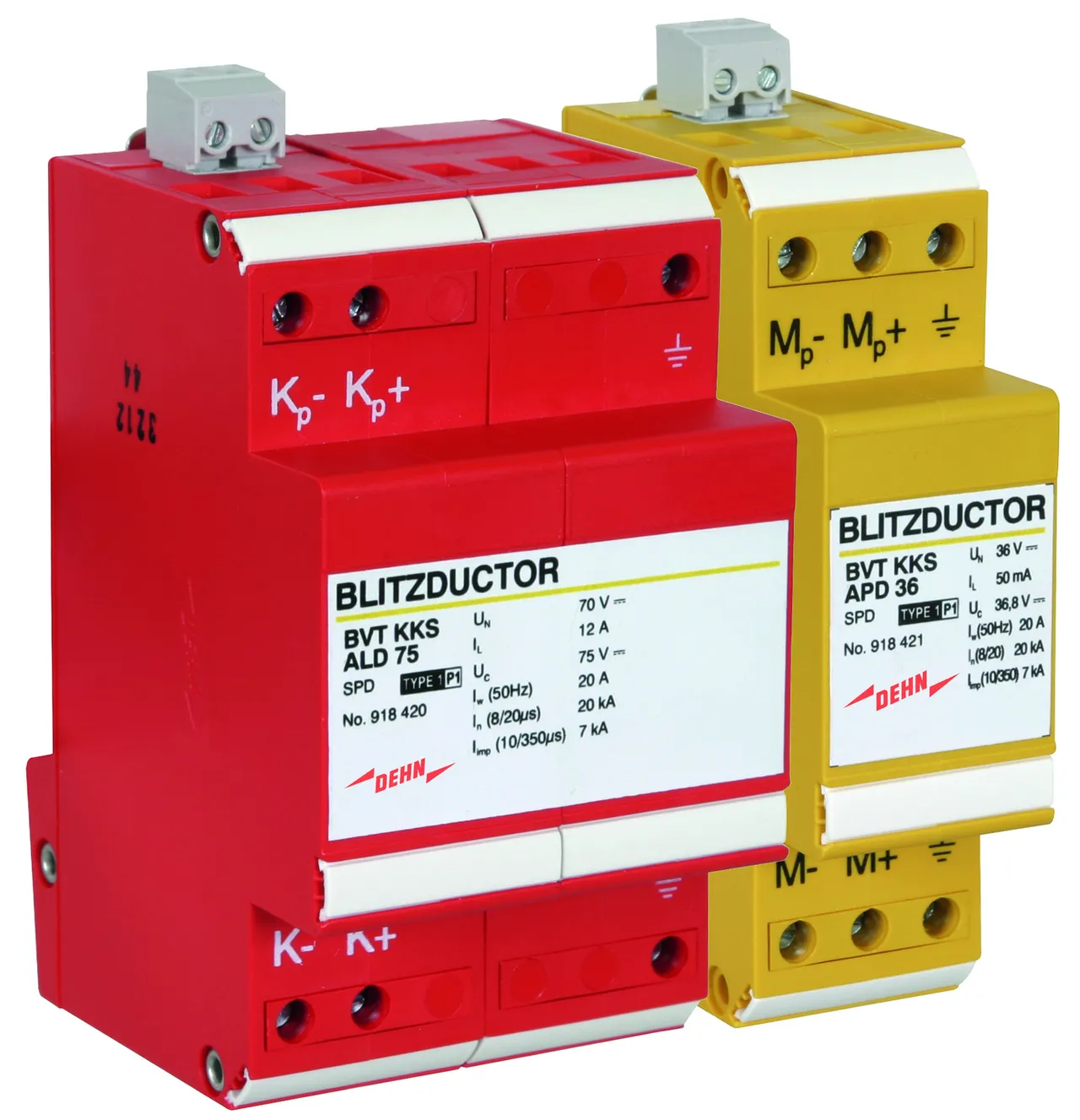

Version pour la protection des système de protection actif contre la corrosion

lorem ipsum — Version pour la protection des système de protection actif contre la corrosion

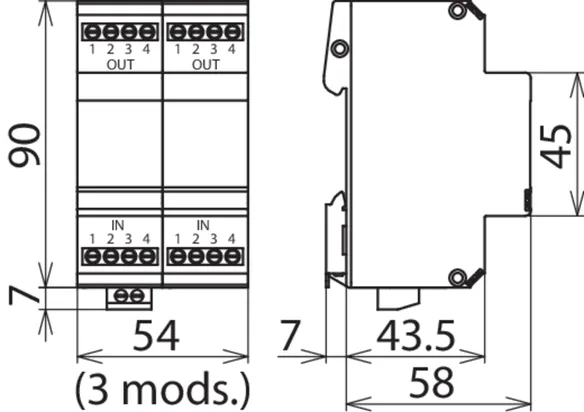

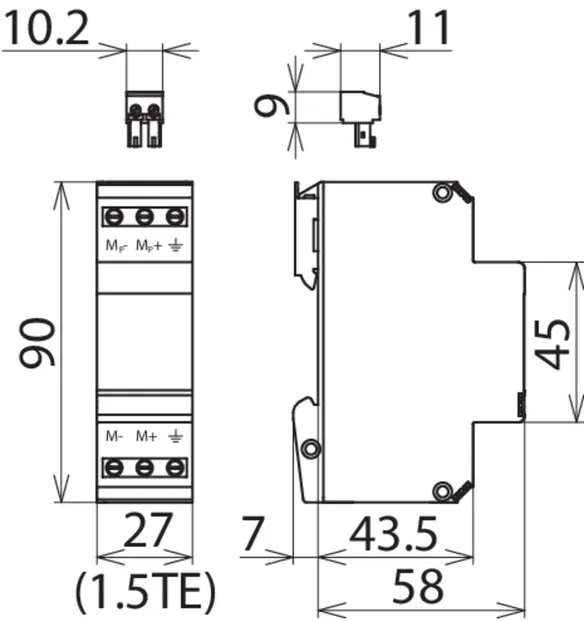

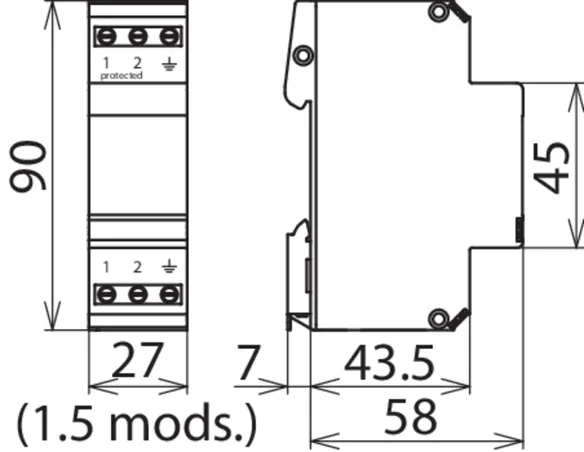

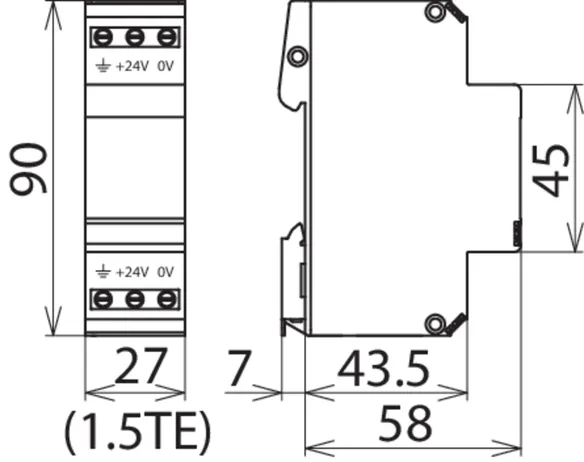

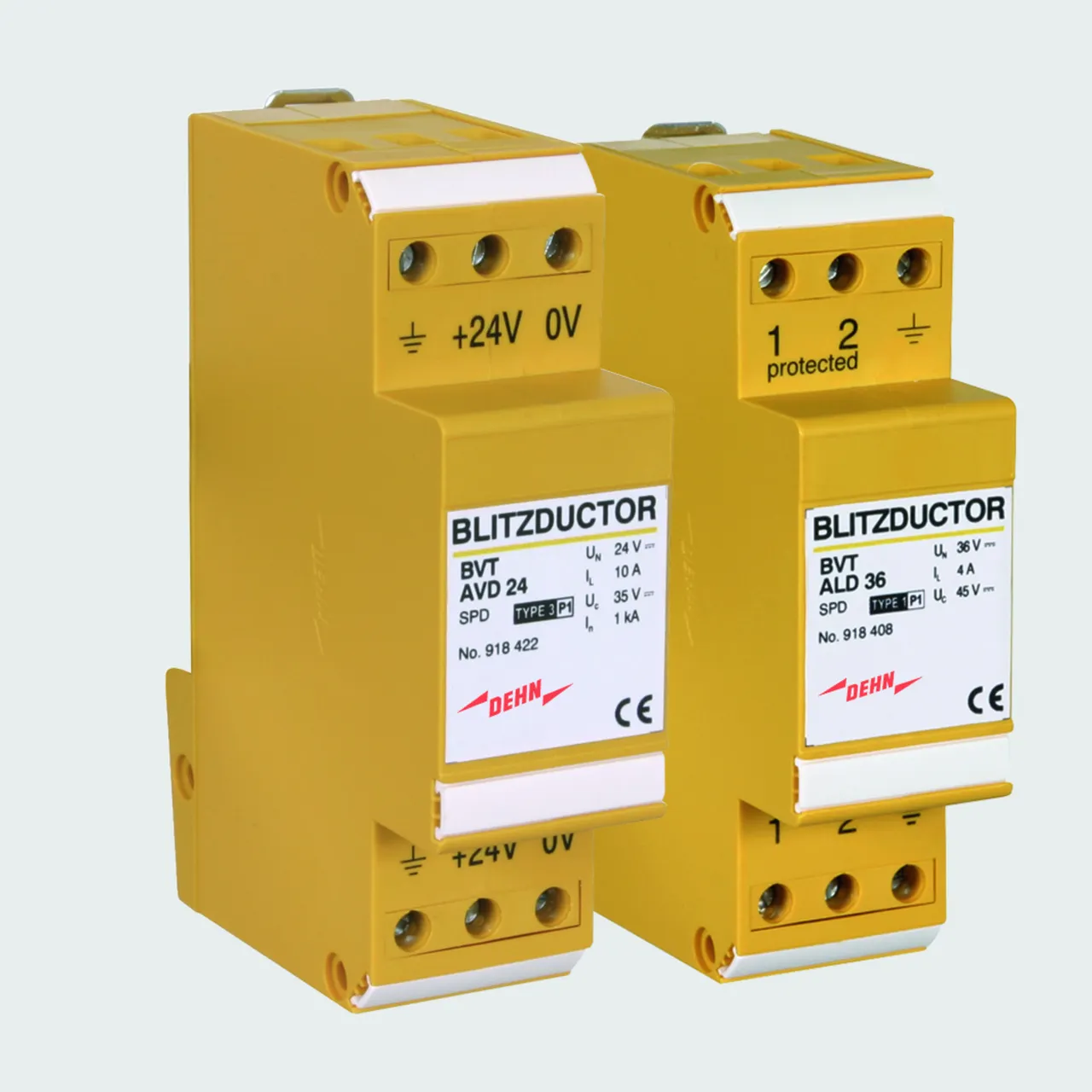

Boîtier BVT avec une largeur de 1,5 modules et bornes à visser :
BVT AVD/ALD : 2 conducteurs protégés pour systèmes d‘alimentation DC

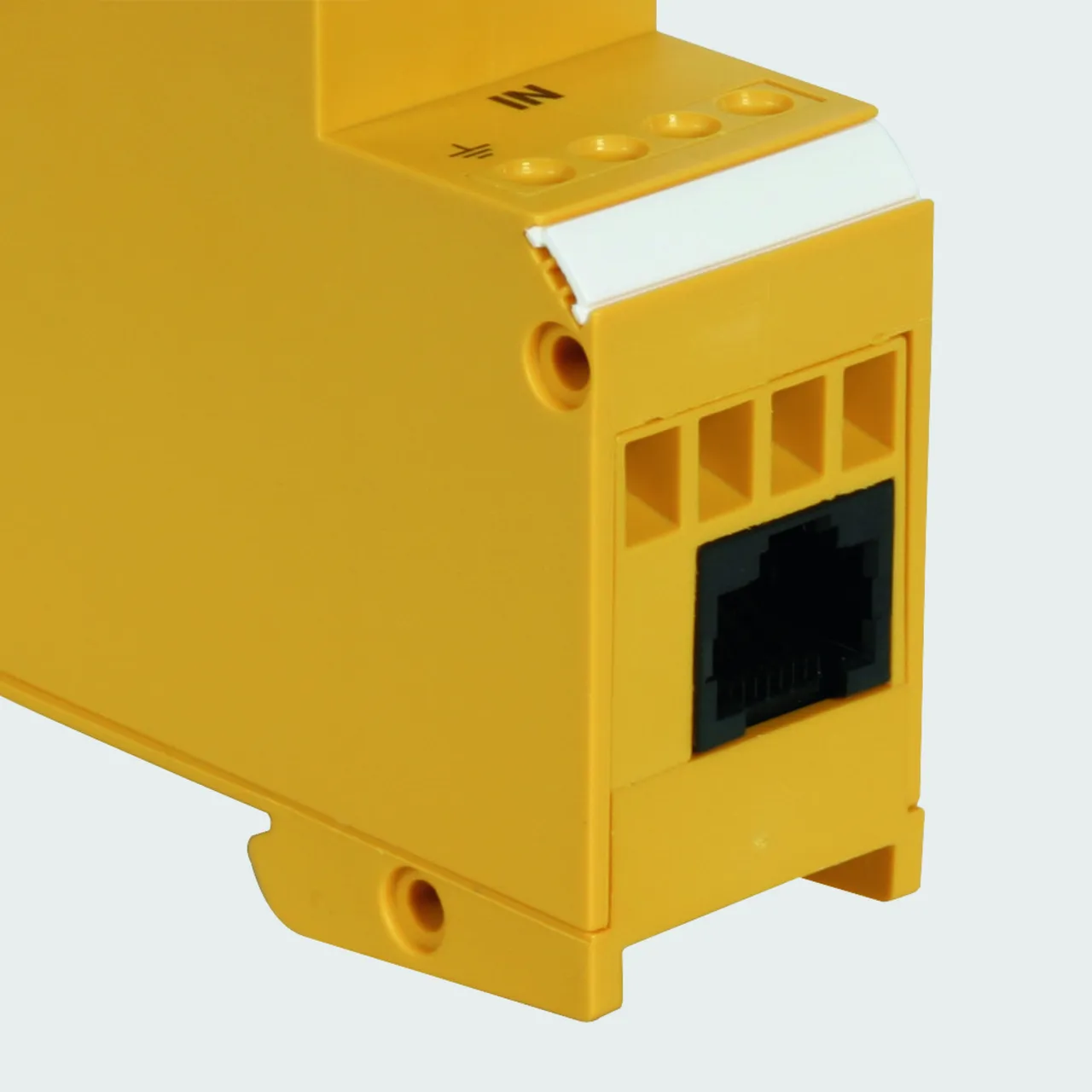

Boîtier BVT avec une largeur de 1,5 modules et une connexion RJ :
BVT TC1 pour la protection des interfaces de télécommunication

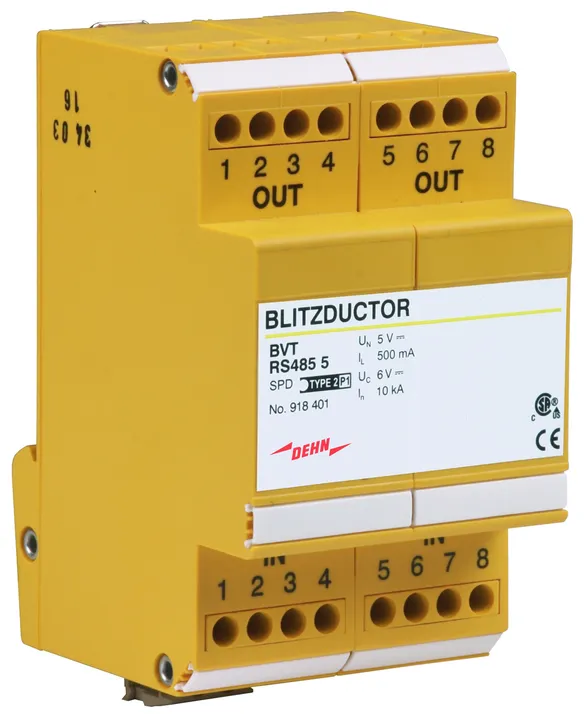

BVT RS485

Parafoudre polyvalent, par exemple pour interfaces symétriques à quatre conducteurs RS485/422 ou pour des capteurs de température. Permet le raccordement direct ou indirect du blindage à la terre et la connexion d'un signal de terre.

1 Produkt

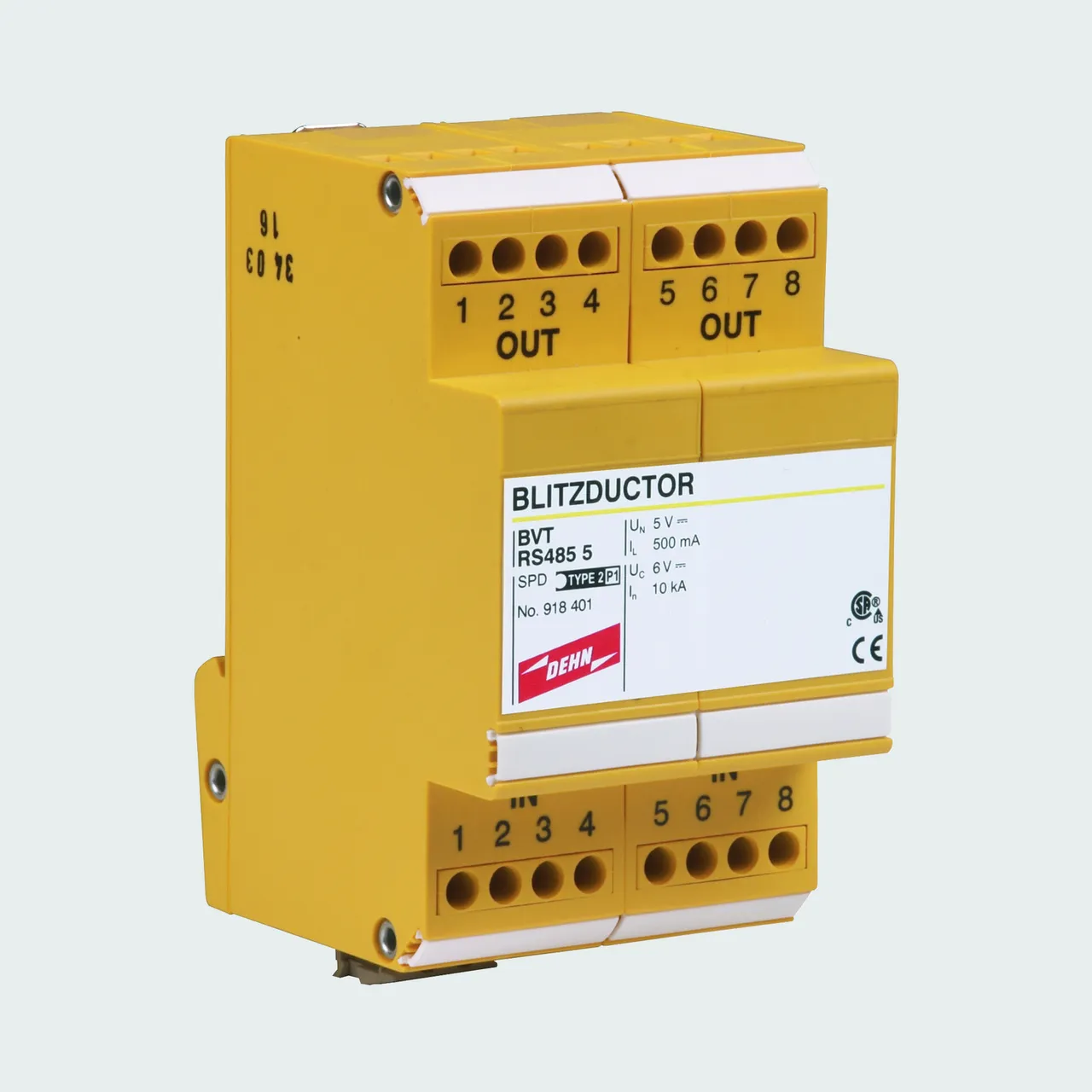

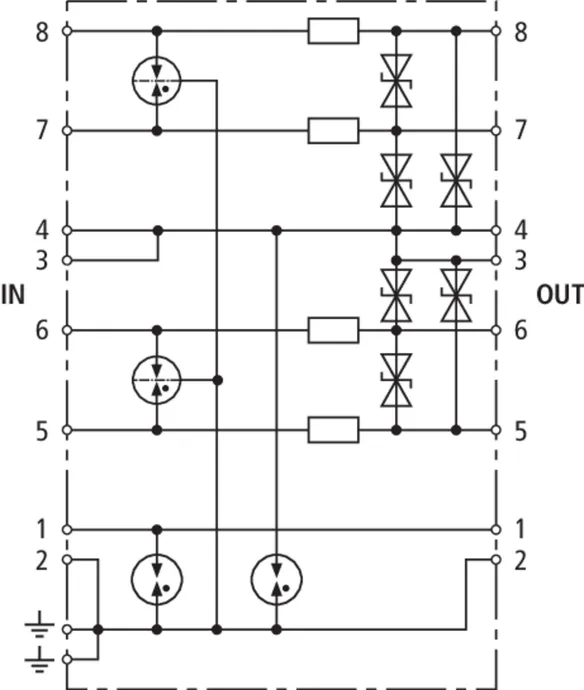

Art.-Nr. 918401 BVT RS485 5

GTIN 4013364074224, Zolltarifnr.: 85363010, Bruttogewicht: 199.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Tension nominale DC: 5 V
Tension d’utilisation permanente max DC: 6 V
Courant nominal: 0,5 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA

produit : DEHN
Type: BVT RS485 5
Référence: 918401
ou équivalent

Zertifikate

Technische Daten

Classe SPD	Q
Tension d’utilisation permanente max DC (U_C )	6 V
Courant nominal (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	0,8 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1,8 ohm
Bande passante cond-cond (f_G )	1,7 MHz
Certifications	CSA

Classe SPD	Q
Tension nominale DC (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6 V
Courant nominal (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	0,8 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 20 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 700 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 8,5 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1,8 ohm
Bande passante cond-cond (f_G )	1,7 MHz
Capacité cond-cond (C)	≤ 5 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	vis/vis
Section de raccordement rigide	0,08-2,5 mm²
Section de raccordement brins souples	0,08-2,5 mm²
Couple de serrage (borne de raccordement)	0,5 Nm
Mise à la terre par	borne à visser
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA

Artikel 918401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

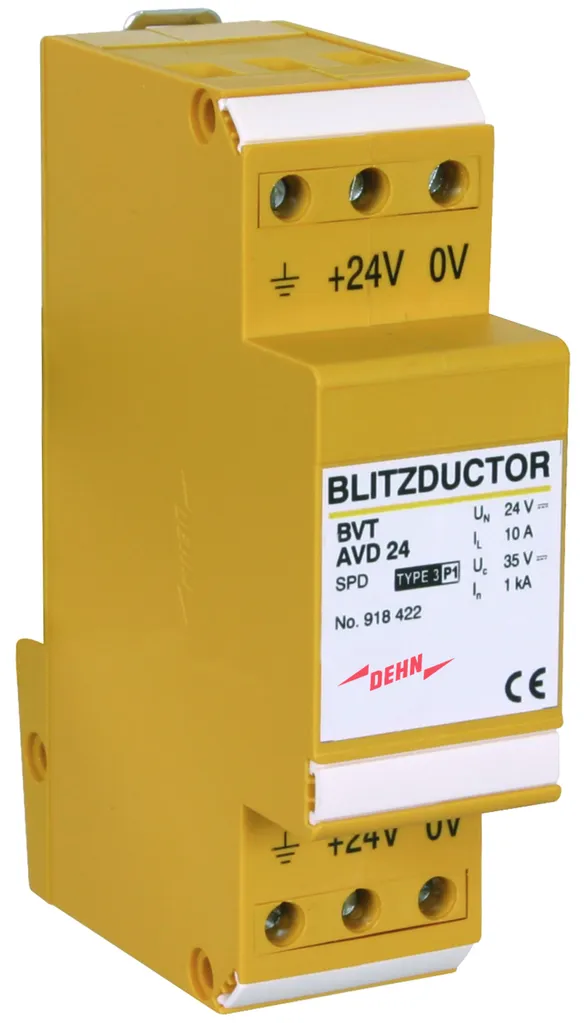

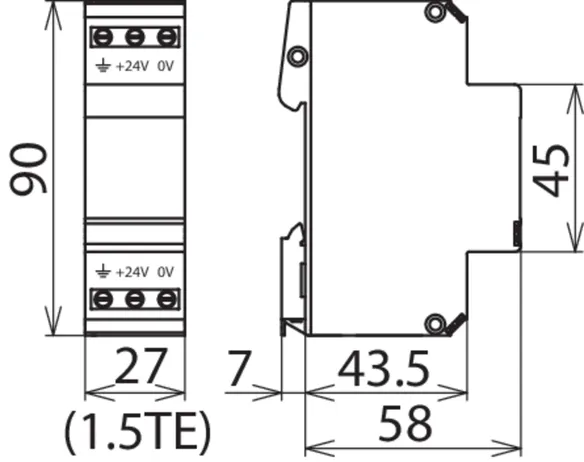

BVT AVD

Parafoudre pour montage sur rail DIN oméga et pour la protection CEM des composants électriques avec alimentation DC, par exemple SIEMENS SPS. De par l'utilisation d'une diode unipolaire, on doit prendre en compte la polarité de la tension de fonctionnement.

1 Produkt

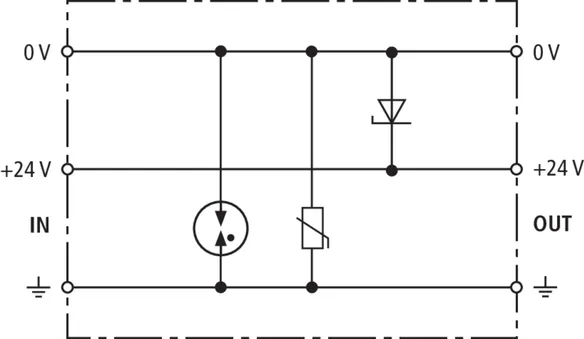

Art.-Nr. 918422 BVT AVD 24

GTIN 4013364149267, Zolltarifnr.: 85363010, Bruttogewicht: 109.10 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Tension nominale DC: 24 V
Tension d’utilisation permanente max DC: 35 V
Courant nominal à 80 °C: 10 A
C2 Courant nominal de décharge (8/20 µs) total: 2 kA

produit : DEHN
Type: BVT AVD 24
Référence: 918422
ou équivalent

Zertifikate

Technische Daten

Classe SPD	W
Tension d’utilisation permanente max DC (U_C )	35 V
Courant nominal à 80 °C (I_L )	10 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	2 kA

Classe SPD	W
Tension nominale DC (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	35 V
Courant nominal à 80 °C (I_L )	10 A
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	2 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 70 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 50 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 450 V
Capacité cond-cond (C)	≤ 7 nF
Capacité cond-terre (C)	≤ 1,5 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	vis/vis
Section de raccordement rigide	0,5-6,0 mm²
Section de raccordement brins souples	0,5-4,0 mm²
Couple de serrage (borne de raccordement)	0,8 Nm
Mise à la terre par	borne à visser
Matériau de l'enveloppe	Thermoplastique, UL 94 V-0
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21

Artikel 918422 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918422 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

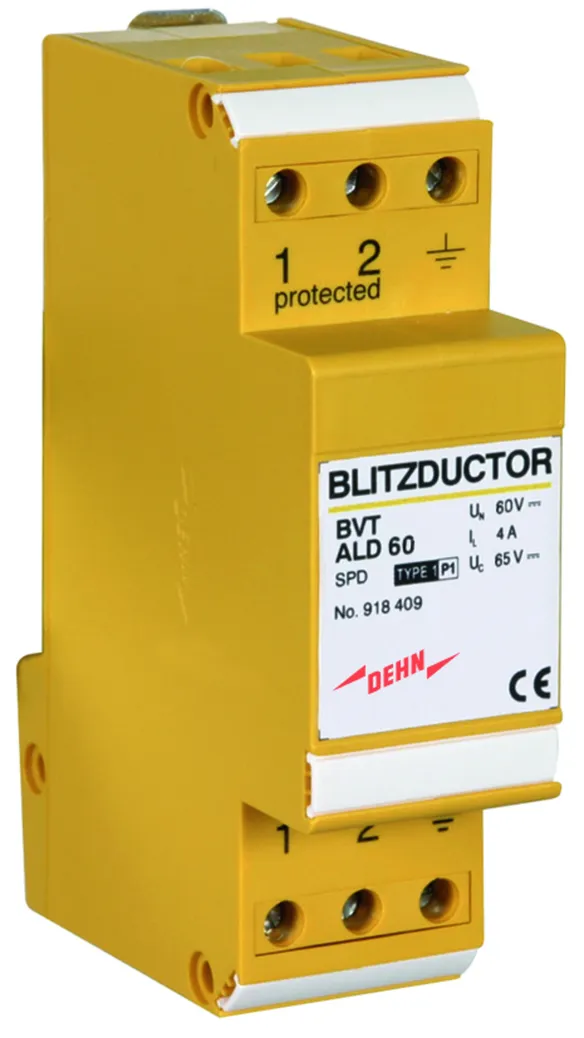

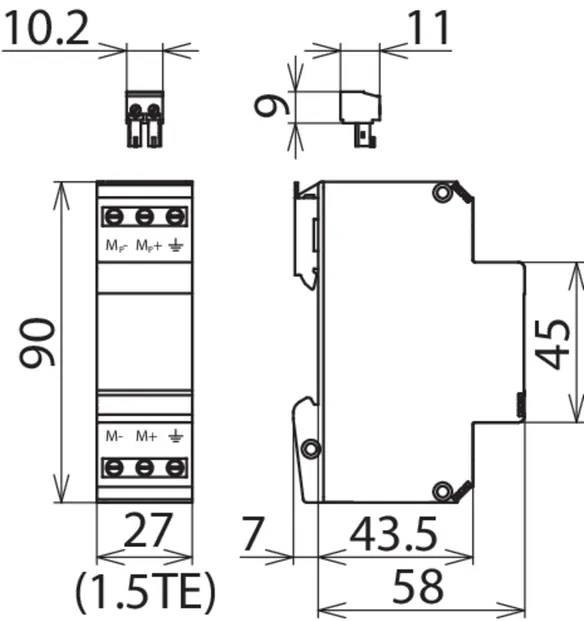

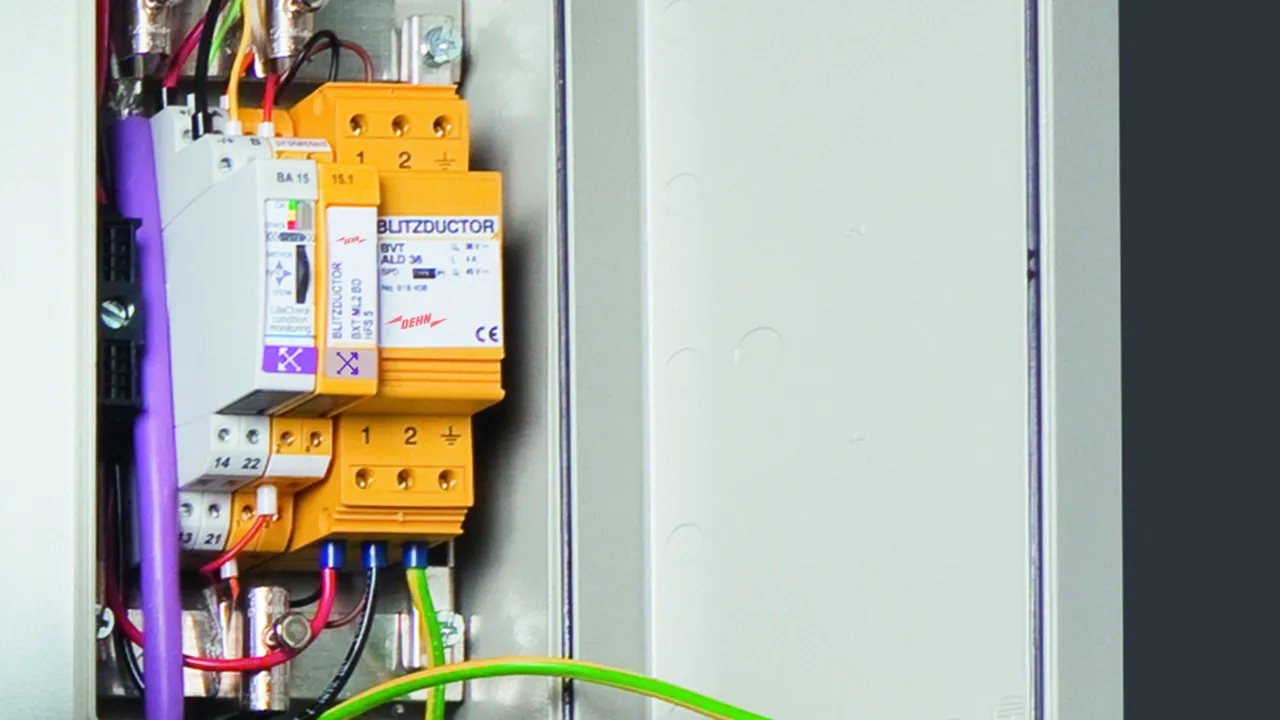

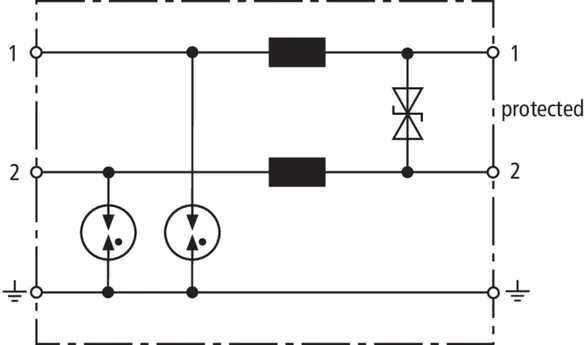

BVT ALD

Parafoudre combiné et énergétiquement coordonné pour la protection d'alimentations DC isolées de la terre pour montage sur rail DIN.

2 Produkte

Art.-Nr. 918408 BVT ALD 36

GTIN 4013364125292, Zolltarifnr.: 85363010, Bruttogewicht: 122.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Tension nominale DC: 36 V
Tension d’utilisation permanente max DC: 45 V
Courant nominal à 80 °C: 4 A
Courant nominal à 45 °C: 7 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: BVT ALD 36
Référence: 918408
ou équivalent

Zertifikate

Technische Daten

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	45 V
Courant nominal à 80 °C (I_L )	4 A
Courant nominal à 45 °C (I_L )	7 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	22 µH
Certifications	UL

Classe SPD	M
Tension nominale DC (U_N )	36 V
Tension d’utilisation permanente max DC (U_C )	45 V
Courant nominal à 80 °C (I_L )	4 A
Courant nominal à 45 °C (I_L )	7 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 80 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1000 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 60 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 650 V
Impédance série par conducteur	22 µH
Capacité cond-cond (C)	≤ 1,5 nF
Capacité cond-terre (C)	≤ 100 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	vis/vis
Section de raccordement rigide	0,5-6,0 mm²
Section de raccordement brins souples	0,5-4,0 mm²
Couple de serrage (borne de raccordement)	0,8 Nm
Mise à la terre par	borne à visser
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL

Artikel 918408 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918408 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 918409 BVT ALD 60

GTIN 4013364146709, Zolltarifnr.: 85363010, Bruttogewicht: 122.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Tension nominale DC: 60 V
Tension d’utilisation permanente max DC: 65 V
Courant nominal à 80 °C: 4 A
Courant nominal à 45 °C: 7 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: BVT ALD 60
Référence: 918409
ou équivalent

Zertifikate

Technische Daten

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	65 V
Courant nominal à 80 °C (I_L )	4 A
Courant nominal à 45 °C (I_L )	7 A
Fusible amont	U_N ≥ 45 V et I_L ≥ 1 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	22 µH
Certifications	UL

Classe SPD	M
Tension nominale DC (U_N )	60 V
Tension d’utilisation permanente max DC (U_C )	65 V
Courant nominal à 80 °C (I_L )	4 A
Courant nominal à 45 °C (I_L )	7 A
Fusible amont	U_N ≥ 45 V et I_L ≥ 1 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 120 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1000 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 90 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 650 V
Impédance série par conducteur	22 µH
Capacité cond-cond (C)	≤ 1,0 nF
Capacité cond-terre (C)	≤ 100 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	vis/vis
Section de raccordement rigide	0,5-6,0 mm²
Section de raccordement brins souples	0,5-4,0 mm²
Couple de serrage (borne de raccordement)	0,8 Nm
Mise à la terre par	borne à visser
Matériau de l'enveloppe	Thermoplastique, UL 94 V-0
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL

Artikel 918409 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918409 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

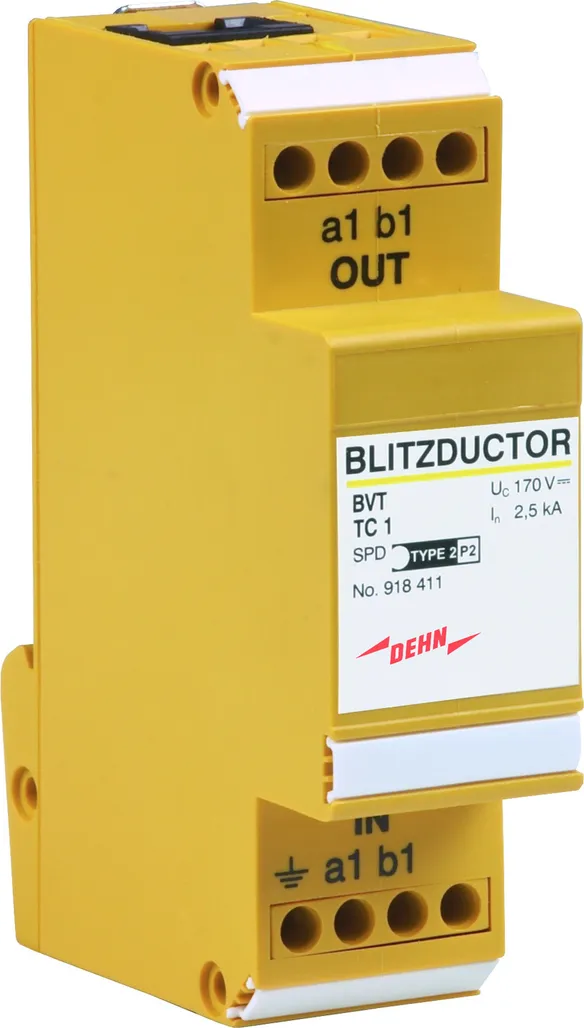

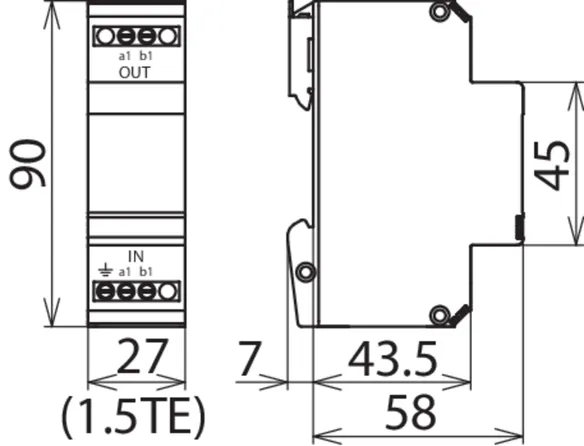

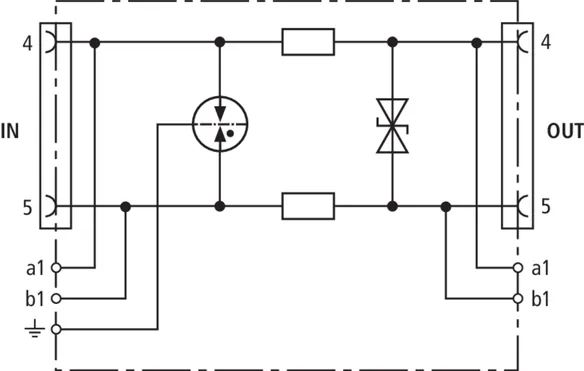

BVT TC

Parafoudre coordonné énergétiquement et sans courant de fuite pour conducteur a/b, RNIS U_k0 ou ADSL avec raccordements RJ45 et raccordements supplémentaires pour bornes à visser.
Le brochage de la prise RJ45 est compatible RJ11/12. Les bornes à visser parallèles sont plus robustes que les prises RJ45 et elles augmentent le courant nominal de décharge à 10 kA.

1 Produkt

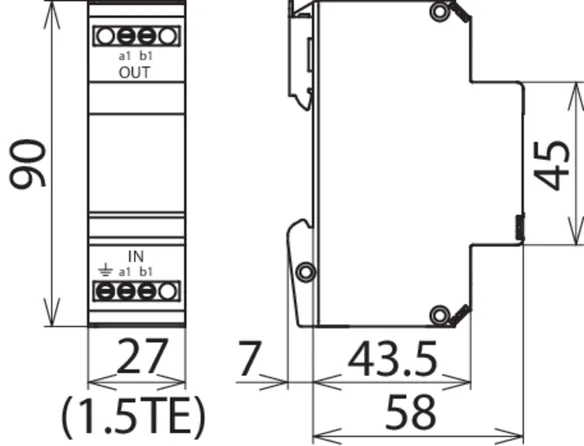

Art.-Nr. 918411 BVT TC 1

GTIN 4013364093133, Zolltarifnr.: 85363010, Bruttogewicht: 110.90 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Tension d’utilisation permanente max DC: 170 V
Courant nominal: 0,2 A
C2 Courant nominal de décharge (8/20 µs) total: 5 kA

produit : DEHN
Type: BVT TC 1
Référence: 918411
ou équivalent

Zertifikate

Technische Daten

Classe SPD	R
Tension d’utilisation permanente max DC (U_C )	170 V
Courant nominal (I_L )	0,2 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	5 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	17 MHz

Classe SPD	R
Tension nominale (U_N )	130 V
Tension d’utilisation permanente max DC (U_C )	170 V
Courant nominal (I_L )	0,2 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 275 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 240 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	17 MHz
Capacité cond-cond (C)	≤ 300 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 10
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	RJ45 ou bornes/RJ45 ou bornes
Affectation	4/5
Section de raccordement rigide	0,08-2,5 mm²
Section de raccordement brins souples	0,08-2,5 mm²
Mise à la terre par	borne à visser
Matériau de l'enveloppe	thermoplastique, UL 94 V-0
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21

Artikel 918411 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918411 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

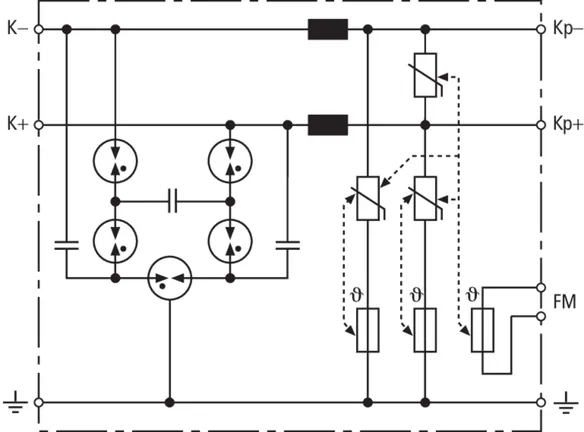

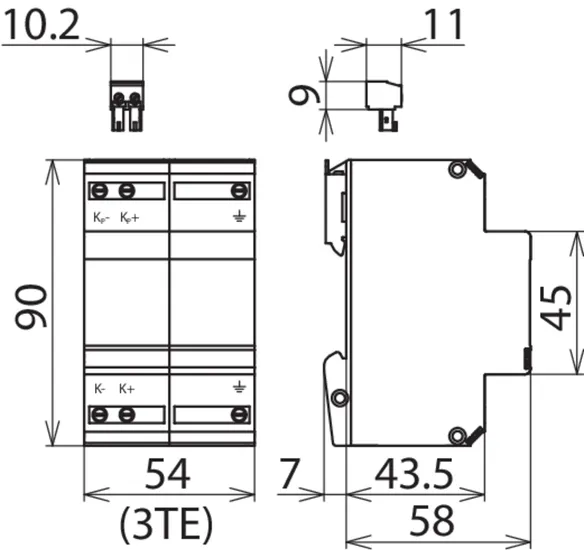

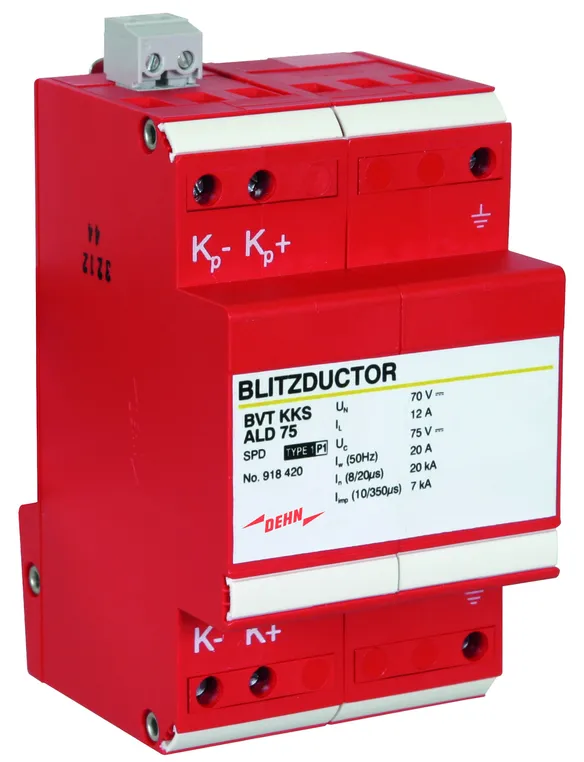

BVT KKS ALD

Parafoudre combiné pour la protection des redresseurs dans les circuit. Contact de télésignalisation pour l'indication d'état du module (surveillance de la température des varistances). Installation dans un boîtier en tôle recommandée. Tension d'amorçage à faible impulsion due au contrôle capacitif.

1 Produkt

Art.-Nr. 918420 BVT KKS ALD 75

GTIN 4013364094895, Zolltarifnr.: 85363010, Bruttogewicht: 229.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 75 V
Courant nominal: 12 A
C2 Courant nominal de décharge (8/20 µs) total: 40 kA

produit : DEHN
Type: BVT KKS ALD 75
Référence: 918420
ou équivalent

Zertifikate

Technische Daten

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal (I_L )	12 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	3,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	7 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	40 kA
Impédance série par conducteur	5 µH
Bande passante cond-cond (f_G )	1 MHz
Contacts de télésignalisation/Type de contact	ouverture

Classe SPD	M
Tension nominale (U_N )	70 V
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal (I_L )	12 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	3,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	7 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	40 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 400 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 400 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 350 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 350 V
Impédance série par conducteur	5 µH
Bande passante cond-cond (f_G )	1 MHz
Capacité cond-cond (C)	≤ 2 nF
Capacité cond-terre (C)	≤ 2 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	vis/vis
Section de raccordement rigide	0,5-6 mm²
Section de raccordement brins souples	0,5-4 mm²
Mise à la terre par	borne à visser
Matériau de l'enveloppe	Thermoplastique, UL 94 V-0
Couleur	rouge
Normes de test	CEI 61643-21/NF EN 61643-21
Contacts de télésignalisation/Type de contact	ouverture
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de commutation AC	250 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²

Artikel 918420 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918420 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BVT KKS APD

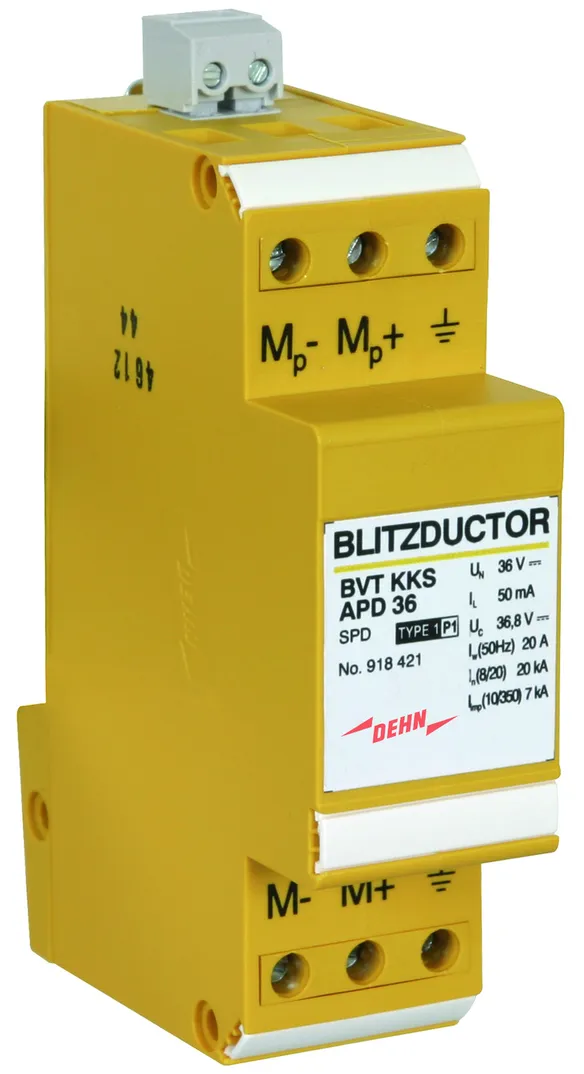

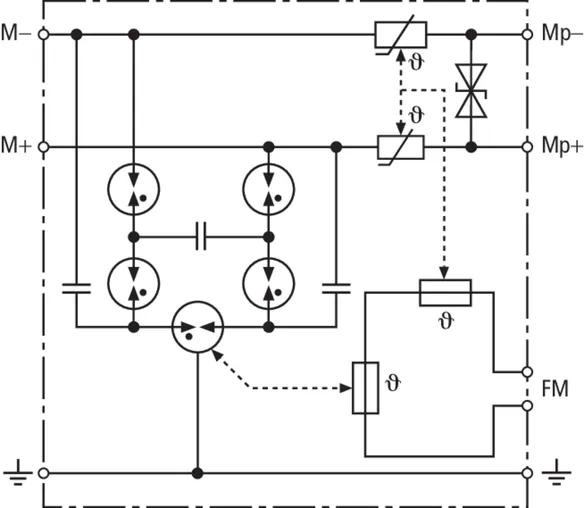

Parafoudre combiné, pour la protection du circuit de mesure de tension. Contact de signalisation à distance.

1 Produkt

Art.-Nr. 918421 BVT KKS APD 36

GTIN 4013364094901, Zolltarifnr.: 85363010, Bruttogewicht: 130.30 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 36,8 V
Courant nominal: 0,05 A
C2 Courant nominal de décharge (8/20 µs) total: 40 kA

produit : DEHN
Type: BVT KKS APD 36
Référence: 918421
ou équivalent

Zertifikate

Technische Daten

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	36,8 V
Courant nominal (I_L )	0,05 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	3,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	7 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	40 kA
Impédance série par conducteur	55 ohm
Contacts de télésignalisation/Type de contact	ouverture

Classe SPD	M
Tension nominale (U_N )	36 V
Tension d’utilisation permanente max DC (U_C )	36,8 V
Courant nominal (I_L )	0,05 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	3,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	7 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	40 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 800 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 48 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	55 ohm
Bande passante cond-cond (f_G )	4 dB avec 1 MHz (100 ohm)
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 10 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	vis/vis
Section de raccordement rigide	0,5-6 mm²
Section de raccordement brins souples	0,5-4 mm²
Mise à la terre par	borne à visser
Matériau de l'enveloppe	Thermoplastique, UL 94 V-0
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Contacts de télésignalisation/Type de contact	ouverture
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de commutation AC	250 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²

Artikel 918421 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918421 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Results for products (0)

Results for content (0)

BLITZDUCTOR VT

Details
