DEHNbloc Maxi 440 / 760

Parafoudre à base d'éclateurs à air
Éclateur à air encapsulé sans soufflage d'arc
Continuité de service accrue des installations grâce à la technologie de limitation du courant de suite « RADAX-Flow »
Directement coordonné avec les parafoudres DEHNguard sans nécessiter de longueur de câble ou d'inductance supplémentaire
Indication optique de fonctionnement/de défaut grâce à un voyant mécanique vert/rouge

Details

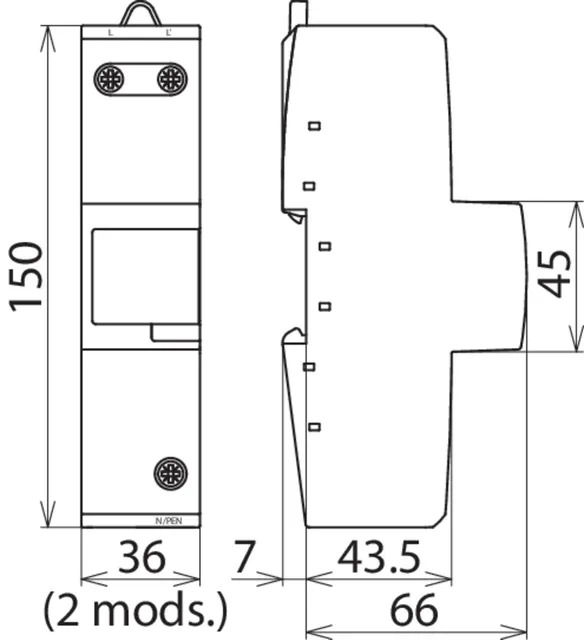

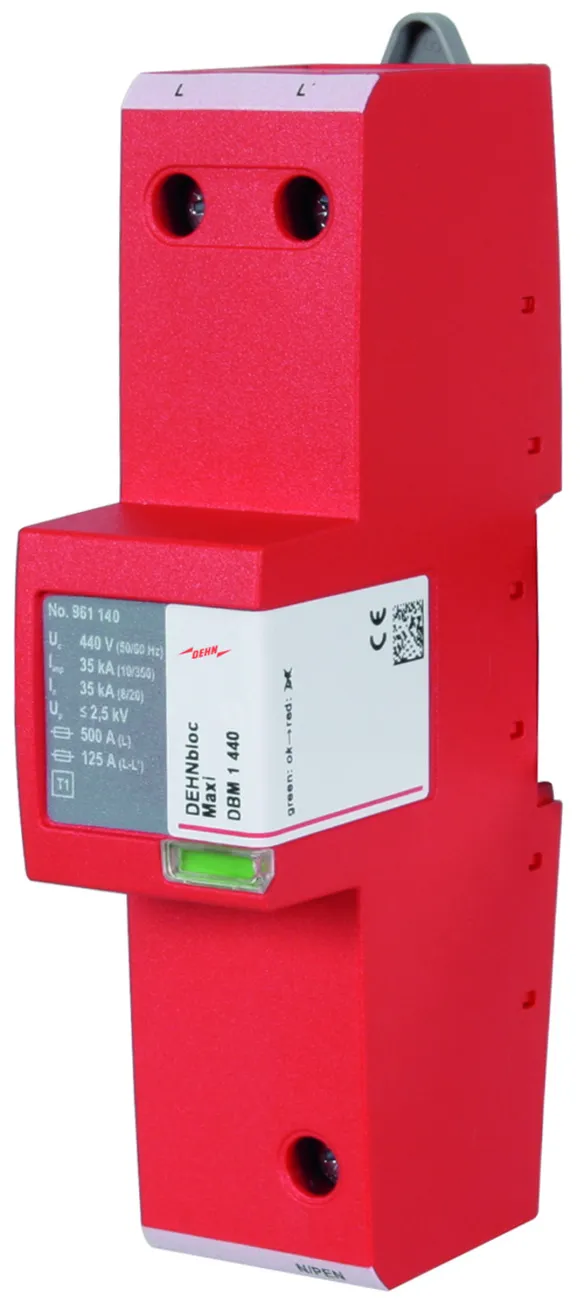

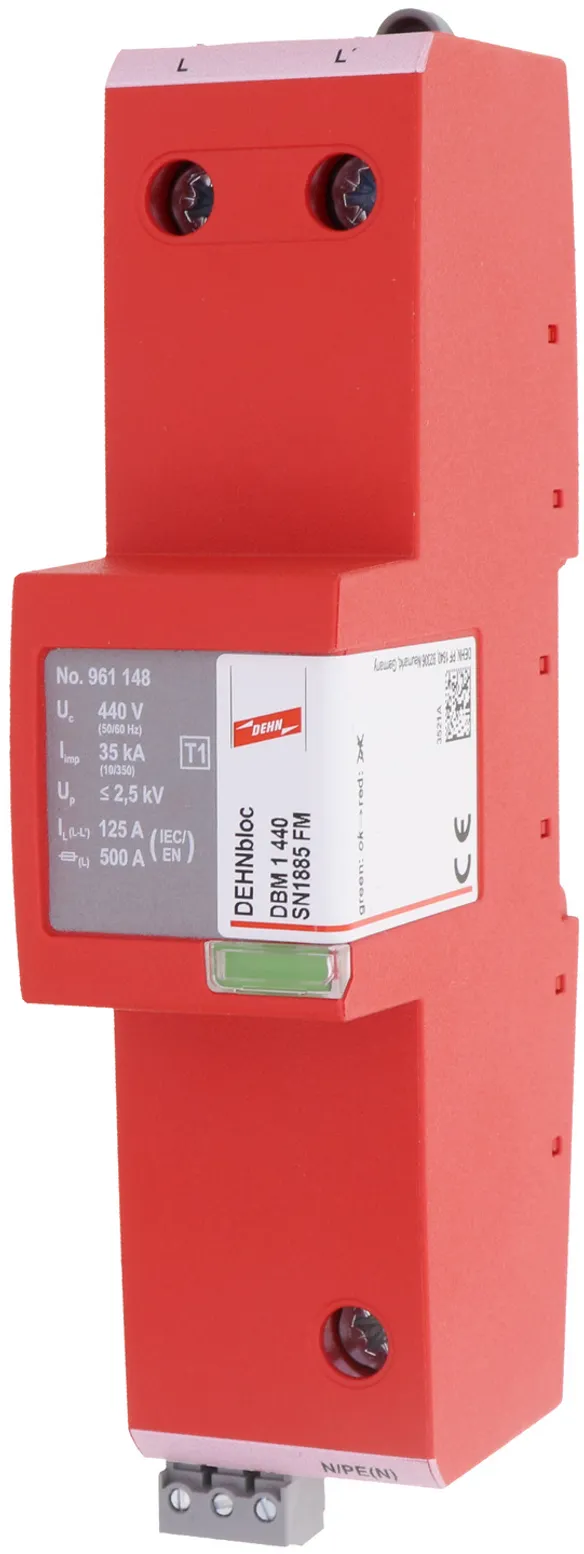

DEHNbloc Maxi 1 440 (FM)

Parafoudre coordonné unipolaire pour les systèmes 400 / 690 V ; type FM avec contact sec de télésignalisation.

2 Produkte

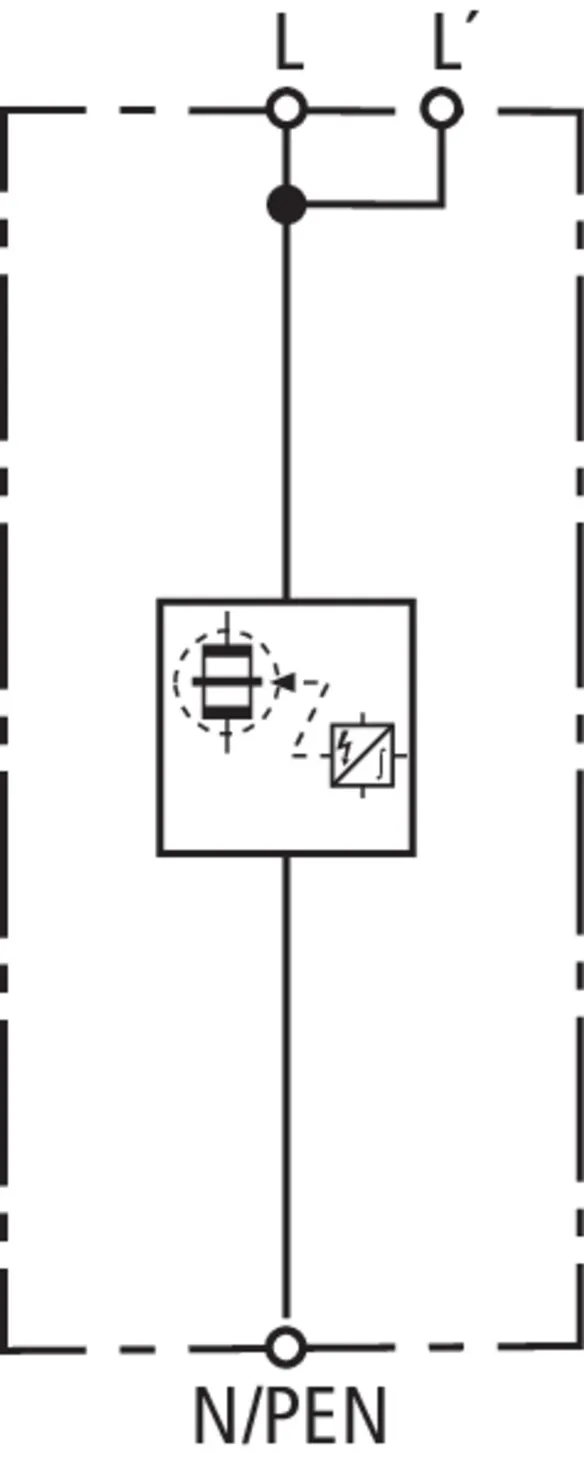

Art.-Nr. 961140 DBM 1 440

GTIN 4013364116269, Zolltarifnr. (EU): 85363090, Bruttogewicht: 592.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DBM 1 440
Référence: 961140
ou équivalent

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	440 V
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,2 s)	500 A gG
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 5 s)	250 A gG
Certifications	UL, CSA

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension nominale AC (U_N )	400 V
Tension max. de régime permanent AC (U_C )	440 V
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Énergie spécifique (W/R)	306,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	35 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,2 s)	500 A gG
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 5 s)	250 A gG
Fusible amont max. (L - L')	125 A gG
Caractéristique de la surtension temporaire (UT)	760 V/120 min. – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', N/PEN) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N/PEN) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

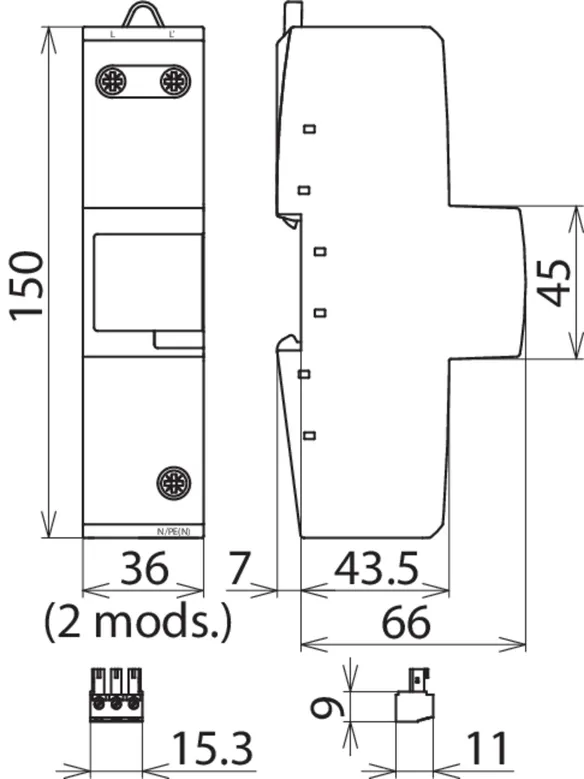

Encombrement	2 modules, DIN 43880
Certifications	UL, CSA
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution présentant des court-circuits présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation / Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff(ta ≤ 0,2 s)	500 A gG
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff (ta ≤ 5 s)	250 A gG

Artikel 961140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

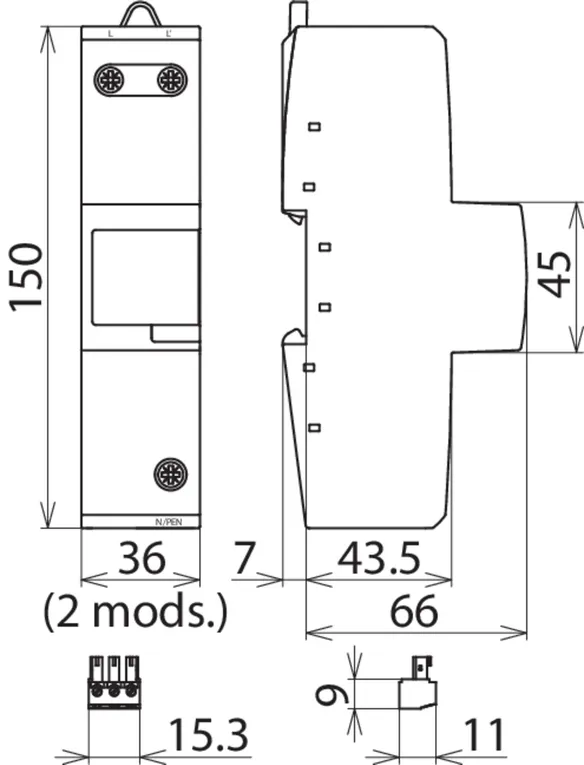

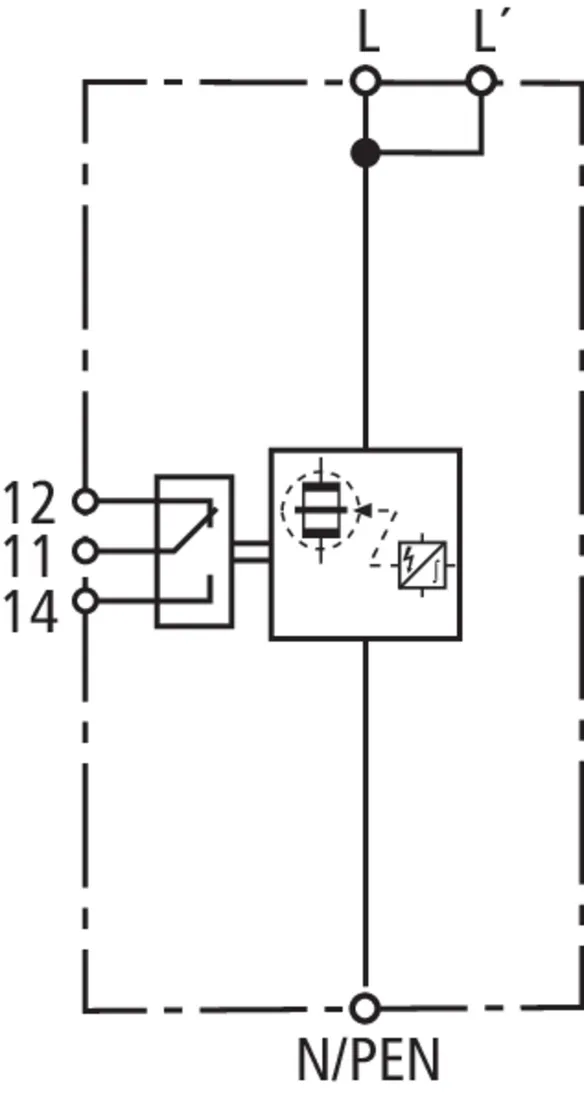

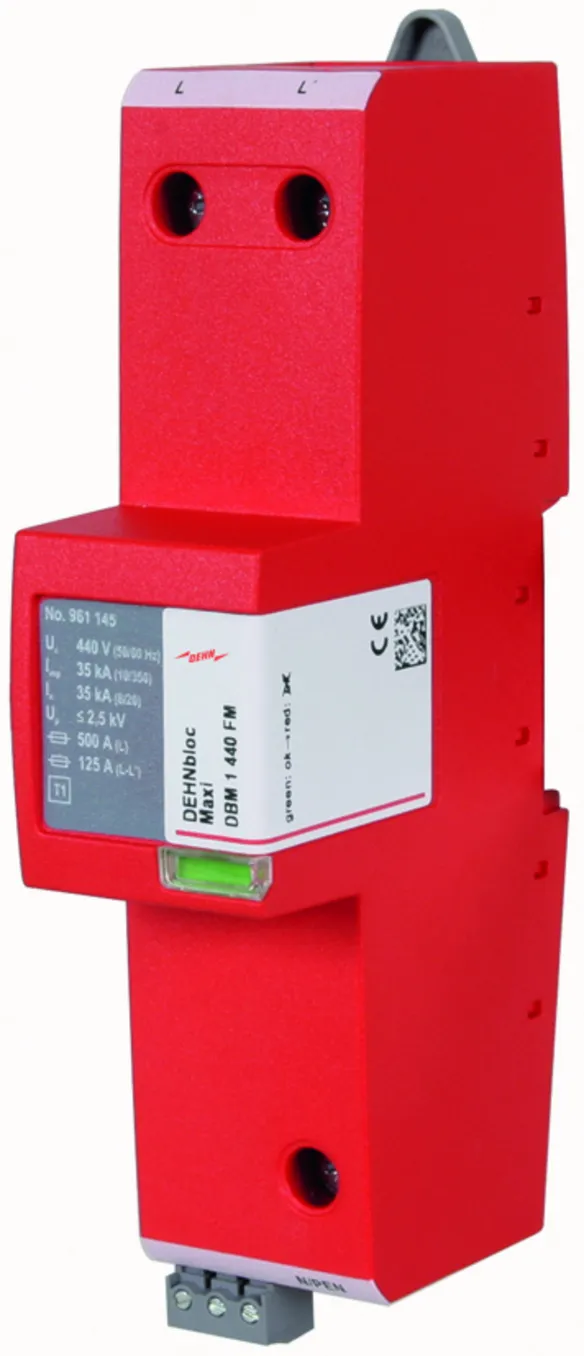

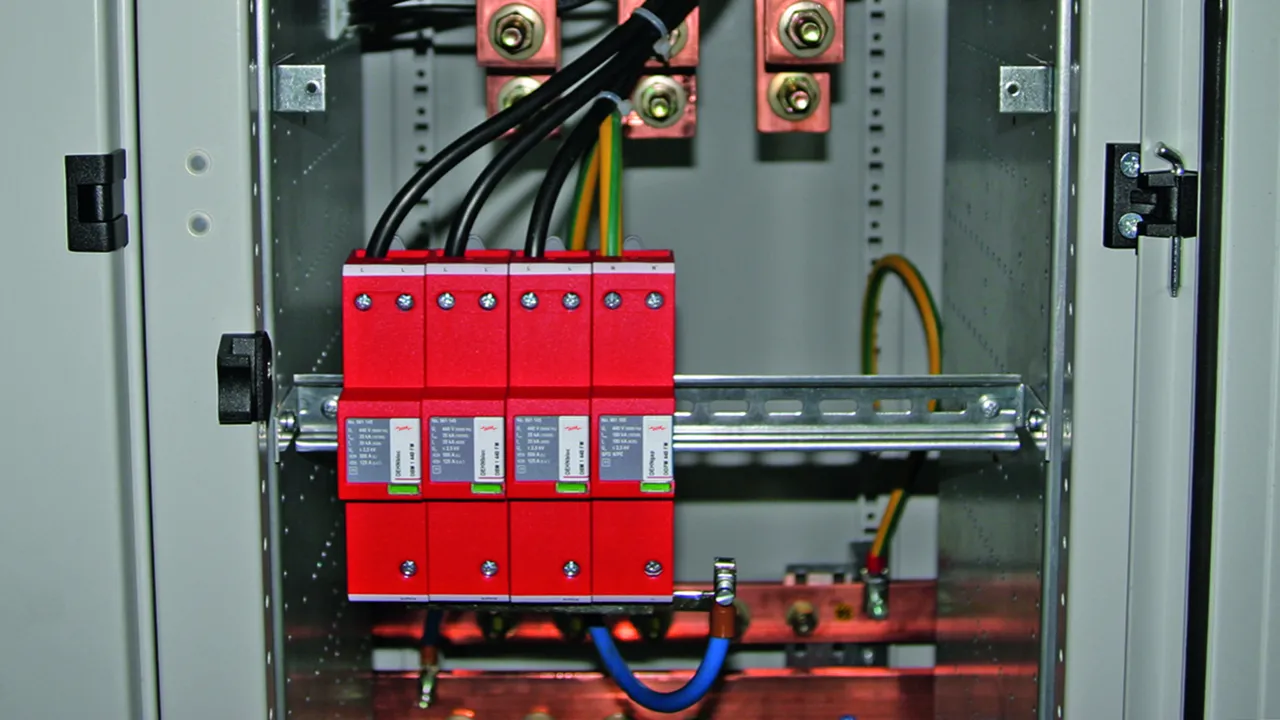

Art.-Nr. 961145 DBM 1 440 FM

GTIN 4013364116276, Zolltarifnr. (EU): 85363090, Bruttogewicht: 601.60 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DBM 1 440 FM
Référence: 961145
ou équivalent

Zertifikate

Wellenbrecher-Funktion

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	440 V
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,2 s)	500 A gG
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 5 s)	250 A gG
Certifications	UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension nominale AC (U_N )	400 V
Tension max. de régime permanent AC (U_C )	440 V
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Énergie spécifique (W/R)	306,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	35 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,2 s)	500 A gG
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 5 s)	250 A gG
Fusible amont max. (L - L')	125 A gG
Caractéristique de la surtension temporaire (UT)	760 V/120 min. – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', N/PEN) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N/PEN) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution présentant des court-circuits présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation / Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff(ta ≤ 0,2 s)	500 A gG
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff (ta ≤ 5 s)	250 A gG

Artikel 961145 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961145 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

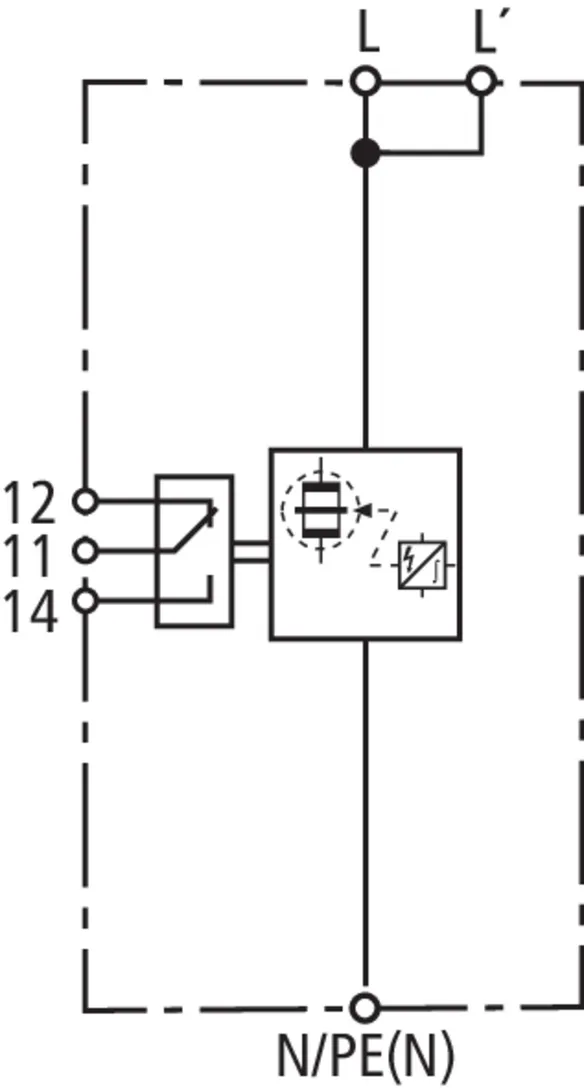

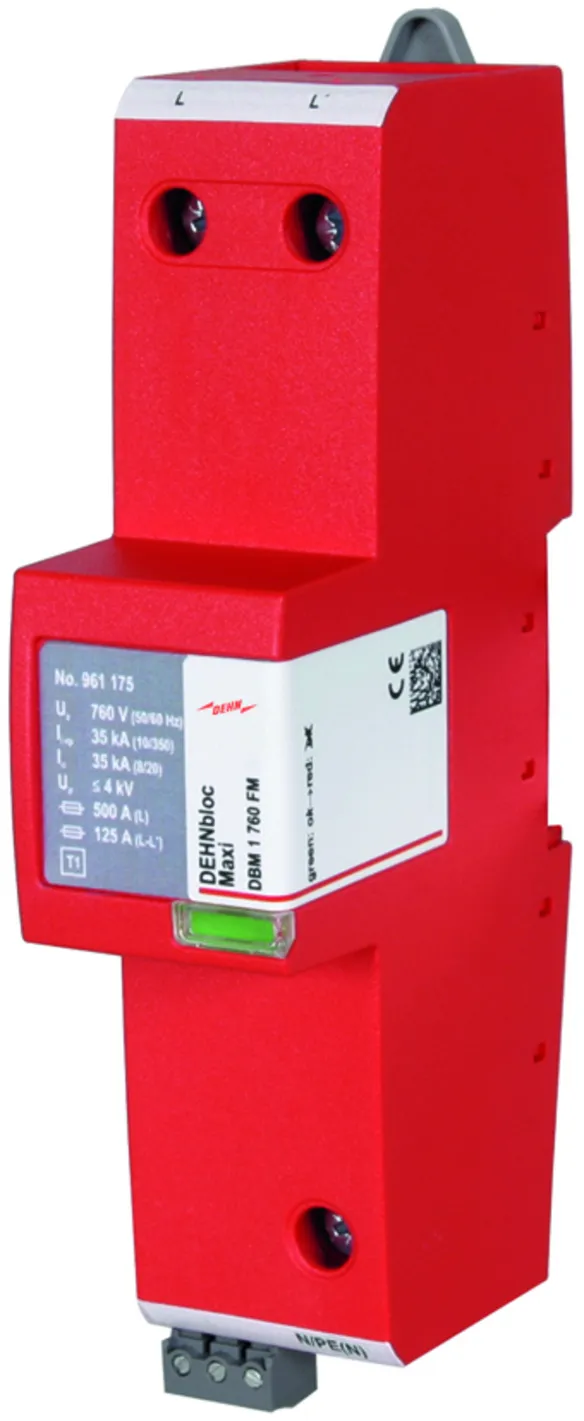

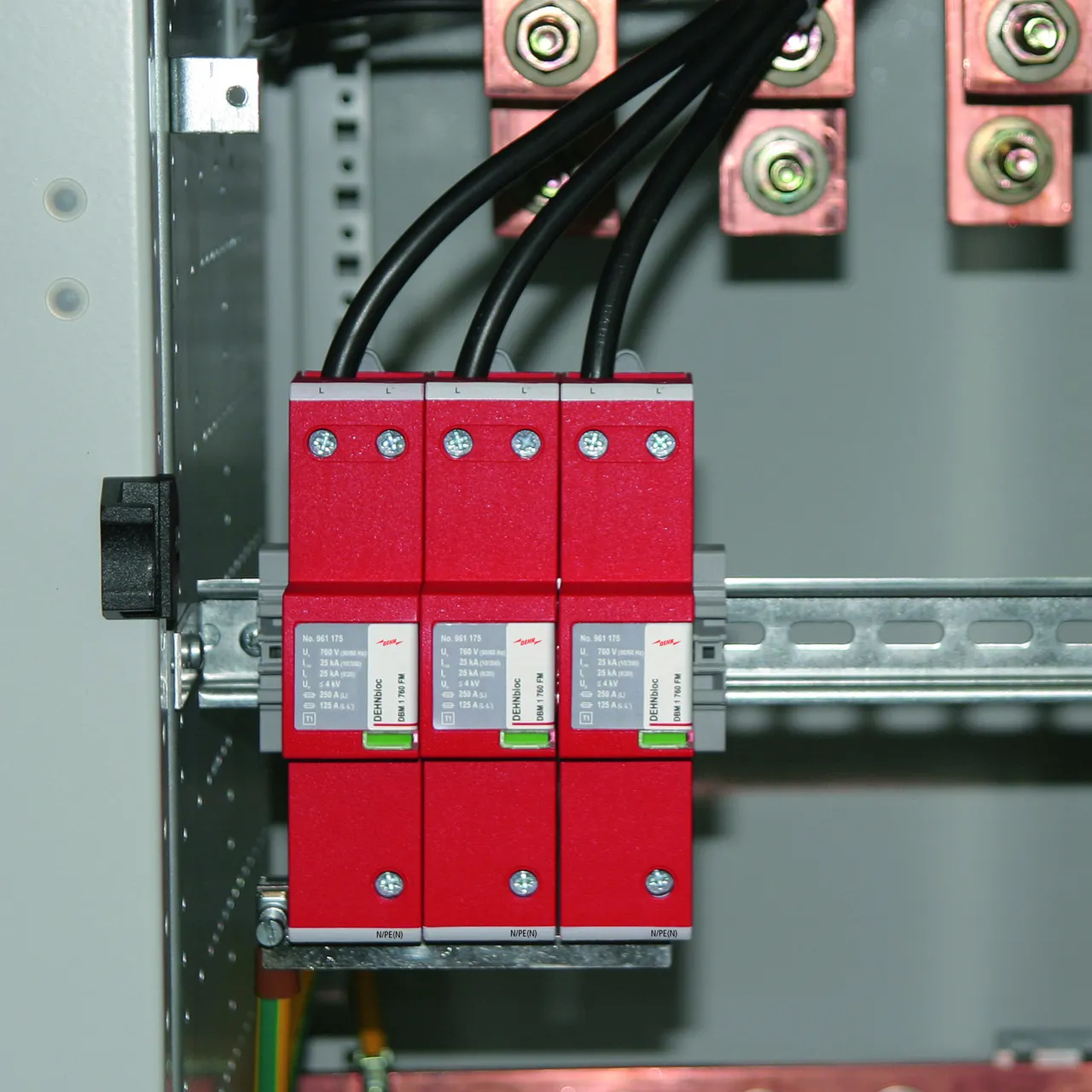

DEHNbloc Maxi 1 760 FM

Parafoudre coordonné unipolaire pour les systèmes 690 V ; type FM avec contact sec de télésignalisation.

1 Produkt

Art.-Nr. 961175 DBM 1 760 FM

GTIN 4013364116283, Zolltarifnr. (EU): 85363090, Bruttogewicht: 589.80 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DBM 1 760 FM
Référence: 961175
ou équivalent

Zertifikate

Wellenbrecher-Funktion

Technische Daten

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	760 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Fusible amont max. (L) jusqu'à I_K = 25 kA_eff(t_a ≤ 5 s)	250 A gG
Certifications	UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension nominale AC (U_N )	690 V
Tension max. de régime permanent AC (U_C )	760 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 25 kA_eff(t_a ≤ 5 s)	250 A gG
Fusible amont max. (L) avec I_K = 25 kA_eff	100 A gG
Fusible amont max. (L - L')	125 A gG
Caractéristique de la surtension temporaire (UT)	1320 V/120 min. – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', 9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, 9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
