DEHNrecord Alert

Module de communication Modbus TCP / RTU
Intégration des SPD Red/Line et Yellow/Line dans un système de surveillance
Surveillance de jusqu'à 4 parafoudres avec contact de signalisation à distance (FM) et jusqu'à 150 parafoudres BLITZDUCTOR XT (RS 485)
Intégration des contacts FM de tous les autres modules de fonction dans la surveillance

Details

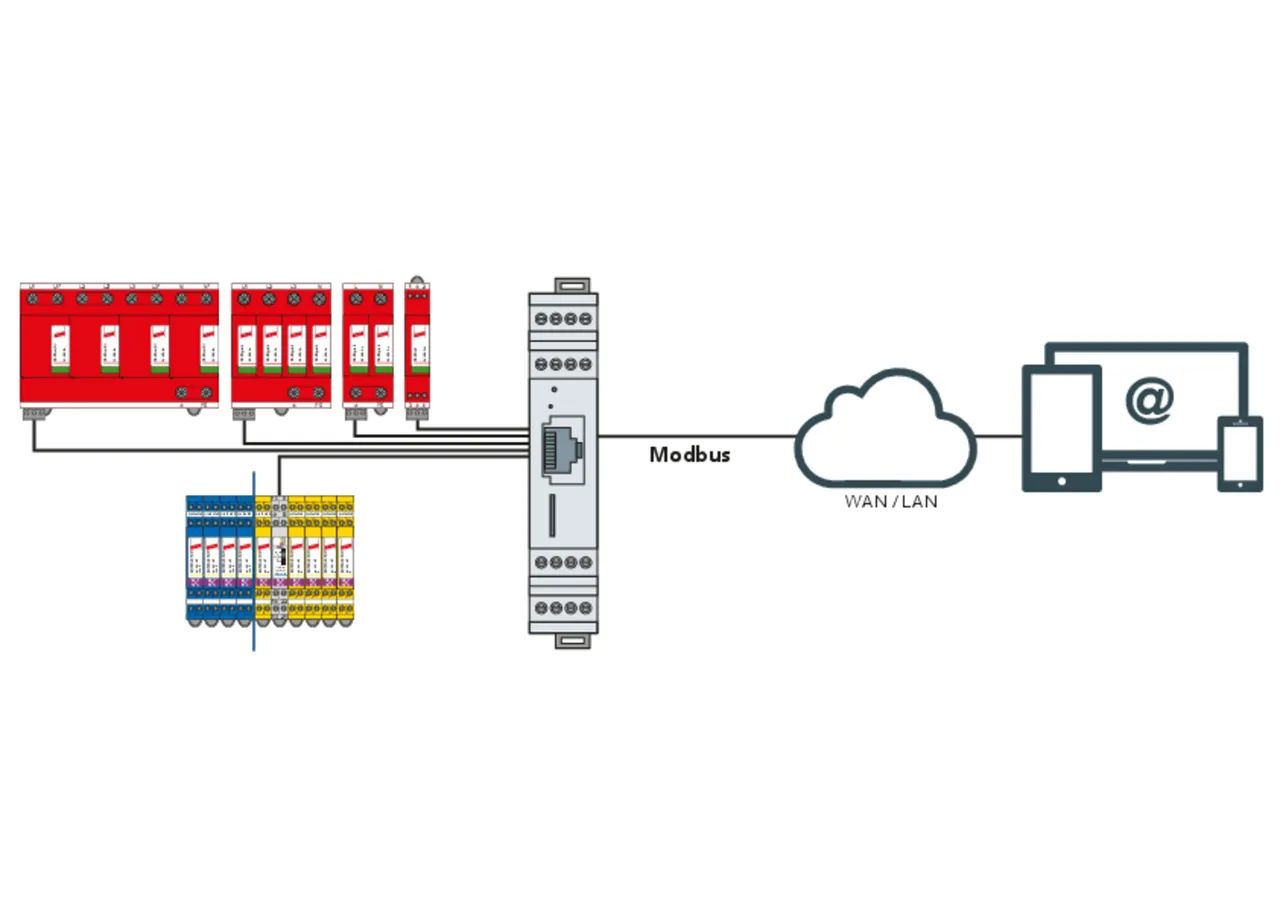

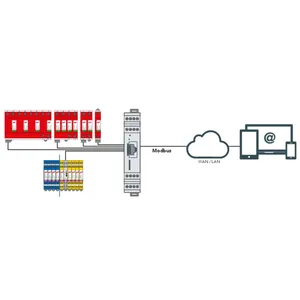

Construction du système global d'alerte DEHNrecord avec des parafoudres Red / Line et Yellow / Line.

lorem ipsum — Construction du système global d'alerte DEHNrecord avec des parafoudres Red / Line et Yellow / Line.

Weiterführende Informationen

Verwandte Themen

DRC AL MODBUS

Dispositif de rail compact pour la transmission des informations d'état SPD telles que l'état de la fonction, le numéro d'article SPD et les numéros d'article des modules de remplacement via Modbus RTU / TCP.

1 Produkt

Art.-Nr. 910694 DRC AL MODBUS

GTIN 4013364350212, Zolltarifnr.: 90308900, Bruttogewicht: 123.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Module de communication Modbus DRC AL MODBUS
pour parafoudres
Unité de rail DIN pour l'intégration de parafoudres
dans un système de communication basé sur Modbus.
Transmission du statut et des données d'article de
max. 150 BXT avec LifeCheck et max. 4 contacts de télécommunication
via Modbus RTU et Modbus TCP vers un système de niveau supérieur.
Dans le système, le BXT doit être contrôlé par DRC MCM AL XT
surveillé.

produit : DEHN
Type: DRC AL MODBUS
Référence: 910694
ou équivalent

Zertifikate

Technische Daten

Plage de la tension d'entrée DC (U_IN )	11-28 V
Puissance max.	600 mW
Entrée binaire	4 contacts FM universels et jusqu'à 150 BLITZDUCTOR XT via DRC MCM AL XT (910 698)
Communication	dans les environnements Modbus RTU / TCP

Intégration de	Jusqu'à 15 modules DRC MCM AL XT (maximum 150 Blitzductor XT / XTU), jusqu'à 4 contacts de télécommunication
opération	via App
Intégration	dans les environnements Modbus RTU / TCP
Plage de la tension d'entrée DC (U_IN )	11-28 V
Puissance max.	600 mW
Terminal	120 Ω
Connexion Modbus RTU	RS485
Connexion Modbus TCP	RJ45
modèle de communication	Master-Slave
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 10
Encombrement	1 TE, DIN 43880
Montage sur	Rail DIN 35 mm selon EN 60715
Alimentation / Entrées numériques / RS 485	vis 2,5 mm²
Connexion Ethernet	RJ45
Section de raccordement rigide/brins souples	0,14-1,5 mm²
Matériau de l'enveloppe	Ultramid B3UGM210
Couleur	grau
Normes de test	CE
Entrée binaire	4 contacts FM universels et jusqu'à 150 BLITZDUCTOR XT via DRC MCM AL XT (910 698)
Communication	dans les environnements Modbus RTU / TCP
Connexion des contacts de télécommunication	4 entrées numériques (CEI 61131-2)
contribution	ouvert = 0; 12 V / 24 V = 1
Tension d'entrée	0-28 V
Courant d'entrée	< 6 mA
Connexion DRC MCM AL XT	RS485
Dimensions	18 x 90 x 61 mm

Artikel 910694 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 910694 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRC MCM AL XT

Dispositif sur rail DIN avec capteur LifeCheck intégré pour une surveillance de l'état de max. 10 BLITZDUCTOR XT / XTU avec LifeCheck. Transmission de l'état, de l'adresse de bus et des numéros d'article du BXT à l'unité de communication DEHNrecord Alert

1 Produkt

Art.-Nr. 910698 DRC MCM AL XT

GTIN 4013364337053, Zolltarifnr.: 90308900, Bruttogewicht: 67.05 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

produit : DEHN
Type: DRC MCM AL XT
Référence: 910698
ou équivalent

Zertifikate

Technische Daten

Plage de la tension d'entrée DC (U_IN )	18-48 V
Consommation max. de courant nominal (I_IN )	100 mA
Fréquence de transmission RFID	125 kHz
Interface physique	RS485
Accessoires compris dans la livraison	Embase, module de surveillance, manuel et système d'identification

Test de	jusqu'à 10 BLITZDUCTOR XT/XTU ML
Test de	jusqu'à 10 BLITZDUCTOR XT ML EX seulement dans une atmosphère non explosive ! Respectez les mesures de sécurité !
Eléments de commande	Bouton-poussoir multivoies, commutateur DIP
Elément d'affichage	LED tricolore (vert, orange, rouge)
Plage de la tension d'entrée DC (U_IN )	18-48 V
Consommation max. de courant nominal (I_IN )	100 mA
Fréquence de transmission RFID	125 kHz
Interface physique	RS485
Message de remplacement de protection recommandé	LED, contact de télésignalisation (signal d’ouverture et de fermeture)
Cycle de test	sans fin
Température d'utilisation pour la surveillance de 10 BXT/BXTU	-20 °C ... +60 °C
Température d'utilisation pour la surveillance de 8 BXT/BXTU	-40 °C ... +80 °C
Plage de température de fonctionnement pour adresser le BXT de 10 BXT / BXTU	0 °C ... +60 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement	Vis
Section de raccordement rigide/brins souples	0,08-2,5 mm²
Couple de serrage (borne de raccordement)	0,4 Nm
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	gris
Normes de test	EN 61010-1, 61000-6-2/4, ETSI EN 300 330-1 V1.7.1
Contacts de télésignalisation/Type de contact	Contact d'ouverture (no) et de fermeture (nc)
Contacts de télésignalisation/Données de contact	Résistance de contact < 25 ohm ; courant de fuite < 1 µA
Capacité de commutation DC	350 V/0,12 A
Capacité de commutation AC	250 V/0,07 A
Accessoires compris dans la livraison	Embase, module de surveillance, manuel et système d'identification
