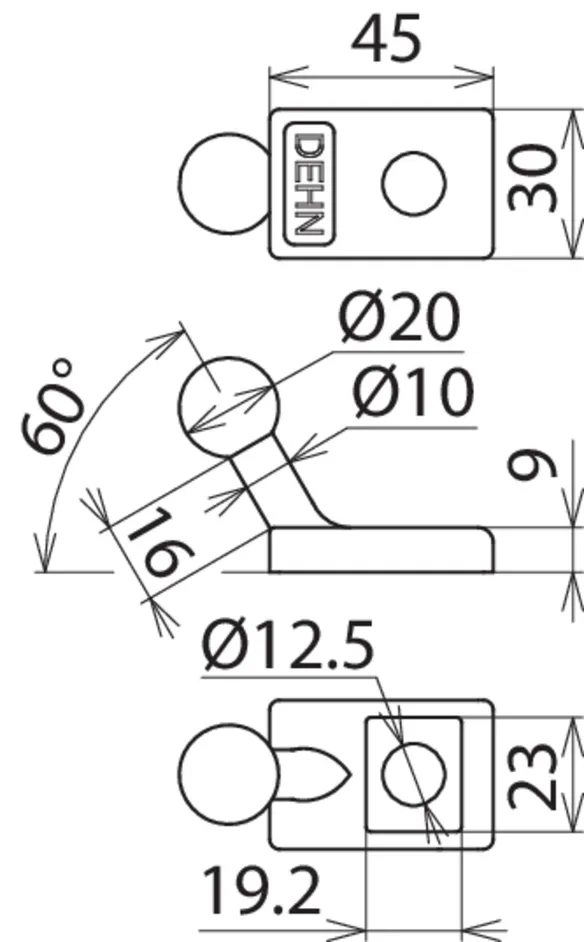

Penché, avec languette de raccordement
Réf. 706300
KFP 20 S AL 12
| Pour point fixe à tête sphérique Ø | 20 mm |
| Ø Perçage | 12,5 mm |
| Dimensions | 45 x 30 x 9 mm |
| Section max. du câble Cu | 50 mm² |
| Courant de court-circuit max. Ik 0,5 s | 14,0 kA |
| Courant de court-circuit max. Ik 1 s | 9,9 kA |

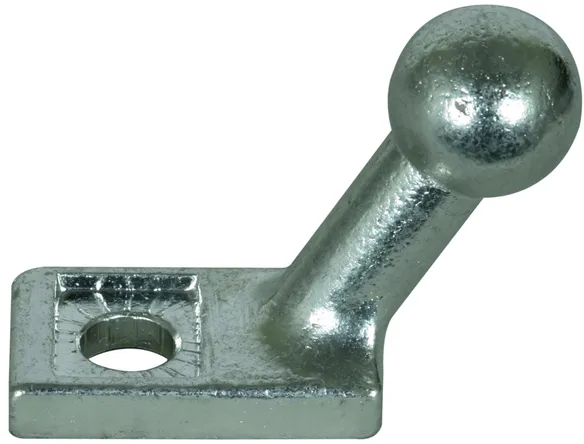

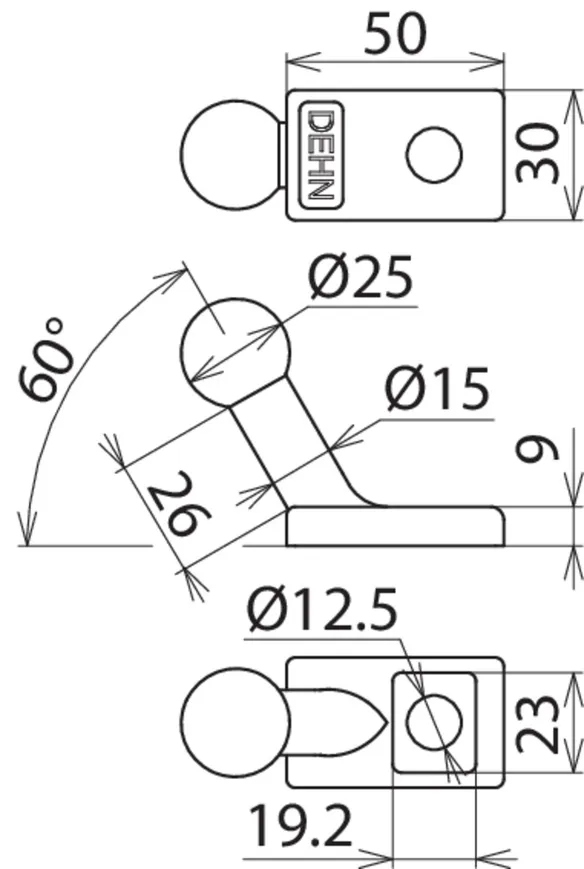

Penché, avec languette de raccordement
Réf. 756300
KFP 25 S AL 12
| Pour point fixe à tête sphérique Ø | 25 mm |
| Ø Perçage | 12,5 mm |
| Dimensions | 50 x 30 x 9 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |

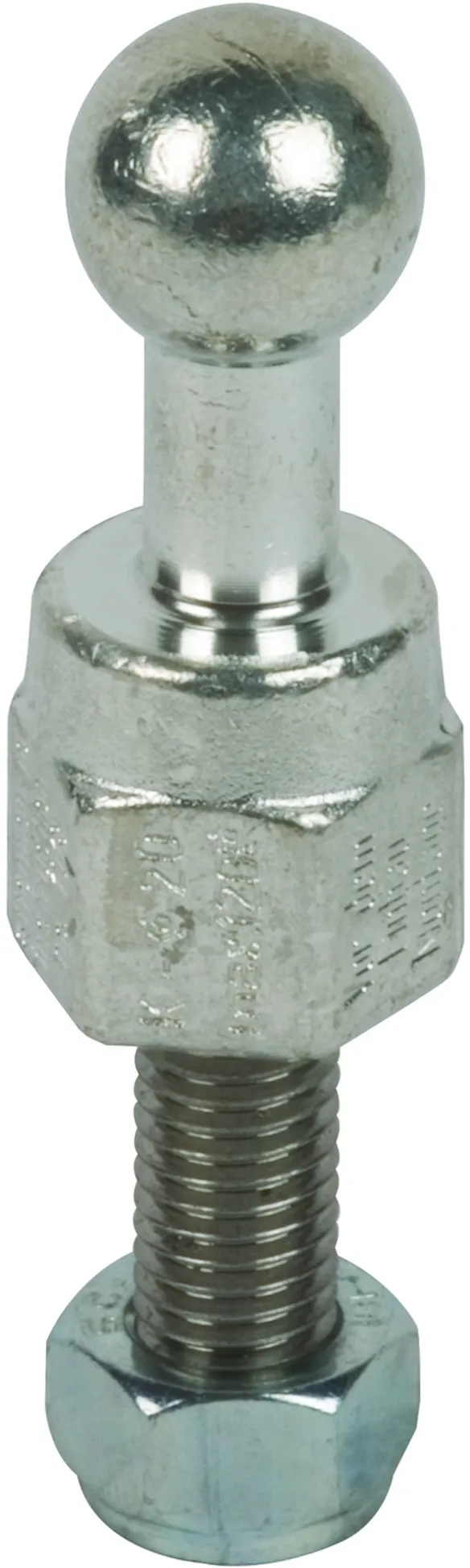

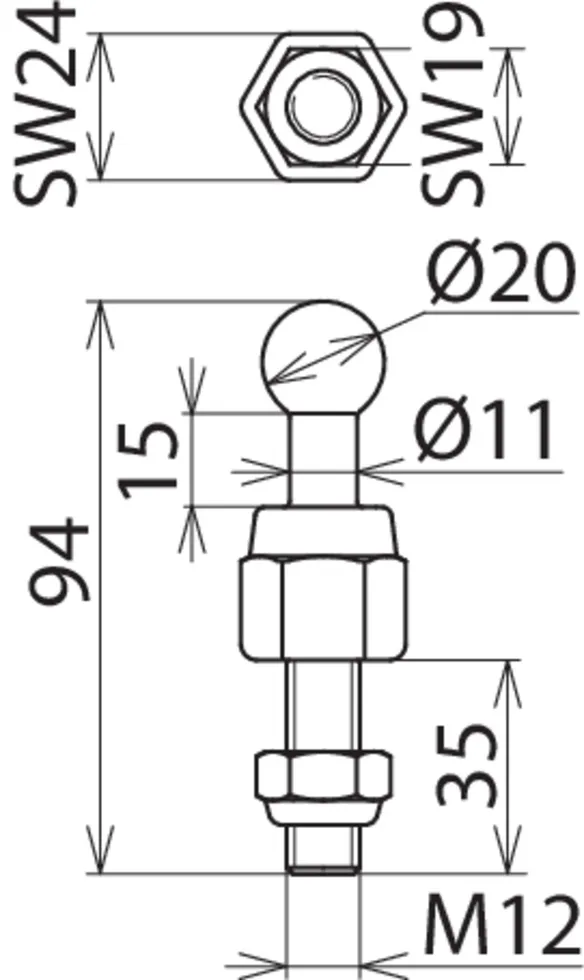

Droit, avec boulon fileté et écrou autobloquant
Réf. 754235
KFP 20 M12 35 SSM
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M12 x 35 mm |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 120 mm² |
| Courant de court-circuit max. Ik 0,5 s | 33,5 kA |
| Courant de court-circuit max. Ik 1 s | 23,7 kA |

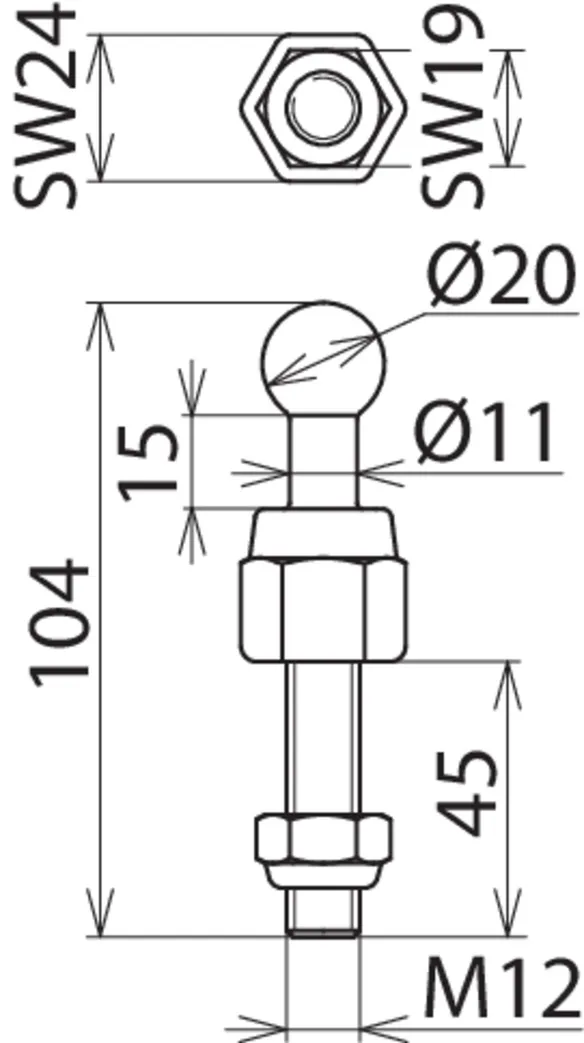

Droit, avec boulon fileté et écrou autobloquant
Réf. 754238
KFP 20 M12 45 SN7078
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M12 x 45 mm |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 120 mm² |
| Courant de court-circuit max. Ik 0,5 s | 33,5 kA |
| Courant de court-circuit max. Ik 1 s | 23,7 kA |

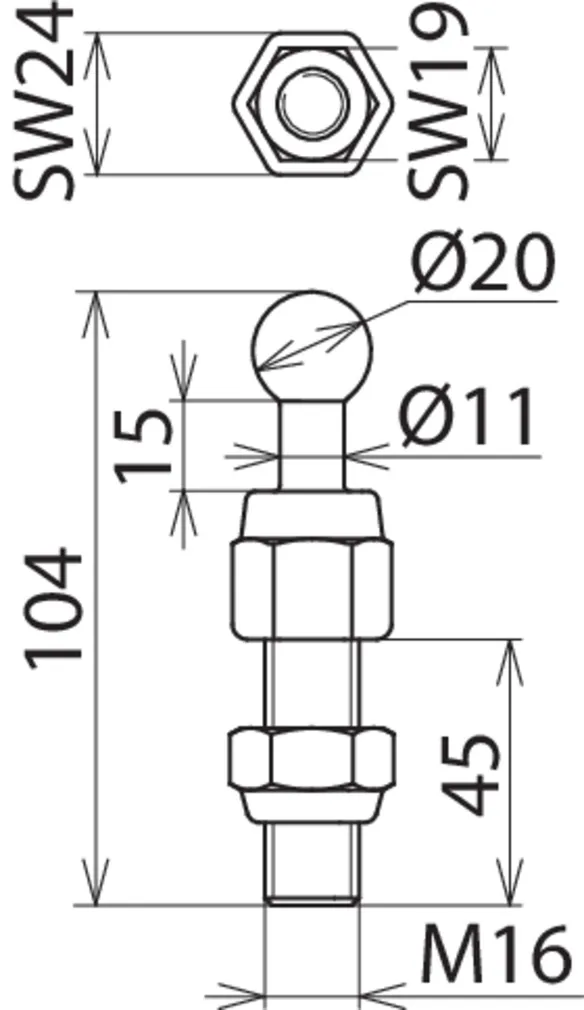

Droit, avec boulon fileté et écrou autobloquant
Réf. 754645
KFP 20 M16 45 SSM
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M16 x 45 mm |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 120 mm² |
| Courant de court-circuit max. Ik 0,5 s | 33,5 kA |
| Courant de court-circuit max. Ik 1 s | 23,7 kA |

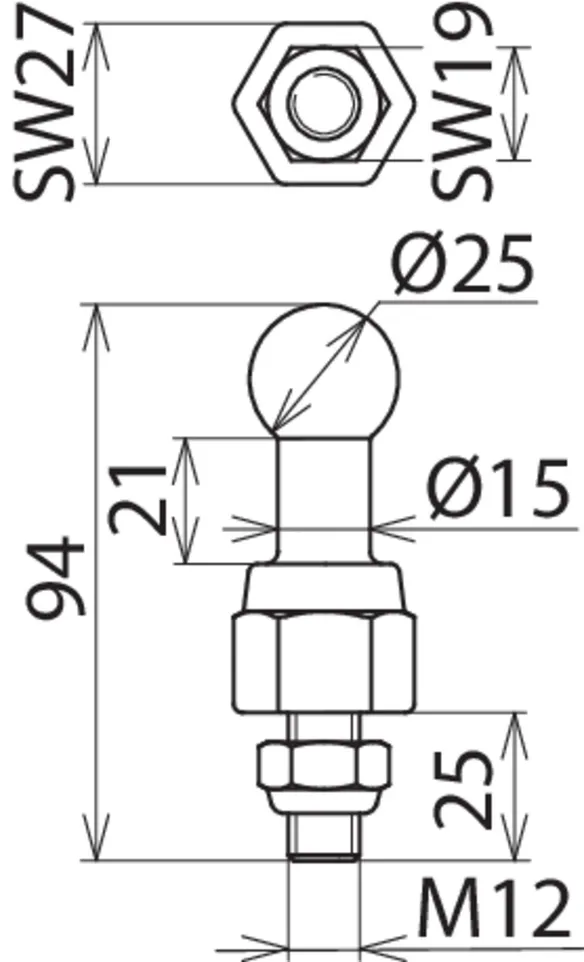

Droit, avec boulon fileté et écrou autobloquant
Réf. 755225
KFP 25 M12 25 SSM
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M12 x 25- mm |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 150 mm² |
| Courant de court-circuit max. Ik 0,5 s | 42,0 kA |
| Courant de court-circuit max. Ik 1 s | 29,6 kA |

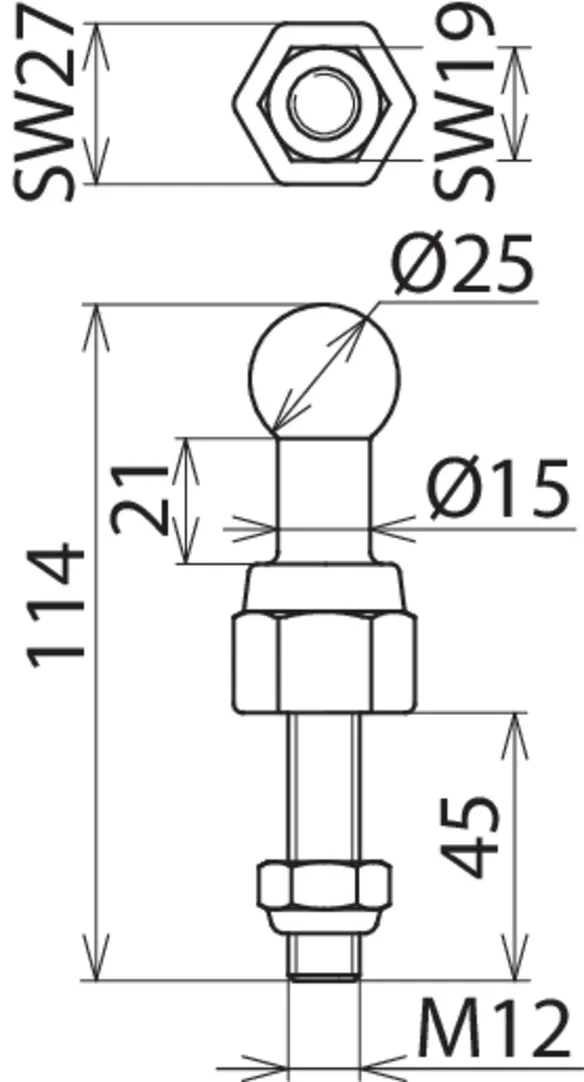

Droit, avec boulon fileté et écrou autobloquant
Réf. 755245
KFP 25 M12 45 SSM
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M12 x 45 mm |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 150 mm² |
| Courant de court-circuit max. Ik 0,5 s | 42,0 kA |
| Courant de court-circuit max. Ik 1 s | 29,6 kA |

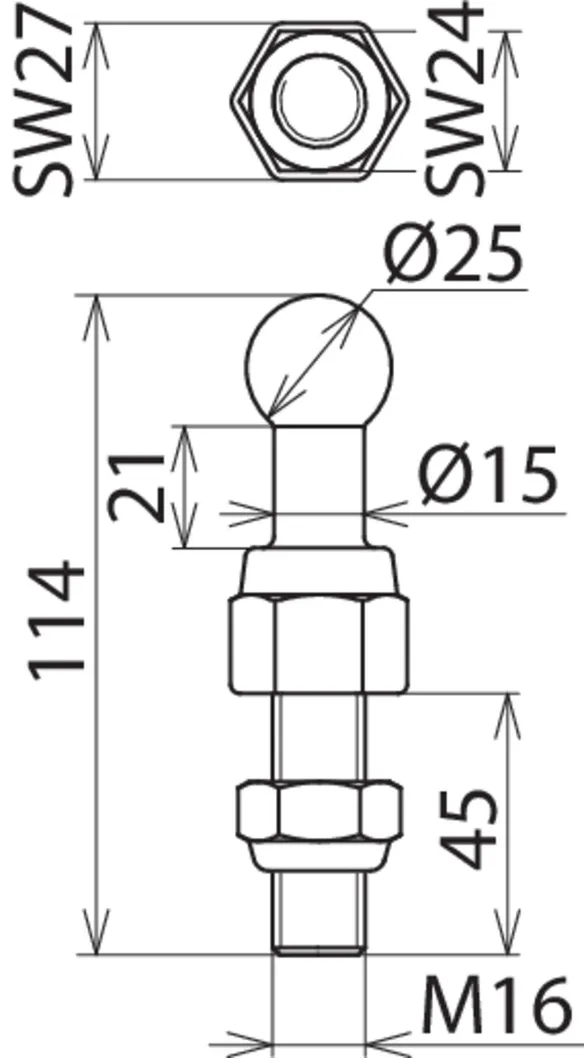

Droit, avec boulon fileté et écrou autobloquant
Réf. 755645
KFP 25 M16 45 SSM
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M16 x 45 mm |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 150 mm² |
| Courant de court-circuit max. Ik 0,5 s | 42,0 kA |
| Courant de court-circuit max. Ik 1 s | 29,6 kA |
Droit, avec boulon fileté et écrou autobloquant
Réf. 755247
KFP 25 M12 45 SN7125
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M12 x 45 mm |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 150 mm² |
| Courant de court-circuit max. Ik 0,5 s | 42,0 kA |
| Courant de court-circuit max. Ik 1 s | 29,6 kA |

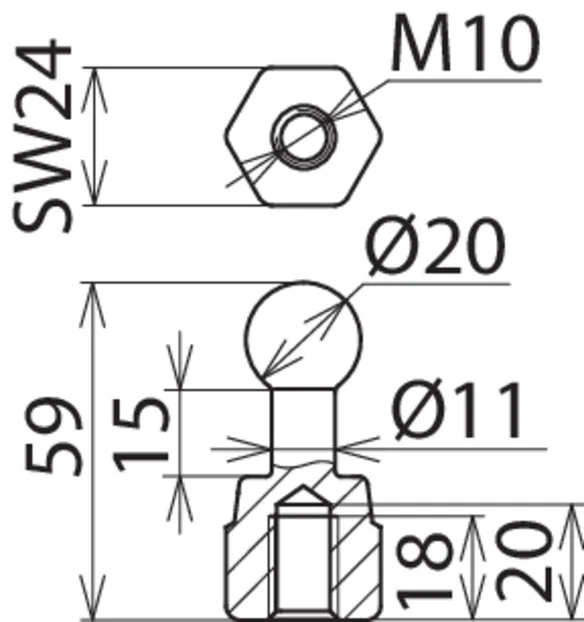

Droit, avec filetage intérieur
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M10 |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 120 mm² |
| Courant de court-circuit max. Ik 0,5 s | 33,5 kA |
| Courant de court-circuit max. Ik 1 s | 23,7 kA |

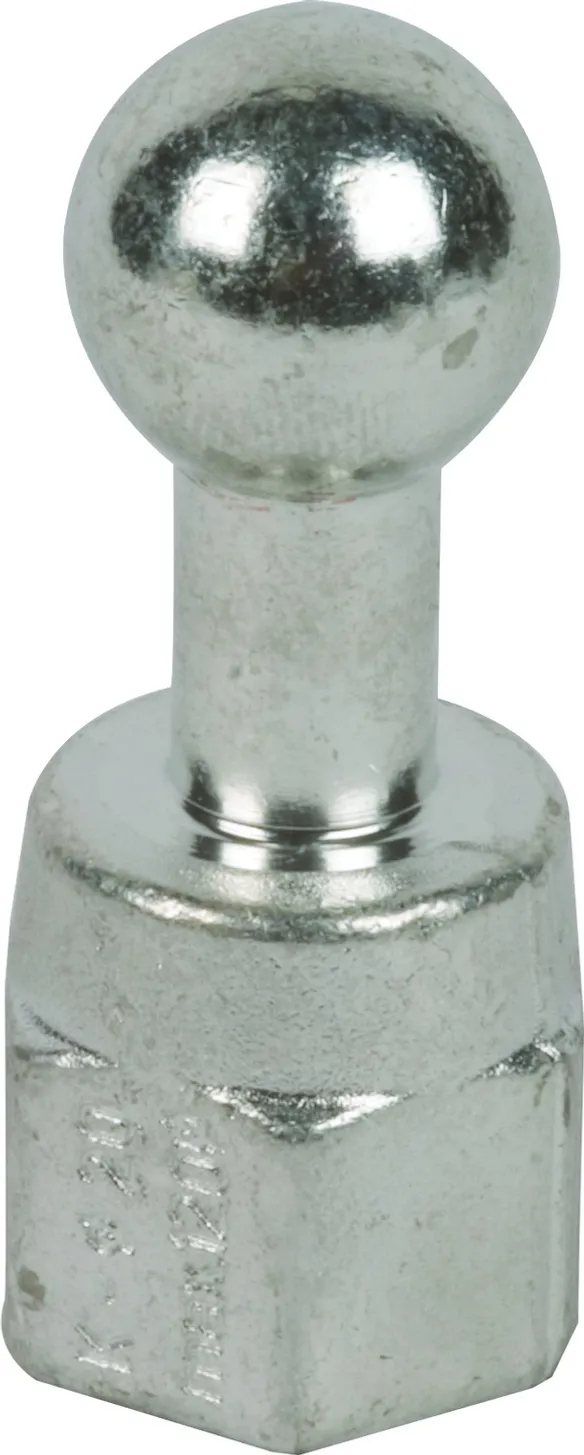

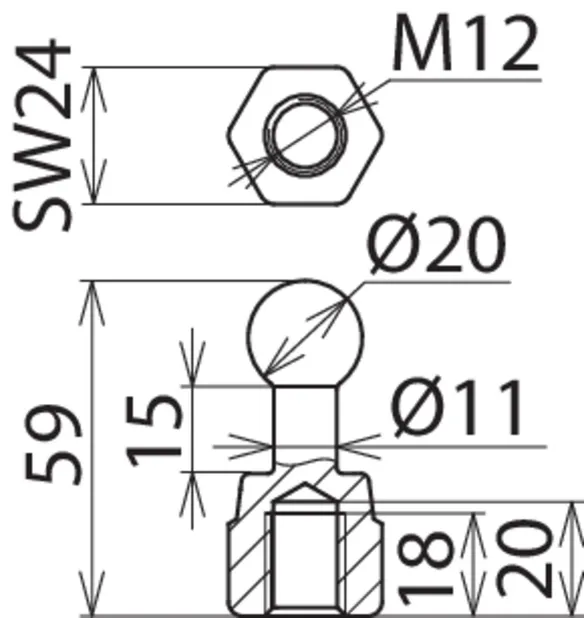

Droit, avec filetage intérieur
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M12 |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 120 mm² |
| Courant de court-circuit max. Ik 0,5 s | 33,5 kA |
| Courant de court-circuit max. Ik 1 s | 23,7 kA |
Droit, avec filetage intérieur
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M16 |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 120 mm² |
| Courant de court-circuit max. Ik 0,5 s | 33,5 kA |
| Courant de court-circuit max. Ik 1 s | 23,7 kA |

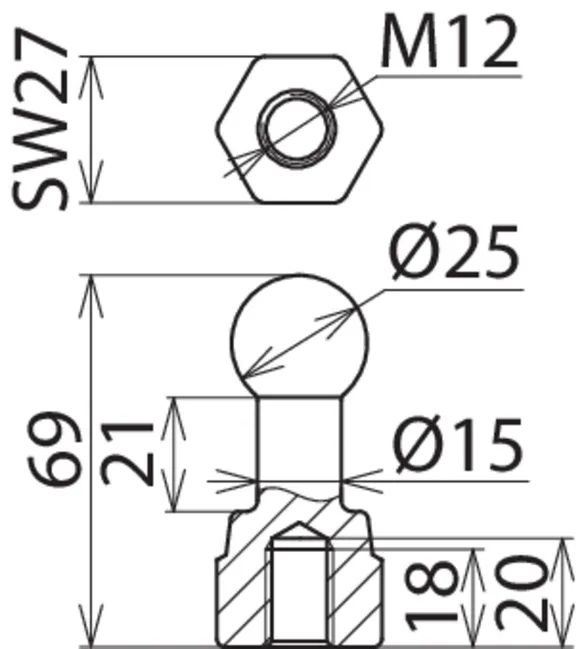

Droit, avec filetage intérieur
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M12 |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 150 mm² |
| Courant de court-circuit max. Ik 0,5 s | 42,0 kA |
| Courant de court-circuit max. Ik 1 s | 29,6 kA |

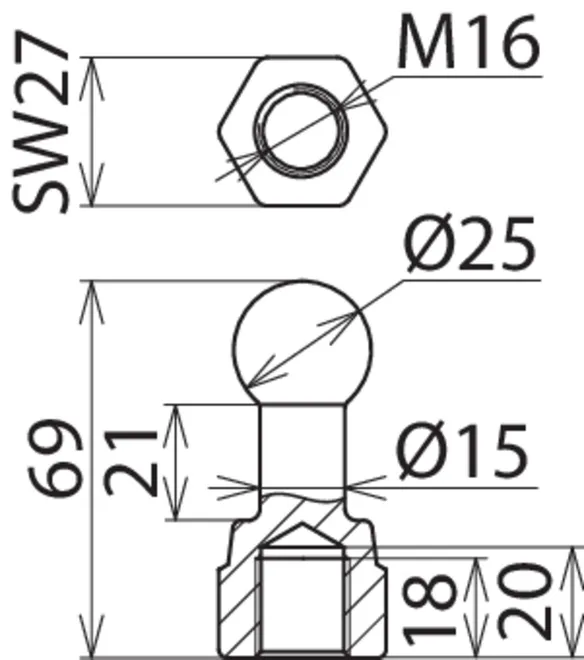

Droit, avec filetage intérieur
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M16 |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 150 mm² |
| Courant de court-circuit max. Ik 0,5 s | 42,0 kA |
| Courant de court-circuit max. Ik 1 s | 29,6 kA |

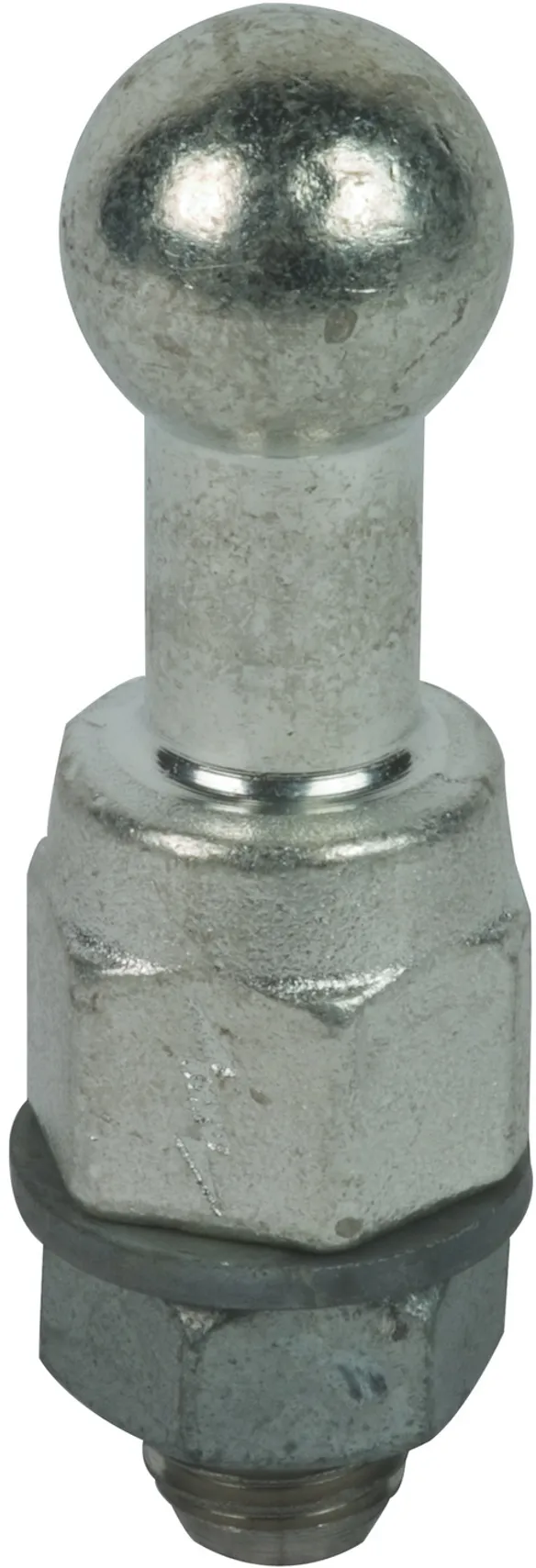

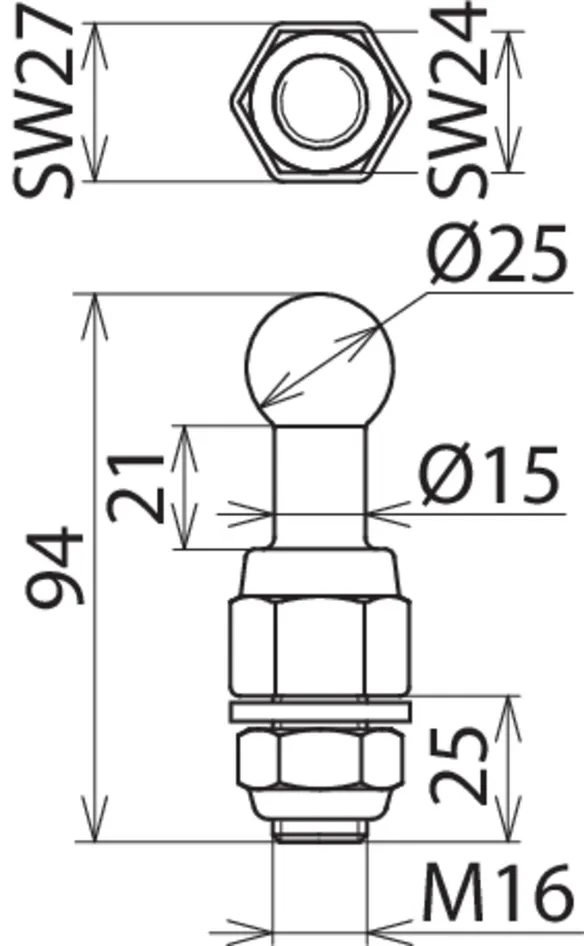

Droit, avec boulon fileté, écrou et rondelle
Réf. 755626
KFP 25 M16 25 SKM
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M16 x 25 mm |
| Courant de court-circuit max. Ik 0,06 s | 34,0 kA |
| Courant de court-circuit max. Ik 0,5 s | 42,0 kA |
| Courant de court-circuit max. Ik 1 s | 29,6 kA |
| N° de dessin DB | 3 Ebgw 01.63 |
| N° de matériau DB | 157 541 |

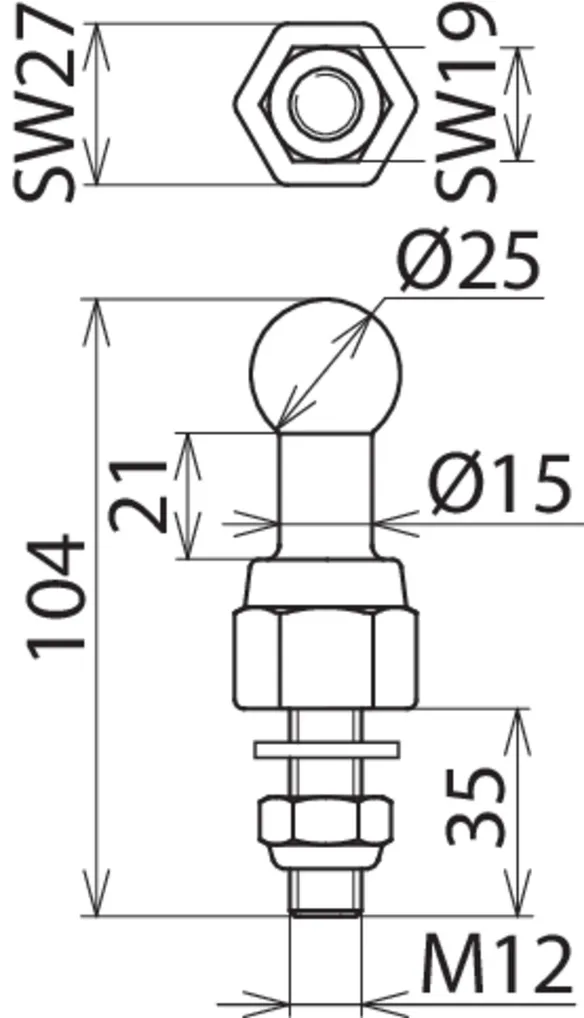

Droit, avec boulon fileté, écrou et rondelle
Réf. 755627
KFP 25 M12 35 SKM
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M12 x 35 mm |
| Courant de court-circuit max. Ik 0,06 s | 34,0 kA |
| Courant de court-circuit max. Ik 0,5 s | 42,0 kA |
| Courant de court-circuit max. Ik 1 s | 29,6 kA |
| N° de dessin DB | 3 Ebgw 01.63 |
| N° de matériau DB | 622 014 |

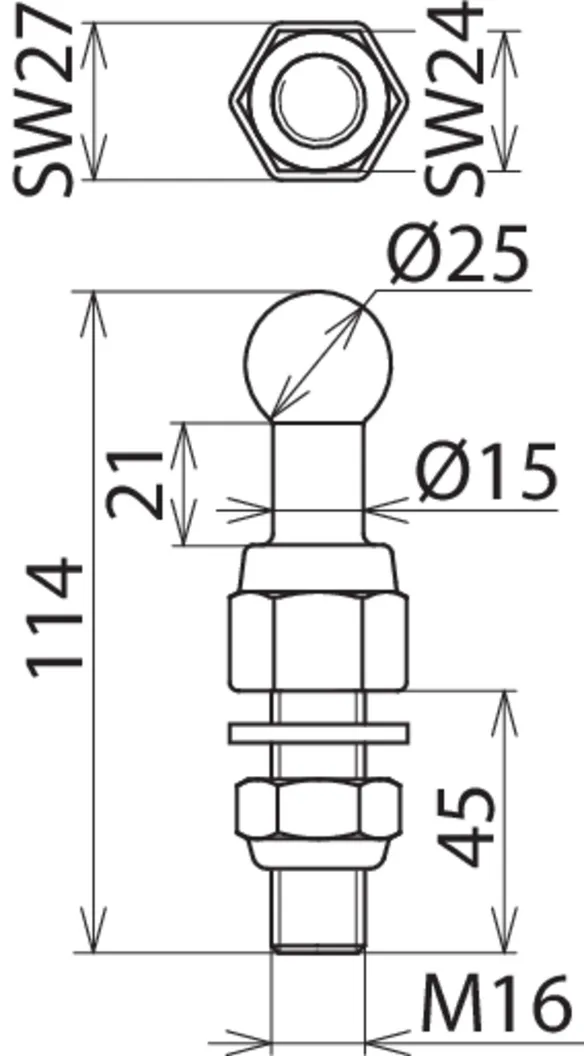

Droit, avec boulon fileté, écrou et rondelle
Réf. 755646
KFP 25 M16 45 SKM
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M16 x 45 mm |
| Courant de court-circuit max. Ik 0,06 s | 34,0 kA |
| Courant de court-circuit max. Ik 0,5 s | 42,0 kA |
| Courant de court-circuit max. Ik 1 s | 29,6 kA |
| N° de dessin DB | 3 Ebgw 01.63 |
| N° de matériau DB | 157 542 |
Droit, avec boulon fileté
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M16 x 25 mm |
| Courant de court-circuit max. Ik 0,06 s | 34,0 kA |
| Courant de court-circuit max. Ik 0,5 s | 42,0 kA |
| Courant de court-circuit max. Ik 1 s | 29,6 kA |
| N° de dessin DB | 3 Ebgw 01.63 |
| N° de matériau DB | 609 426 |

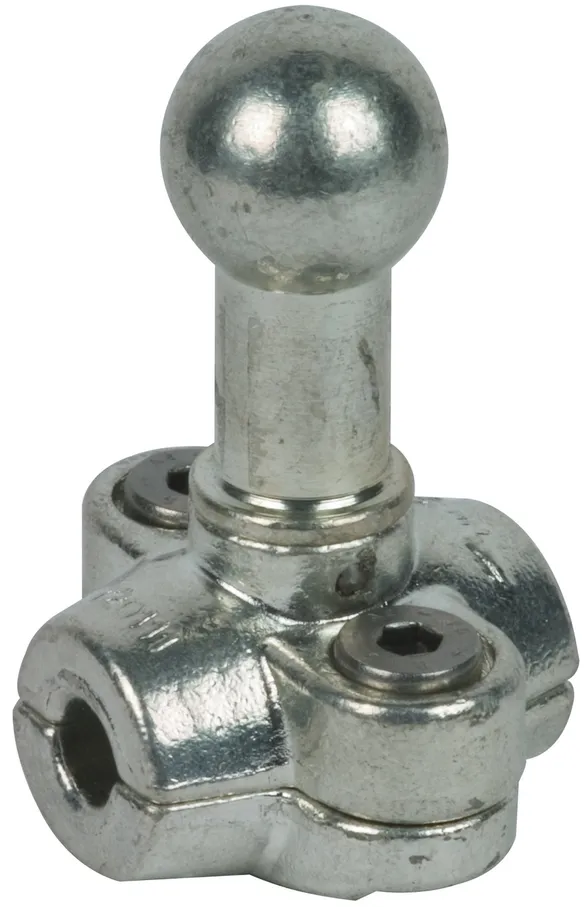

Droit, avec possibilité de fixation d'un conducteur Cu
| Pour point fixe à tête sphérique Ø | 25 mm |
| Pour conducteurs ronds Ød | 10 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |
Droit, avec possibilité de fixation d'un conducteur Cu
| Pour point fixe à tête sphérique Ø | 25 mm |
| Pour conducteurs ronds Ød | 12 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |

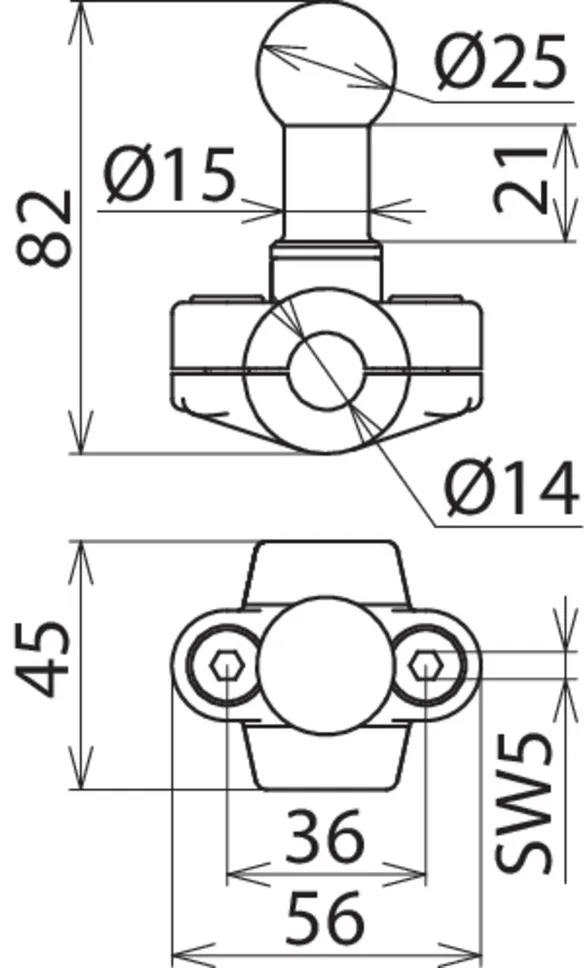

Droit, avec possibilité de fixation d'un conducteur Cu
| Pour point fixe à tête sphérique Ø | 25 mm |
| Pour conducteurs ronds Ød | 14 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |

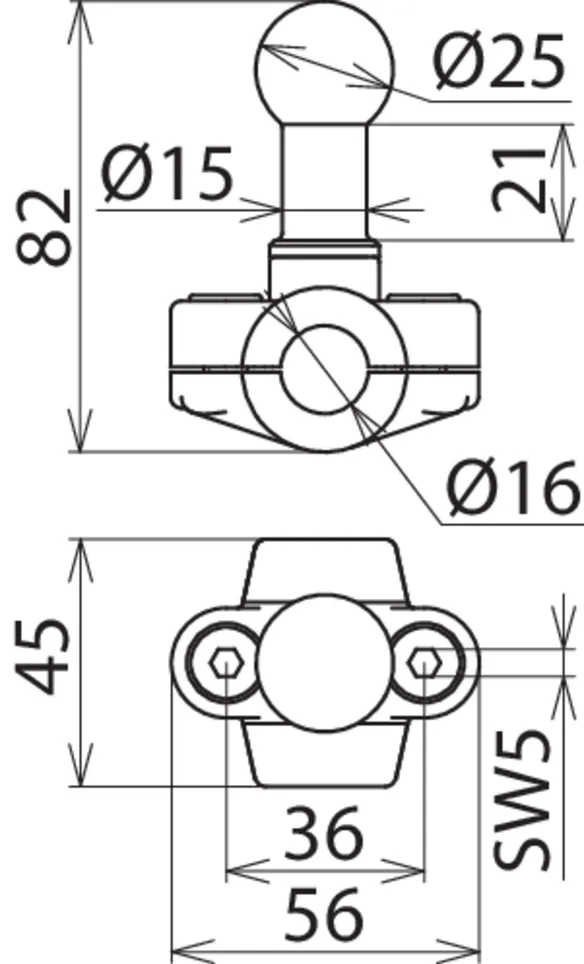

Droit, avec possibilité de fixation d'un conducteur Cu
| Pour point fixe à tête sphérique Ø | 25 mm |
| Pour conducteurs ronds Ød | 16 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |
Droit, avec possibilité de fixation d'un conducteur Cu
| Pour point fixe à tête sphérique Ø | 25 mm |
| Pour conducteurs ronds Ød | 18 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |

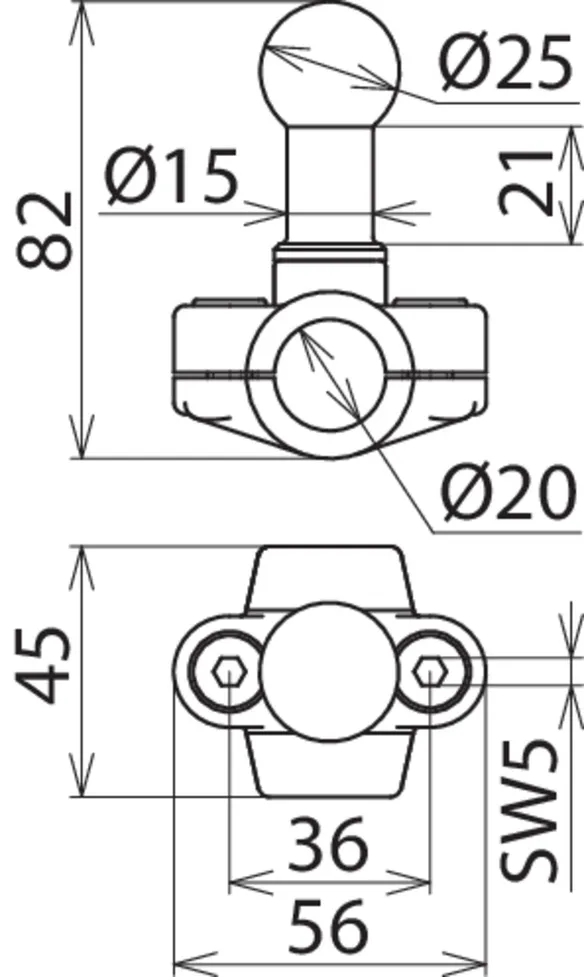

Droit, avec possibilité de fixation d'un conducteur Cu
| Pour point fixe à tête sphérique Ø | 25 mm |
| Pour conducteurs ronds Ød | 20 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |

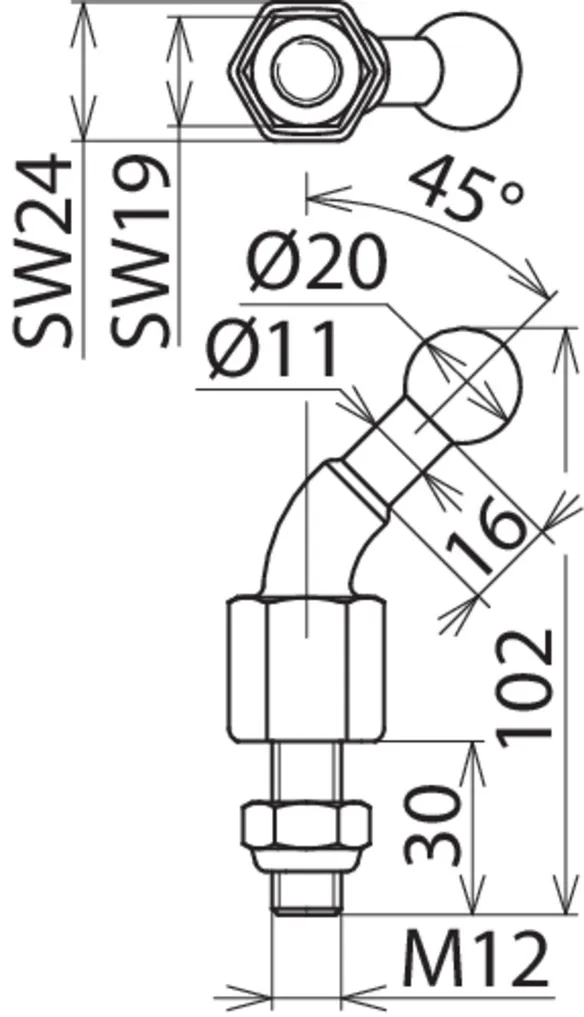

Coudé de 45°, avec boulon fileté et écrou autobloquant
Réf. 706239
KFP 20 W45M12 SN7024
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M12 x 30 mm |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 70 mm² |
| Courant de court-circuit max. Ik 0,5 s | 19,5 kA |
| Courant de court-circuit max. Ik 1 s | 13,8 kA |

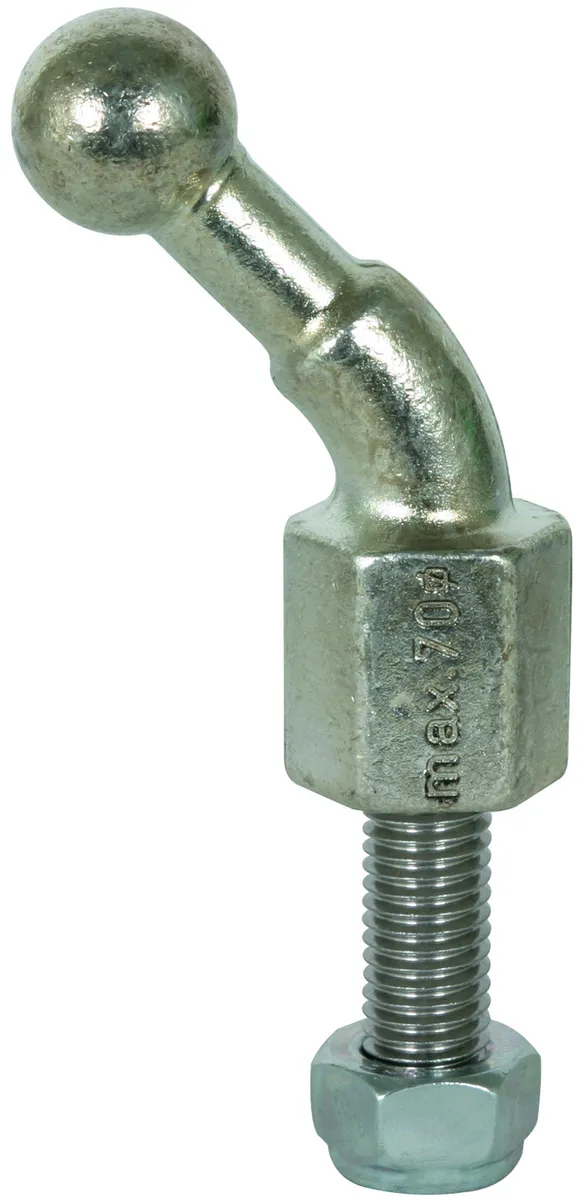

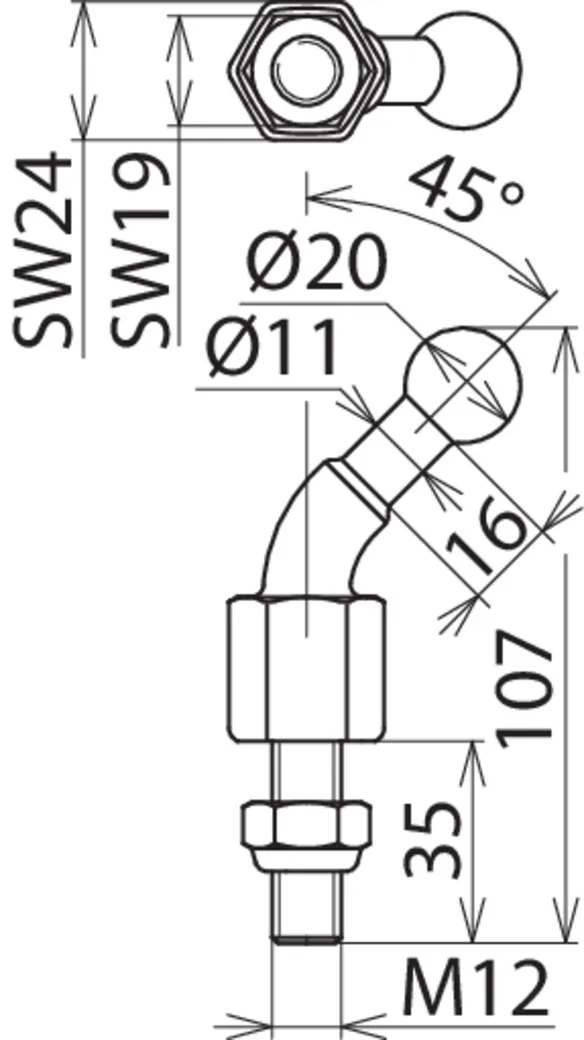

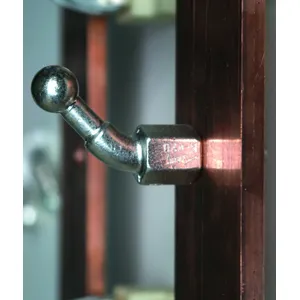

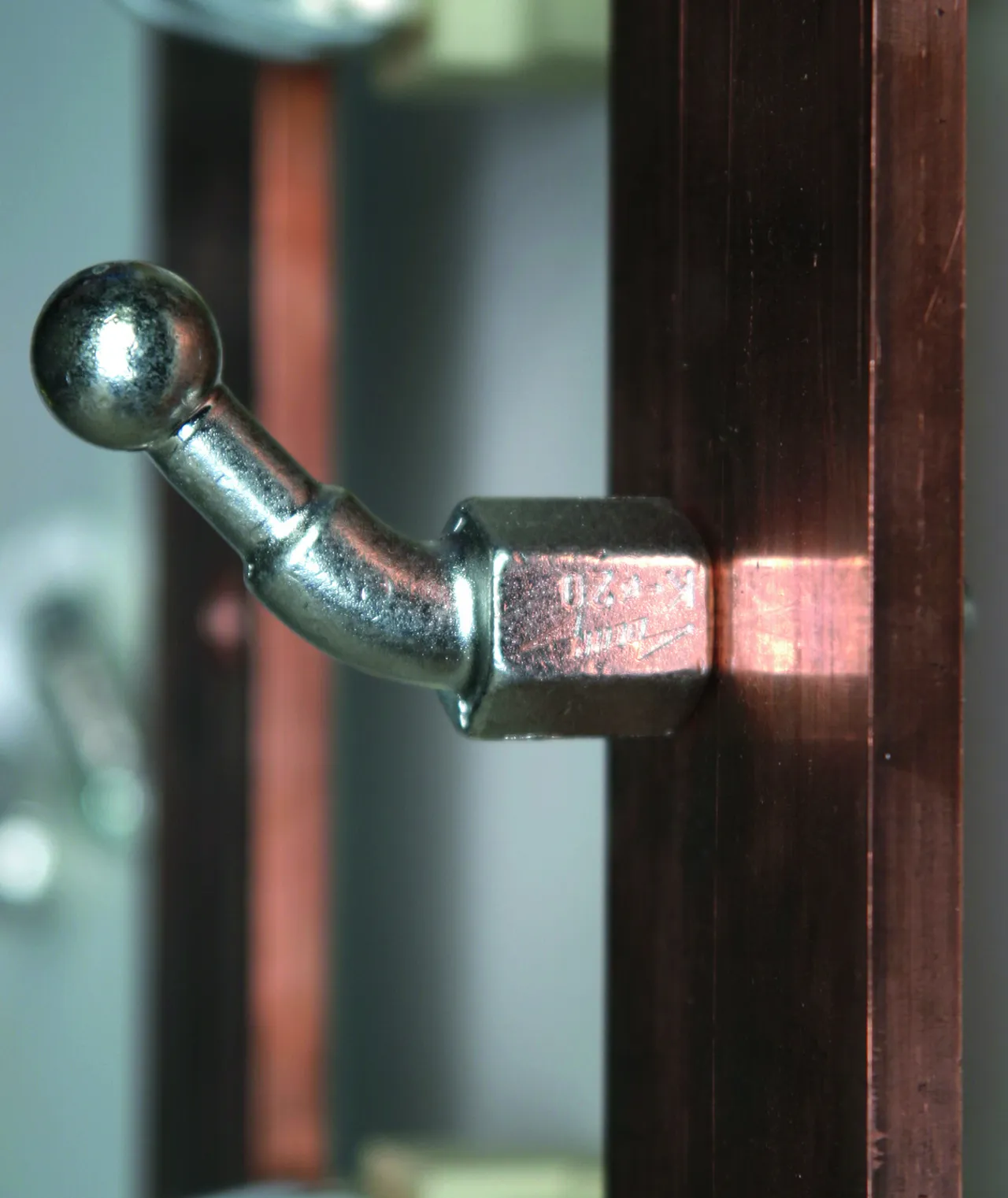

Coudé de 45°, avec boulon fileté et écrou autobloquant
Réf. 706235
KFP 20 W45 M12 35SSM
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M12 x 35 mm |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 70 mm² |
| Courant de court-circuit max. Ik 0,5 s | 19,5 kA |
| Courant de court-circuit max. Ik 1 s | 13,8 kA |

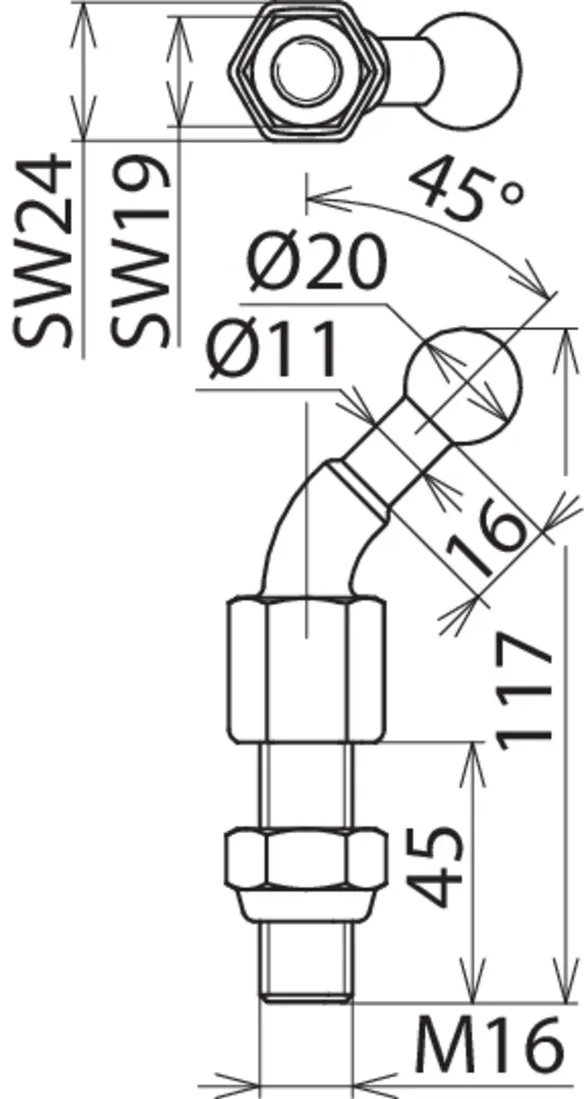

Coudé de 45°, avec boulon fileté et écrou autobloquant
Réf. 706645
KFP 20 W45 M16 45SSM
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M16 x 45 mm |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 70 mm² |
| Courant de court-circuit max. Ik 0,5 s | 19,5 kA |
| Courant de court-circuit max. Ik 1 s | 13,8 kA |

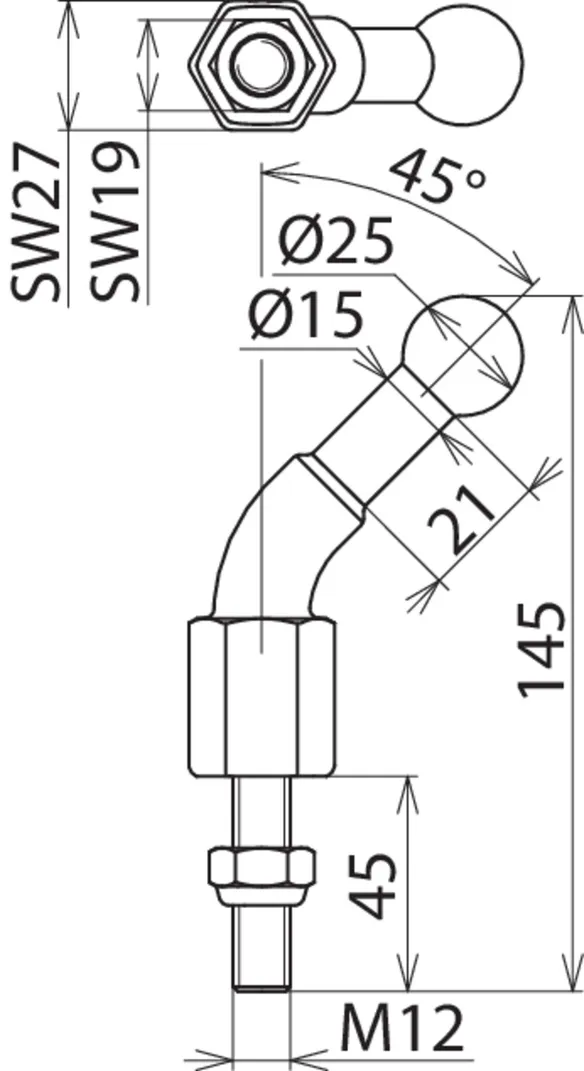

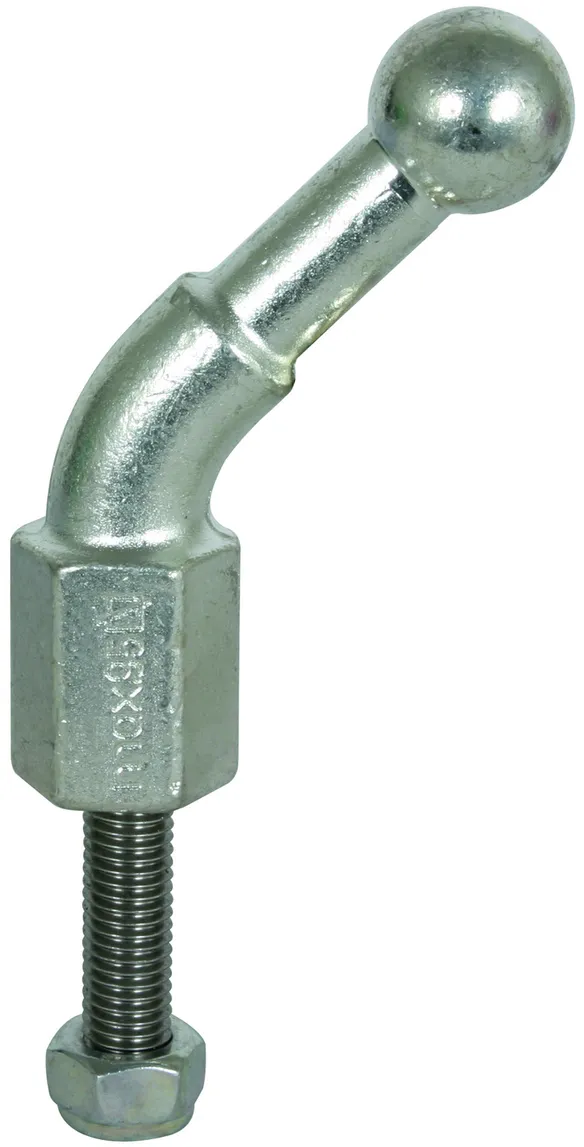

Coudé de 45°, avec boulon fileté et écrou autobloquant
Réf. 756245
KFP 25 W45 M12 45SSM
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M12 x 45 mm |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |

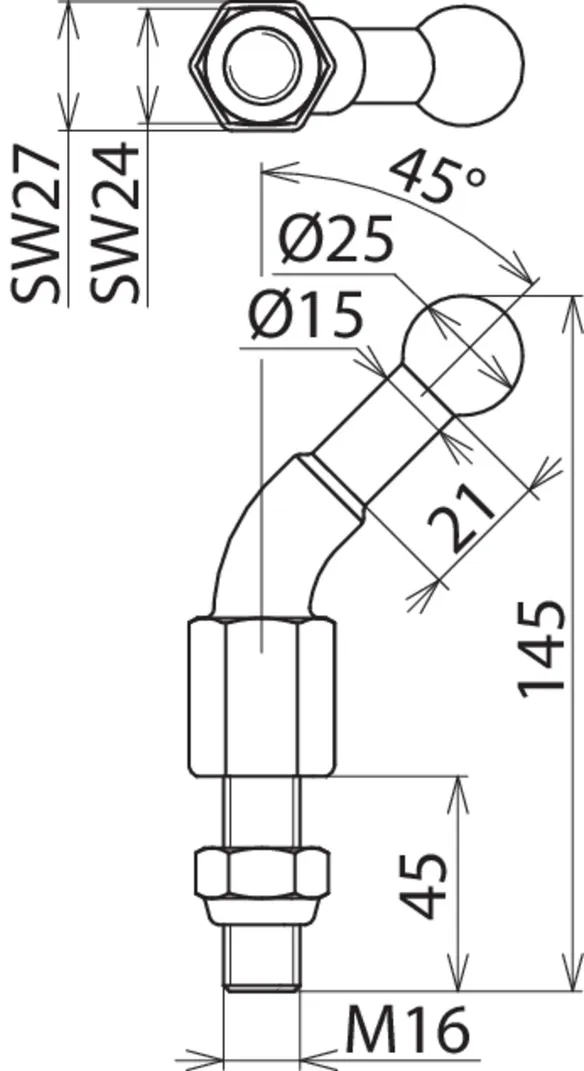

Coudé de 45°, avec boulon fileté et écrou autobloquant
Réf. 756645
KFP 25 W45 M16 45SSM
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M16 x 45 mm |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |

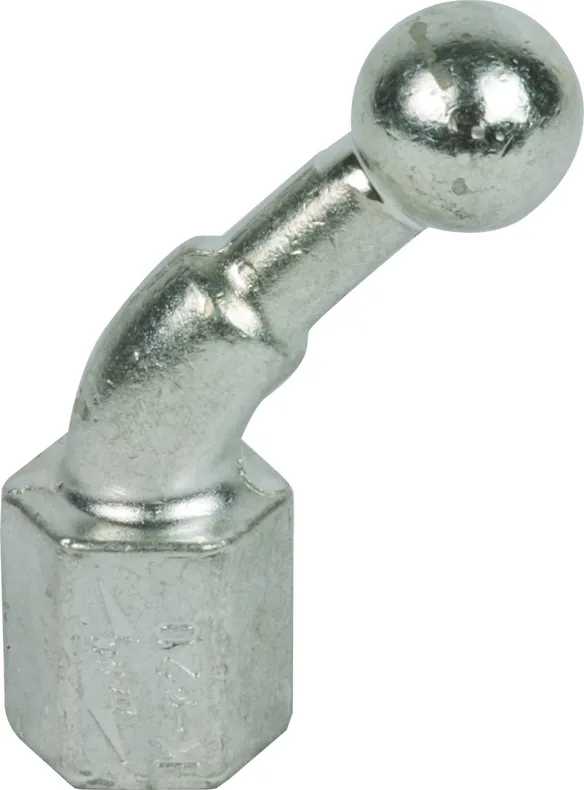

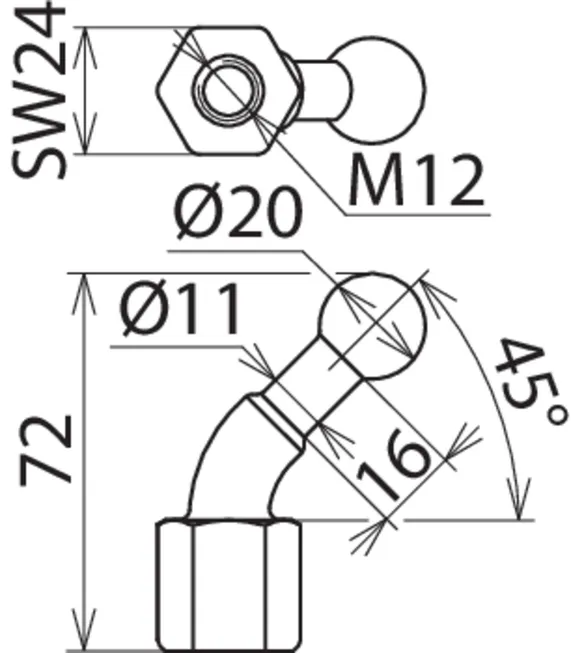

Coudé de 45° avec filetage intérieur
Réf. 706200
KFP 20 W45 M12
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M12 |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 70 mm² |
| Courant de court-circuit max. Ik 0,5 s | 19,5 kA |
| Courant de court-circuit max. Ik 1 s | 13,8 kA |

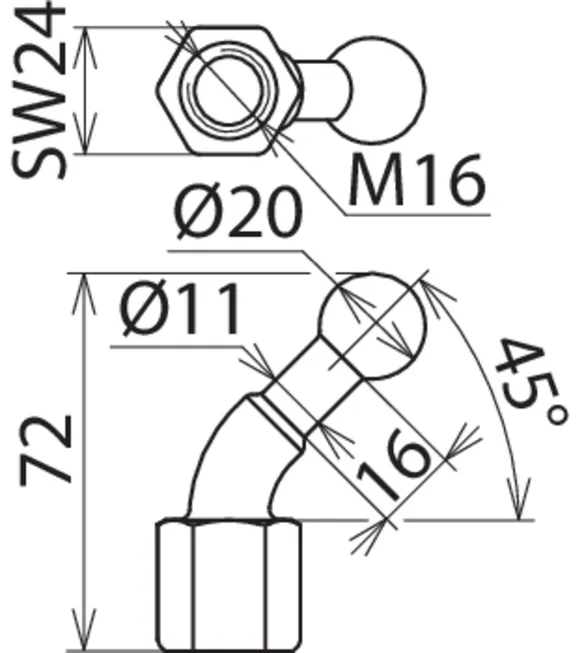

Coudé de 45° avec filetage intérieur
Réf. 706600
KFP 20 W45 M16
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M16 |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 70 mm² |
| Courant de court-circuit max. Ik 0,5 s | 19,5 kA |
| Courant de court-circuit max. Ik 1 s | 13,8 kA |

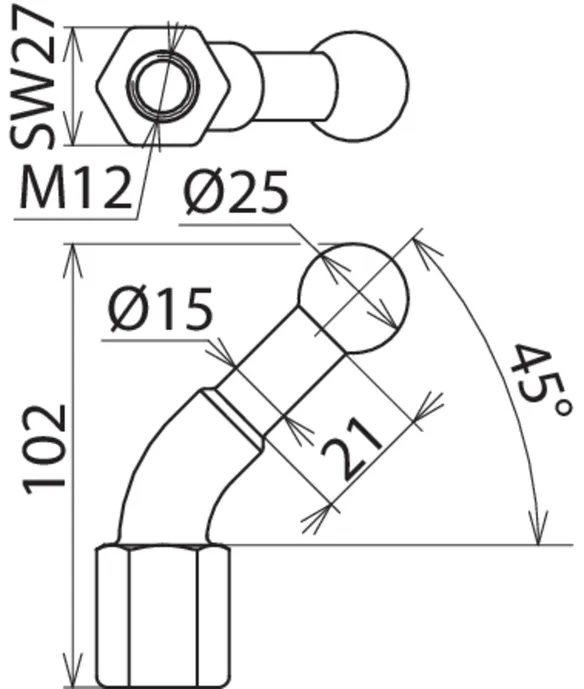

Coudé de 45° avec filetage intérieur
Réf. 756200
KFP 25 W45 M12
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M12 |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |

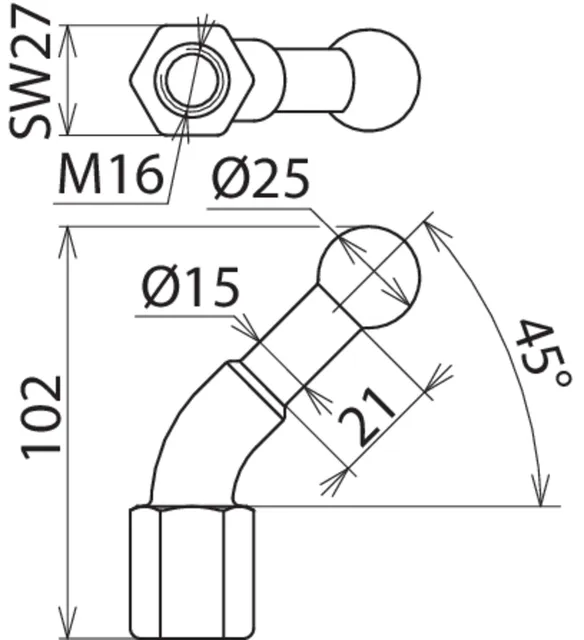

Coudé de 45° avec filetage intérieur
Réf. 756600
KFP 25 W45 M16
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M16 |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |

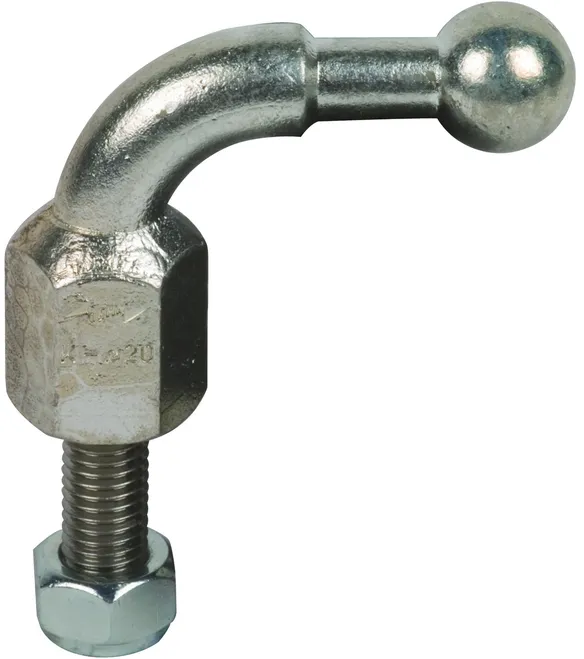

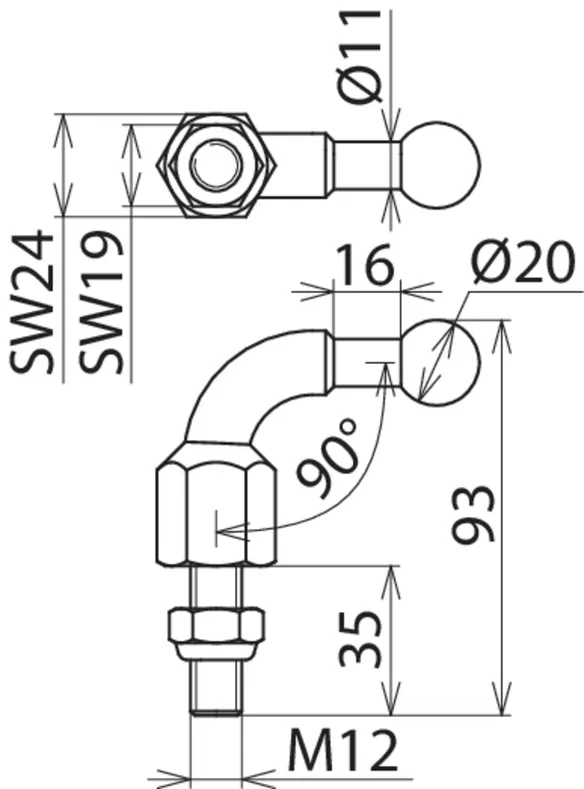

Coudé de 90°, avec boulon fileté et écrou autobloquant
Réf. 707235
KFP 20 W90 M12 35SSM
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M12 x 35 mm |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 70 mm² |
| Courant de court-circuit max. Ik 0,5 s | 19,5 kA |
| Courant de court-circuit max. Ik 1 s | 13,8 kA |

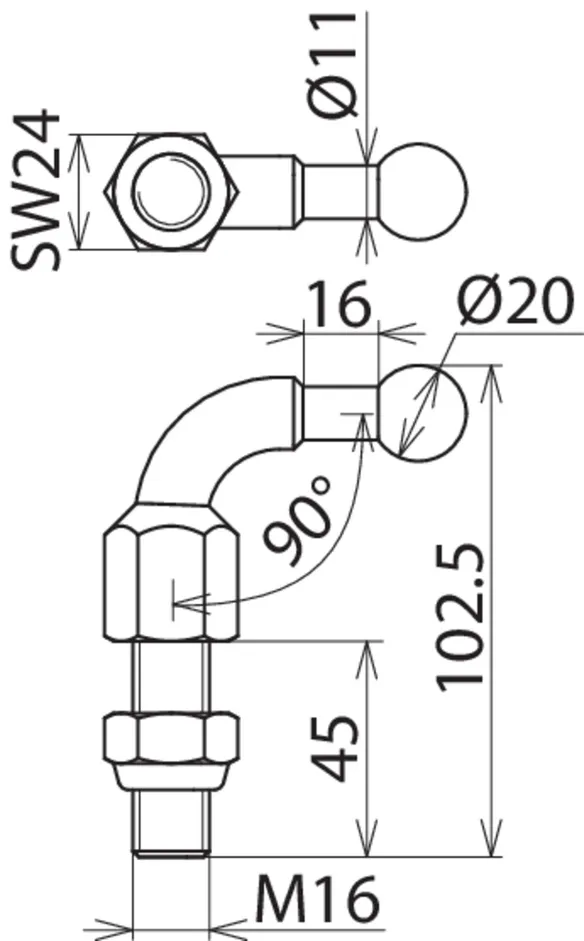

Coudé de 90°, avec boulon fileté et écrou autobloquant
Réf. 707645
KFP 20 W90 M16 45SSM
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M16 x 45 mm |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 70 mm² |
| Courant de court-circuit max. Ik 0,5 s | 19,5 kA |
| Courant de court-circuit max. Ik 1 s | 13,8 kA |
Coudé de 90°, avec boulon fileté et écrou autobloquant

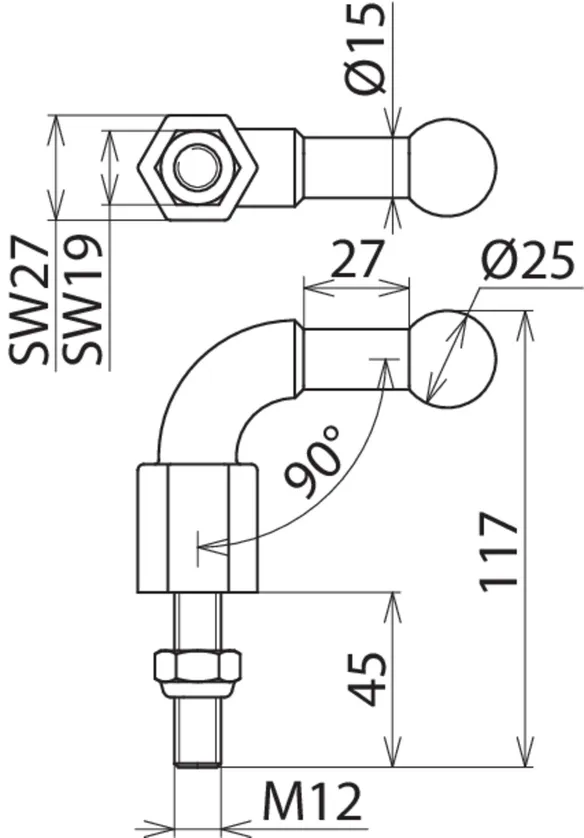

Réf. 757245
KFP 25 W90 M12 45SSM
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M12 x 45 mm |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |
Coudé de 90°, avec boulon fileté et écrou autobloquant

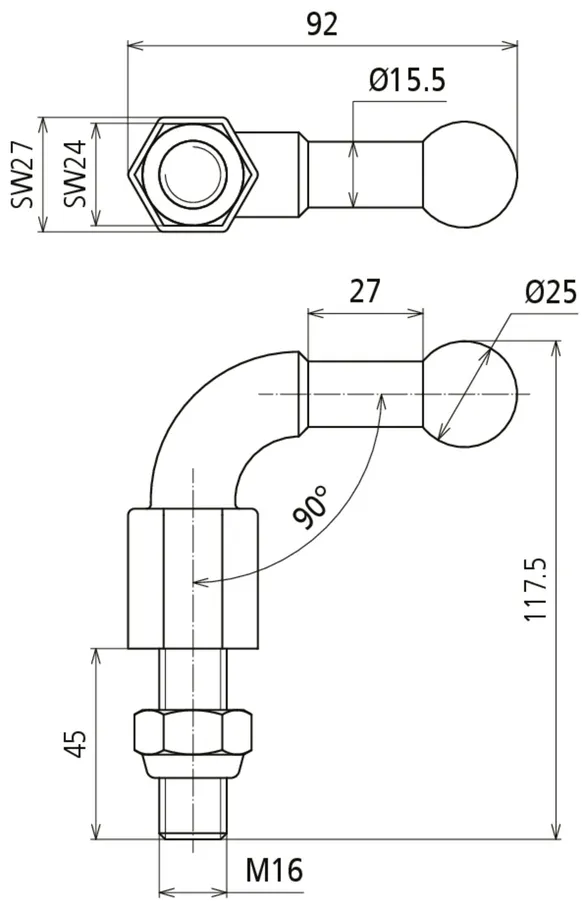

Réf. 757645
KFP 25 W90 M16 45SSM
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M16 x 45 mm |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |
Coudé de 90° avec filetage intérieur

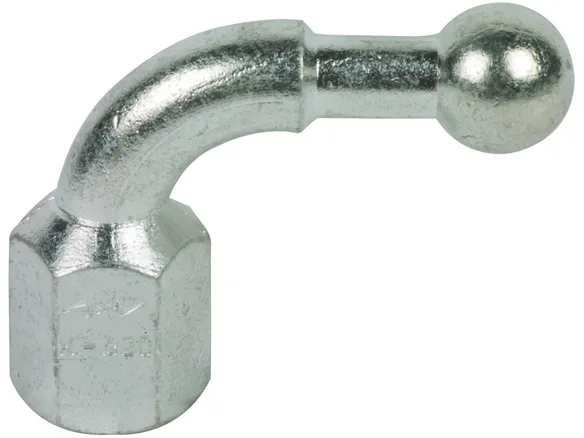

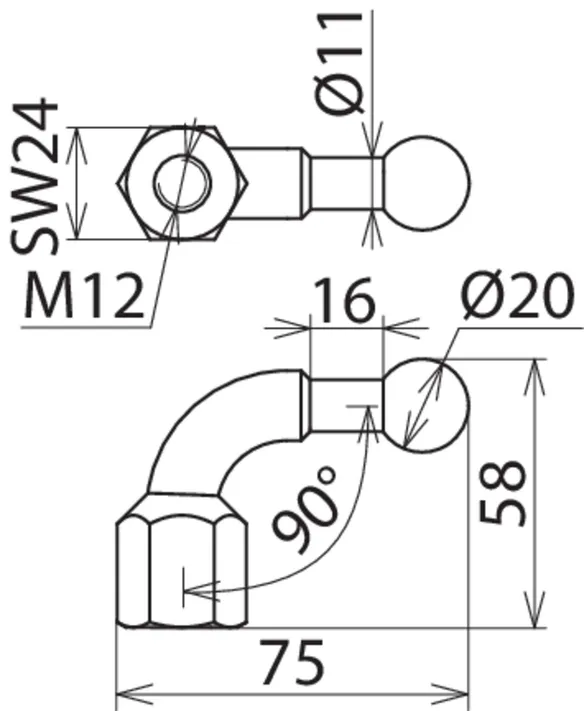

Réf. 707200
KFP 20 W90 M12
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M12 |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 70 mm² |
| Courant de court-circuit max. Ik 0,5 s | 19,5 kA |
| Courant de court-circuit max. Ik 1 s | 13,8 kA |
Coudé de 90° avec filetage intérieur

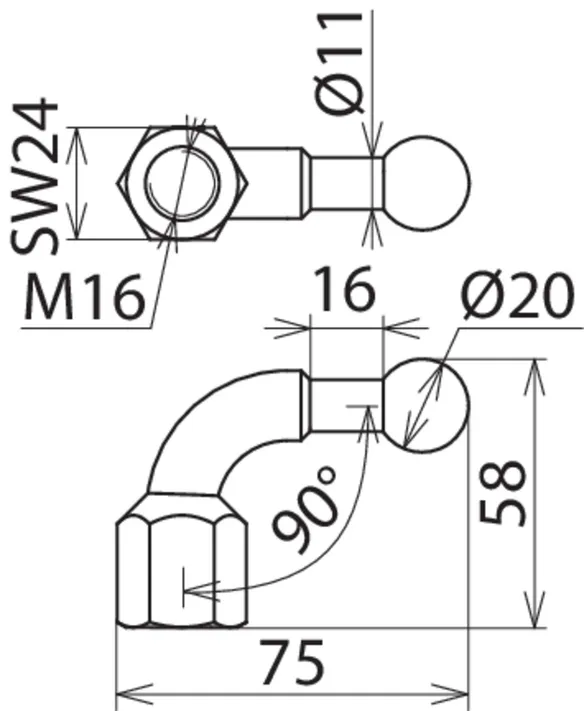

Réf. 707600
KFP 20 W90 M16
| Pour point fixe à tête sphérique Ø | 20 mm |
| Dimensions | M16 |
| Taille de clé | 24 mm |
| Section max. du câble Cu | 70 mm² |
| Courant de court-circuit max. Ik 0,5 s | 19,5 kA |
| Courant de court-circuit max. Ik 1 s | 13,8 kA |
Coudé de 90° avec filetage intérieur

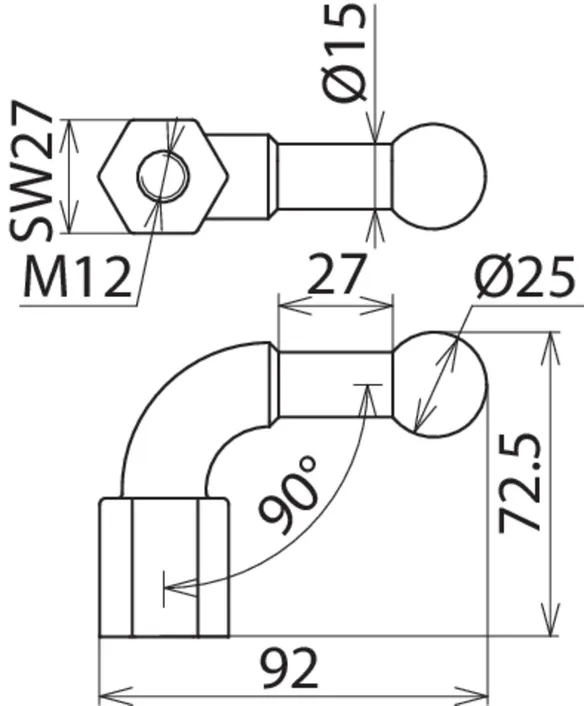

Réf. 757200
KFP 25 W90 M12
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M12 |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |
Coudé de 90° avec filetage intérieur
Réf. 757600
KFP 25 W90 M16
| Pour point fixe à tête sphérique Ø | 25 mm |
| Dimensions | M16 |
| Taille de clé | 27 mm |
| Section max. du câble Cu | 95 mm² |
| Courant de court-circuit max. Ik 0,5 s | 26,5 kA |
| Courant de court-circuit max. Ik 1 s | 18,7 kA |
