Erdungsfestpunkte elvatec

Erdungsfestpunkte für den Anschluss an die Armierung oder Erdband.

Weiterführende Informationen

Verwandte Themen

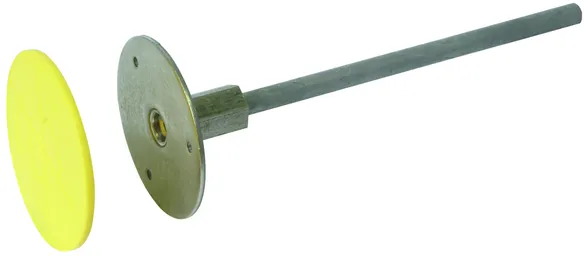

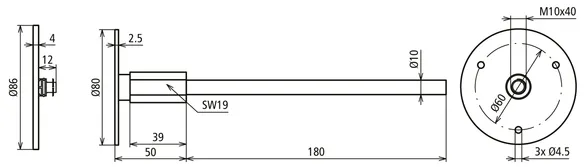

Mit Anschlussachse

1 Produkt

Art.-Nr. 041401

GTIN , Zolltarifnr.: , Bruttogewicht: , VPE:

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm
Abmessung Anschlussachse (Ø / Länge)	10 / 180 mm
Mindestlängen der Schrauben M10	35 mm (Gewindelänge 40 mm)
Kurzschlussstrom (AC 50Hz / DC) (1 s; ≤ 300 °C)	5,5 kA

Artikel 041401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mit Anschlussachse und Kreuzklemme

1 Produkt

Art.-Nr. 041404

GTIN , Zolltarifnr.: , Bruttogewicht: , VPE:

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm
Abmessung Anschlussachse (Ø / Länge)	10 / 180 mm
Mindestlängen der Schrauben M10	35 mm (Gewindelänge 40 mm)
Werkstoff Klemme	St/tZn
Klemmbereich Klemme Rd / Rd	8-10 / 8-10 mm
Klemmbereich Klemme Rd / Fl	8-10 / 30 mm
Klemmbereich Klemme Fl / Fl	30 / 30 mm
Abmessung Klemme	60 x 60 mm
Materialstärke Klemme	3 mm
Schraube Klemme	di M8 x 25 mm

Artikel 041404 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041404 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

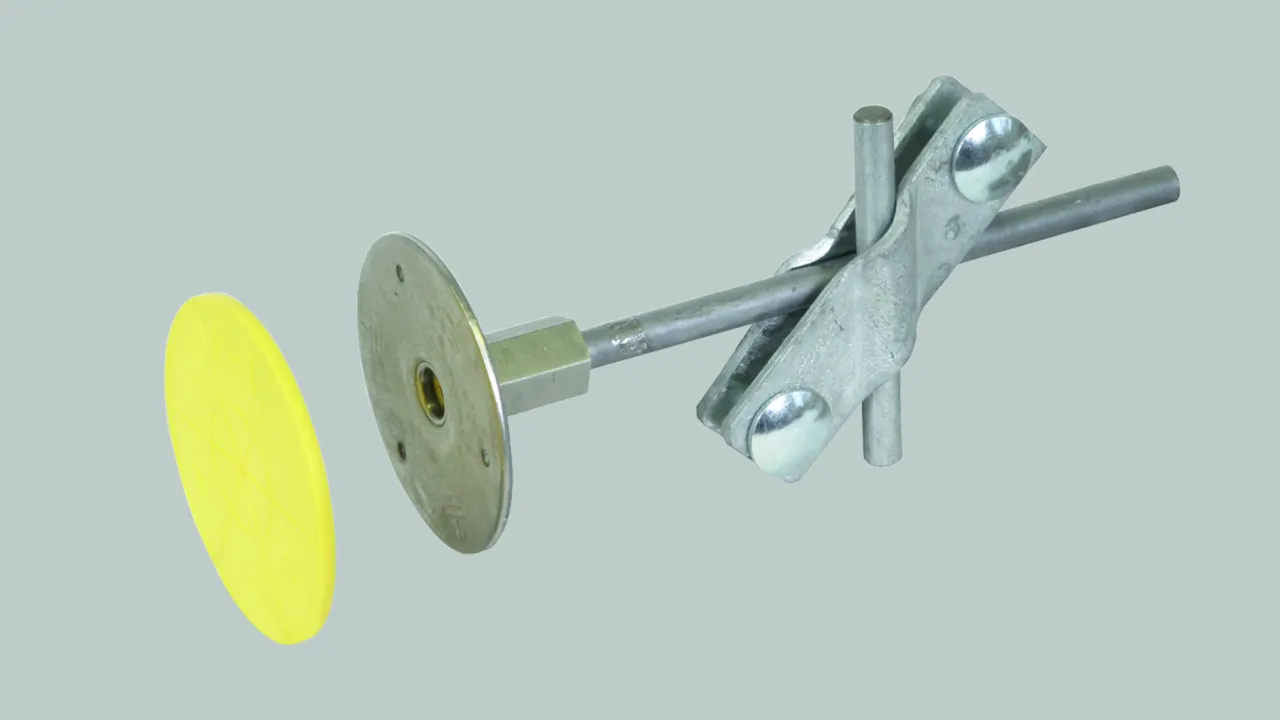

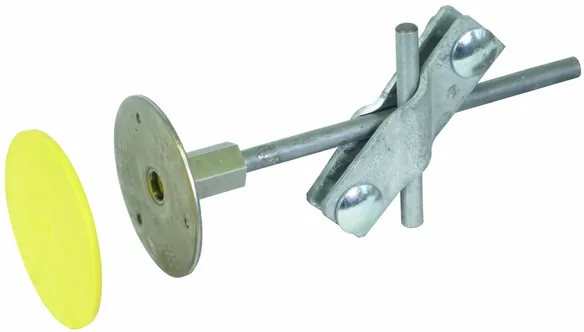

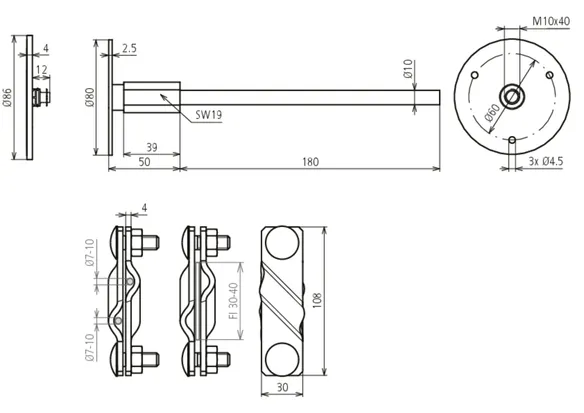

Mit Anschlussachse und SV-Klemme

1 Produkt

Art.-Nr. 041402

GTIN , Zolltarifnr.: , Bruttogewicht: , VPE:

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm
Abmessung Anschlussachse (Ø / Länge)	10 / 180 mm
Mindestlängen der Schrauben M10	35 mm (Gewindelänge 40 mm)
Werkstoff Klemme	St/tZn
Klemmbereich Klemme Rd / Rd	7-10 / 7-10 mm
Klemmbereich Klemme Rd / Fl	7-10 / 30-40 mm
Klemmbereich Klemme Fl / Fl	30-40 / 30-40 mm
Abmessung Klemme	108 x 30 mm
Materialstärke Klemme	4 mm
Schraube Klemme	e M10 x 30 mm

Artikel 041402 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041402 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mit Anschlussachse und Keilverbinder

1 Produkt

Art.-Nr. 041408

GTIN , Zolltarifnr.: , Bruttogewicht: , VPE:

Abbildungen

Weitere Information

Technische Daten

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm

Artikel 041408 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041408 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

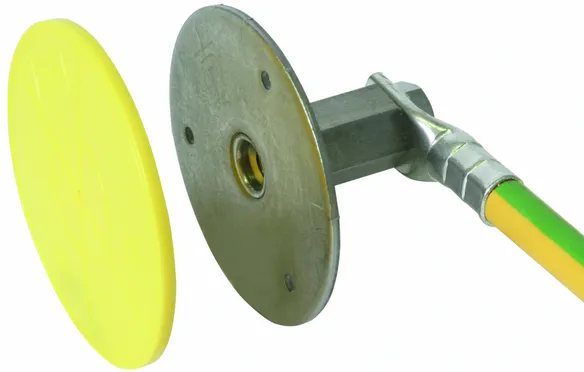

Ohne Anschlussachse, mit T-Seil geschraubt

2 Produkte

Art.-Nr. 041417

GTIN , Zolltarifnr.: , Bruttogewicht: , VPE:

Abbildungen

Weitere Information

Technische Daten

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Anschlussplatte Ø	80 mm
Länge Seil	1000 mm

Artikel 041417 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041417 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 041418

GTIN , Zolltarifnr.: , Bruttogewicht: , VPE:

Abbildungen

Weitere Information

Technische Daten

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Anschlussplatte Ø	80 mm
Länge Seil	2500 mm

Artikel 041418 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041418 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

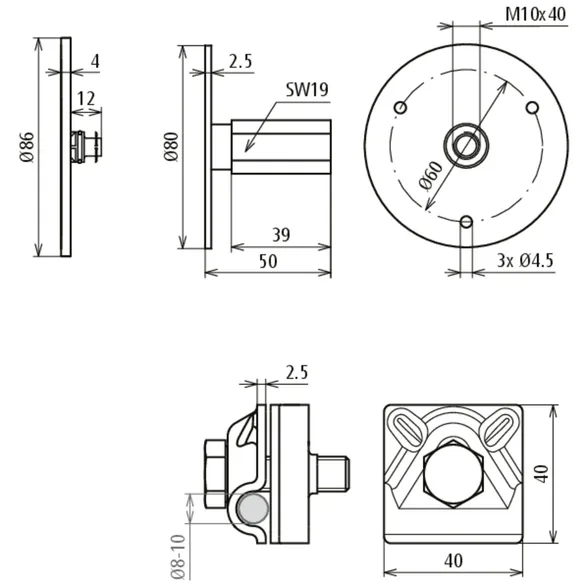

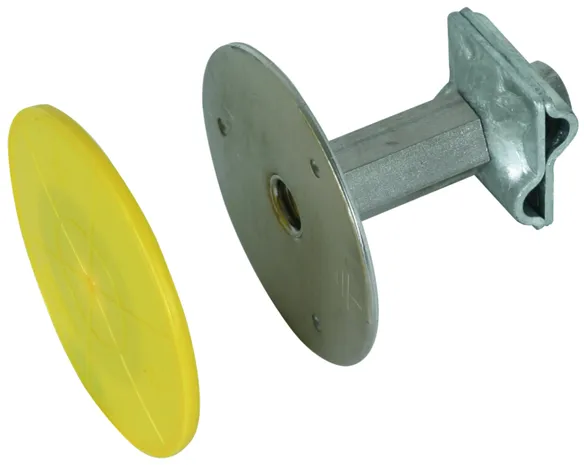

Ohne Anschlussachse, mit MV-Klemme

1 Produkt

Art.-Nr. 041403

GTIN , Zolltarifnr.: , Bruttogewicht: , VPE:

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Anschlussplatte Ø	80 mm

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Anschlussplatte Ø	80 mm
Mindestlängen der Schrauben M10	35 mm (Gewindelänge 40 mm)
Werkstoff Klemme	St/tZn
Klemmbereich Klemme	Rd 8-10 mm
Abmessung Klemme	40 x 40 mm
Materialstärke Klemme	2,5 mm
Schraube Klemme	di M10 x 35 mm
Kurzschlussstrom (AC 50Hz / DC) (1 s; ≤ 300 °C)	9,3 kA

Artikel 041403 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041403 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

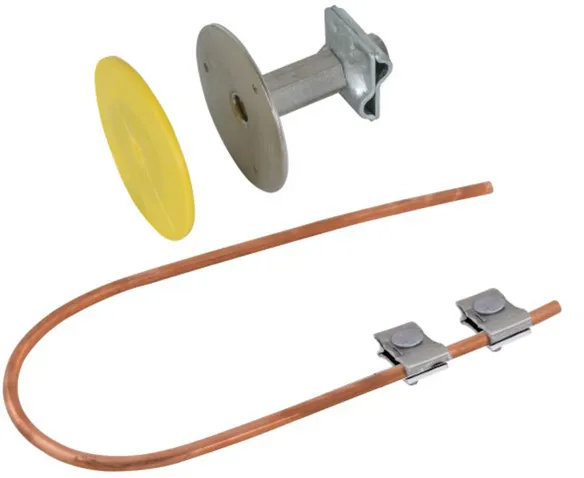

Ohne Anschlussachse, mit Parallelverbinder und Cu-Draht

bestehend aus:
– 1 Erdungsfestpunkt mit MV-Klemme
– 1 Cu-Draht Rd 8 mm, Länge 0,6 m
– 2 Parallelverbinder (Art.-Nr. 306 121)

1 Produkt

Art.-Nr. 041403/S1

GTIN , Zolltarifnr.: , Bruttogewicht: , VPE:

Abbildungen

Weitere Information

Technische Daten

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Anschlussplatte Ø	80 mm

Artikel 041403/S1 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041403/S1 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ohne Anschlussachse, mit Anschlussklemme für Fl – 40 mm

1 Produkt

Art.-Nr. 041407

GTIN , Zolltarifnr.: , Bruttogewicht: , VPE:

Abbildungen

Weitere Information

Technische Daten

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Anschlussplatte Ø	80 mm

Artikel 041407 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041407 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

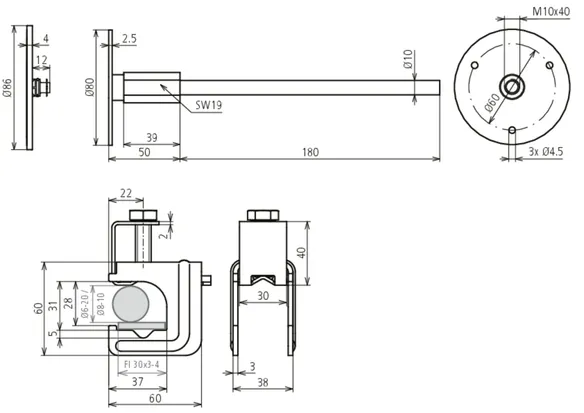

Mit Anschlussachse und Druckbügelklemme

1 Produkt

Art.-Nr. 041431

GTIN , Zolltarifnr.: , Bruttogewicht: , VPE:

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm
Abmessung Anschlussachse (Ø / Länge)	10 / 180 mm
Mindestlängen der Schrauben M10	35 mm (Gewindelänge 40 mm)
Werkstoff Klemme	St/blank
Klemmbereich Klemme Rd / Rd	(+/II) 6-20 / 8-10 mm
Klemmbereich Klemme Rd / Fl	(+/II) 6-20 / 30 x 3-4 mm
Klemmbereich Klemme Fl / Fl	(+/II) 30 x 3-4 / 30 x 3-4 mm
Abmessung Klemme	60 x 60 mm
Materialstärke Klemme	3 mm
Schraube Klemme	di M10 x 35 mm

Artikel 041431 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041431 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

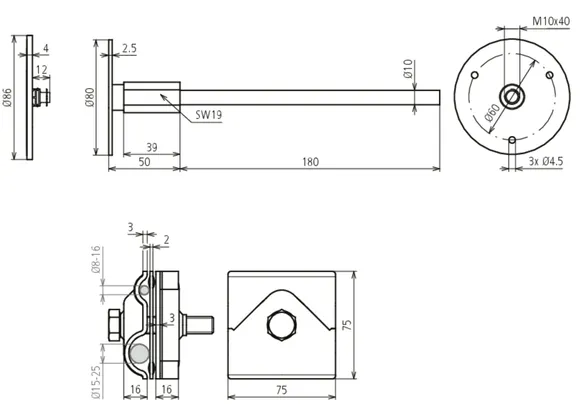

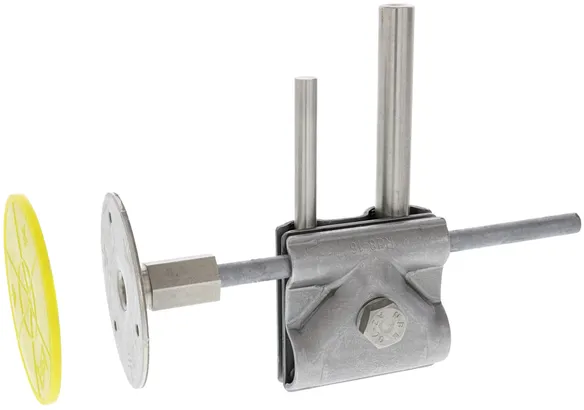

Mit Anschlussachse und Maxi-MV-Klemme

1 Produkt

Art.-Nr. 041440

GTIN , Zolltarifnr.: , Bruttogewicht: , VPE:

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm

Anschlussgewinde	M10
Werkstoff Platte	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Werkstoff Achse	St/tZn
Anschlussplatte Ø	80 mm
Abmessung Anschlussachse (Ø / Länge)	10 / 180 mm
Mindestlängen der Schrauben M10	35 mm (Gewindelänge 40 mm)
Werkstoff Klemme	St/blank
Klemmbereich Klemme Rd / Rd	(+/II) 8-16 / 15-25 mm
Abmessung Klemme	75 x 75 mm
Materialstärke Klemme	3 mm
Schraube Klemme	di M12 x 65 mm
