Verdrahtungszubehör STAK

Ermöglicht eine EMV-optimale Durchgangsverdrahtung nach DIN VDE 0100-534

Details

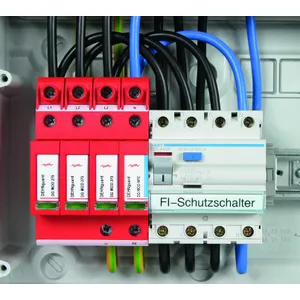

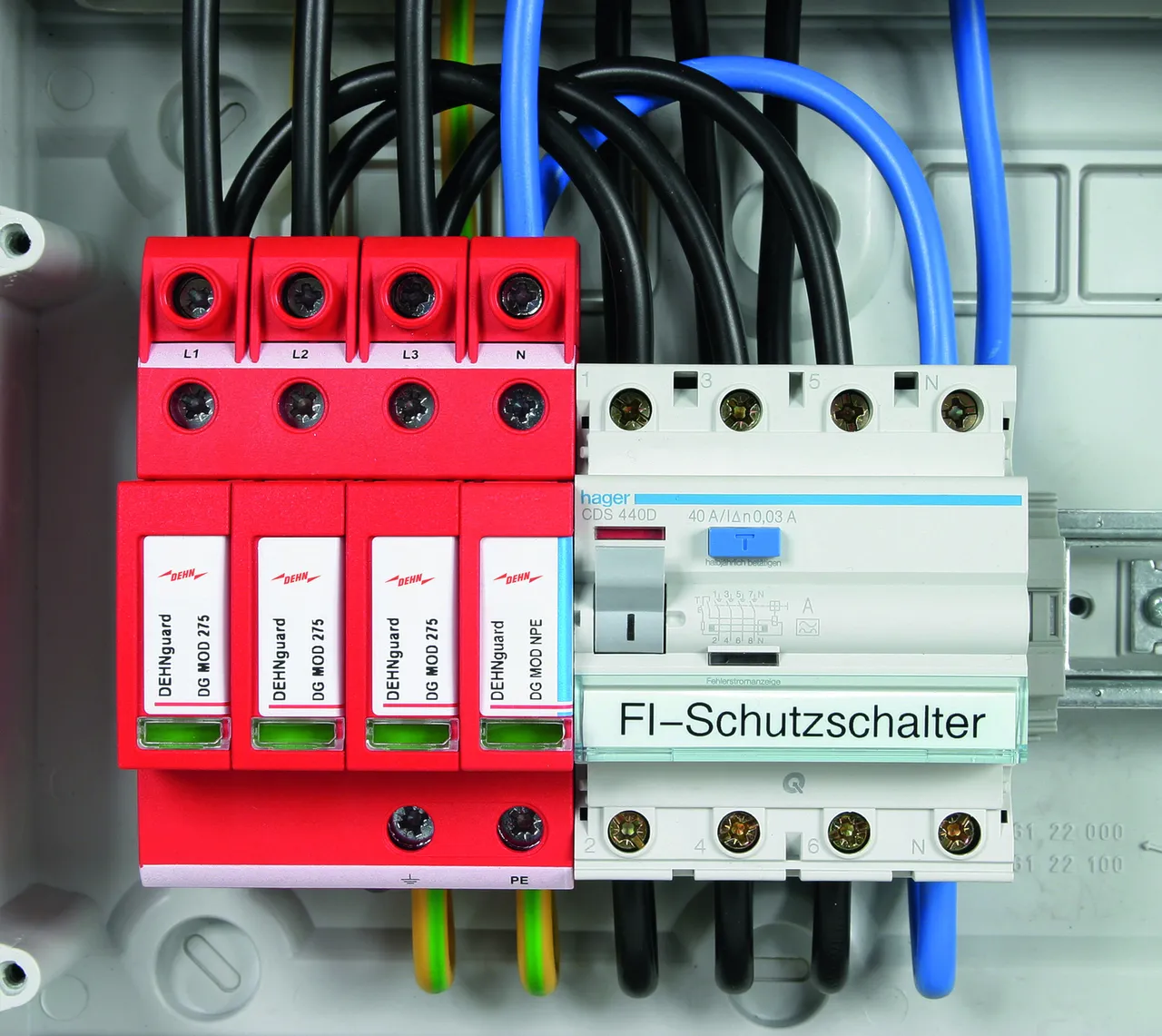

Umsetzung einer EMV-optimalen Durchgangsverdrahtung nach DIN VDE 0100-534 von Blitzstrom- und Überspannungs-Ableitern mittels STAK 2X16.
lorem ipsum

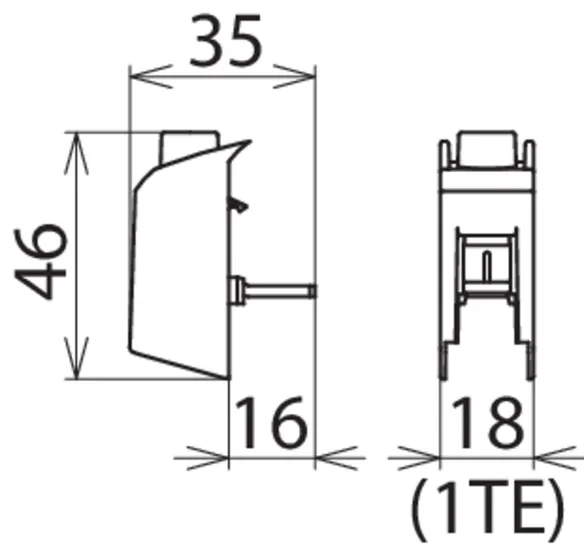

Stiftanschlussklemme STAK 25

Stiftanschlussklemme zur Umsetzung einer EMV-optimalen Durchgangsverdrahtung nach DIN VDE 0100-534 von Blitzstrom- und Überspannungs-Ableitern.

1 Produkt

Art.-Nr. 952589 STAK 25

GTIN 4013364132306, Zolltarifnr.: 85369010, Bruttogewicht: 17.40 g, VPE: 4.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 952589.stp

      Sie müssen angemeldet sein um 952589.stp herunterzuladen.

      Login
    • 952589.igs

      Sie müssen angemeldet sein um 952589.igs herunterzuladen.

      Login
    • 952589.jt

      Sie müssen angemeldet sein um 952589.jt herunterzuladen.

      Login
    • 952589.dwg

      Sie müssen angemeldet sein um 952589.dwg herunterzuladen.

      Login
    • 952589m_E.dxf

      Sie müssen angemeldet sein um 952589m_E.dxf herunterzuladen.

      Login
    • DEHN.952589.wspak

      Sie müssen angemeldet sein um DEHN.952589.wspak herunterzuladen.

      Login
    • DEHN.952589.edz

      Sie müssen angemeldet sein um DEHN.952589.edz herunterzuladen.

      Login

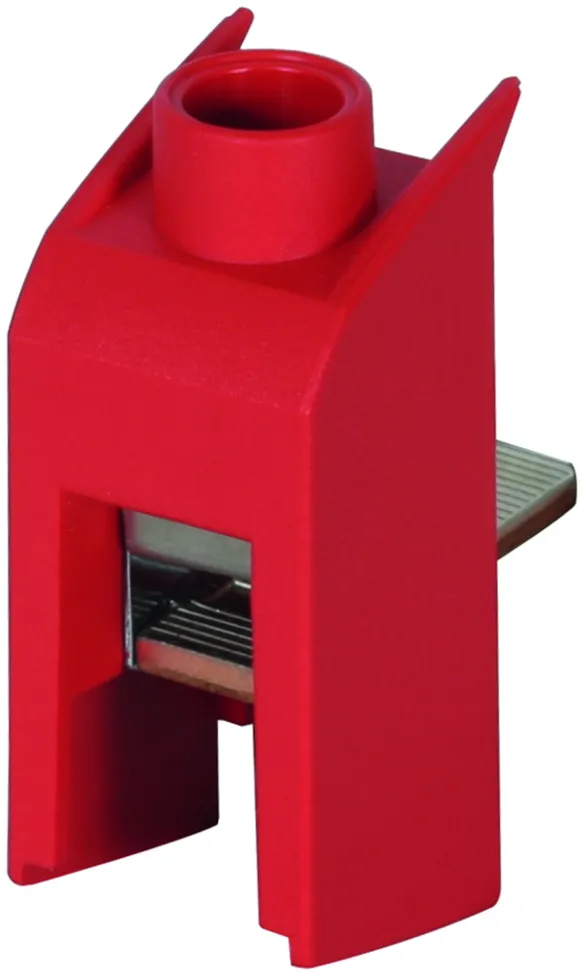

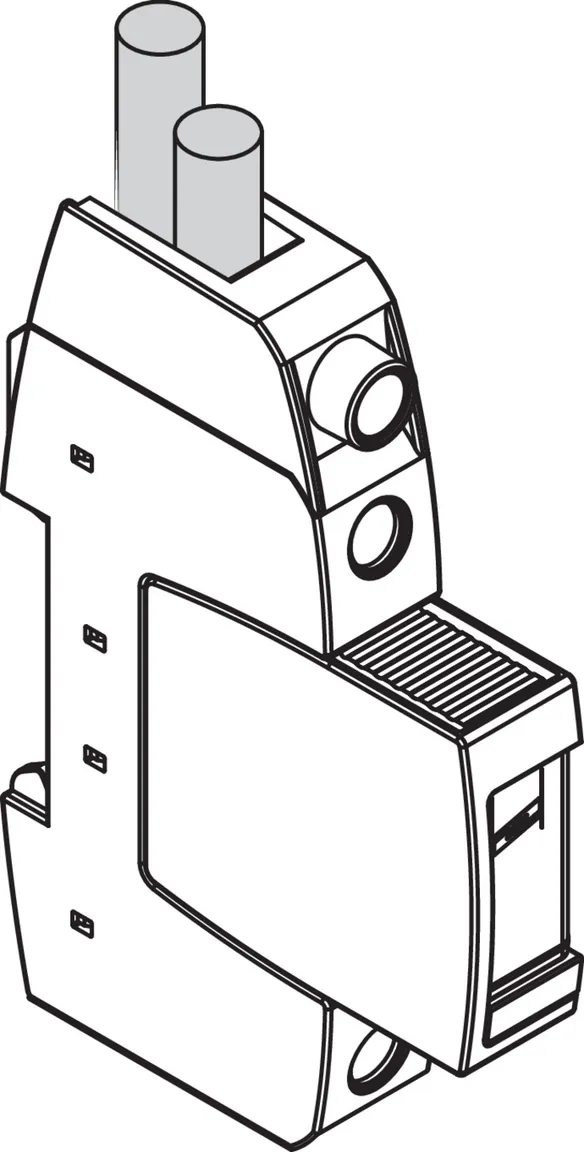

Stiftanschlussklemme STAK 25
Stiftanschlussklemme zur V-Verdrahtung
an Überspannungsschutzgeräten bis 25mm²

Fabrikat: DEHN
Typ: STAK 25
Art.-Nr.: 952589
oder gleichwertig.

Zertifikate



Technische Daten

Nennspannung AC / DC (UN ) 600 V
Max. PV-Spannung (UCPV) in der Anwendung mit DEHNguard M YPV ... 1200 V
Blitzstoßstrom (10/350 µs) 25 kA
Ableitstoßstrom (8/20 µs) 50 kA
Anschlussquerschnitt (min. ) 1,5 mm2 ein- / feindrähtig
Anschlussquerschnitt (max. ) 25 mm2 mehr- / 16 mm2 feindrähtig
Anschlussart vorne

Artikel 952589 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952589 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

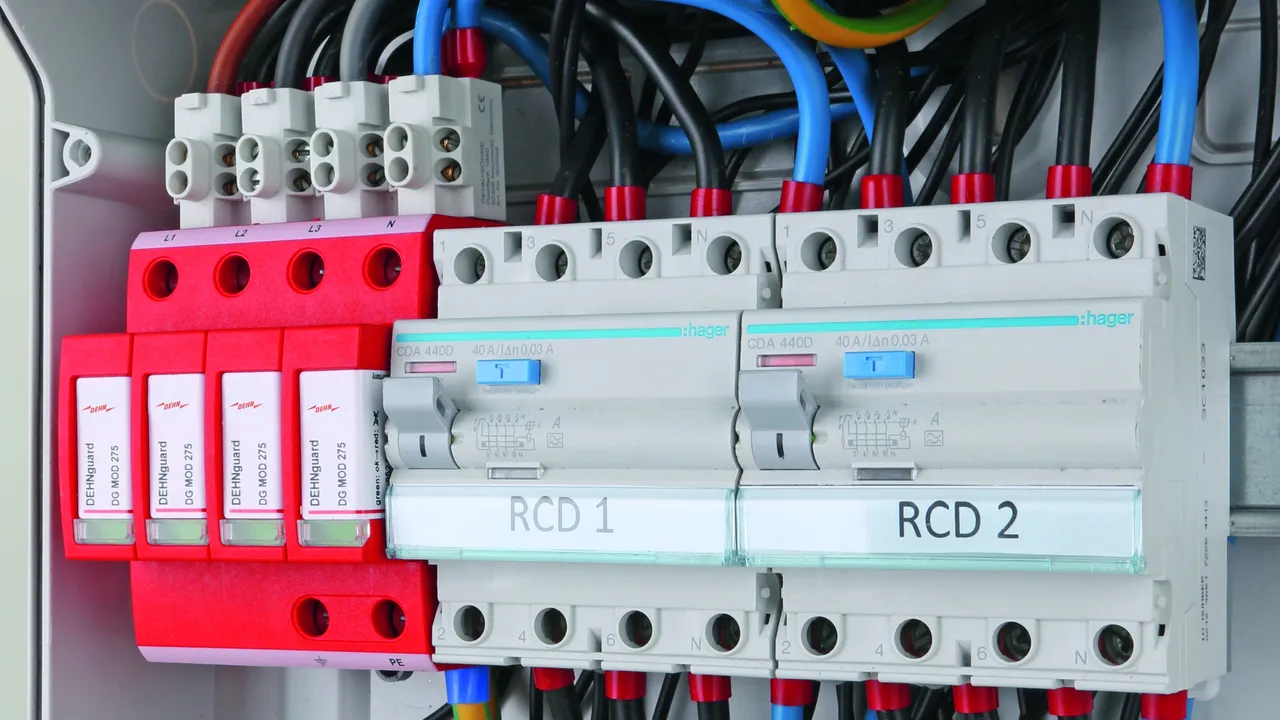

Stiftanschlussklemme STAK 3X16

Stiftanschlussklemme zur Umsetzung einer EMV-optimalen Durchgangsverdrahtung nach DIN VDE 0100-534 von Blitzstrom- und Überspannungs-Ableitern.

1 Produkt

Art.-Nr. 900588 STAK 3X16

GTIN 4013364323933, Zolltarifnr.: 85369010, Bruttogewicht: 40.00 g, VPE: 4.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900588.stp

      Sie müssen angemeldet sein um 900588.stp herunterzuladen.

      Login
    • 900588.igs

      Sie müssen angemeldet sein um 900588.igs herunterzuladen.

      Login
    • 900588.jt

      Sie müssen angemeldet sein um 900588.jt herunterzuladen.

      Login
    • 900588.dwg

      Sie müssen angemeldet sein um 900588.dwg herunterzuladen.

      Login
    • 900588m_D.dxf

      Sie müssen angemeldet sein um 900588m_D.dxf herunterzuladen.

      Login
    • DEHN.900588.wspak

      Sie müssen angemeldet sein um DEHN.900588.wspak herunterzuladen.

      Login
    • DEHN.900588.edz

      Sie müssen angemeldet sein um DEHN.900588.edz herunterzuladen.

      Login

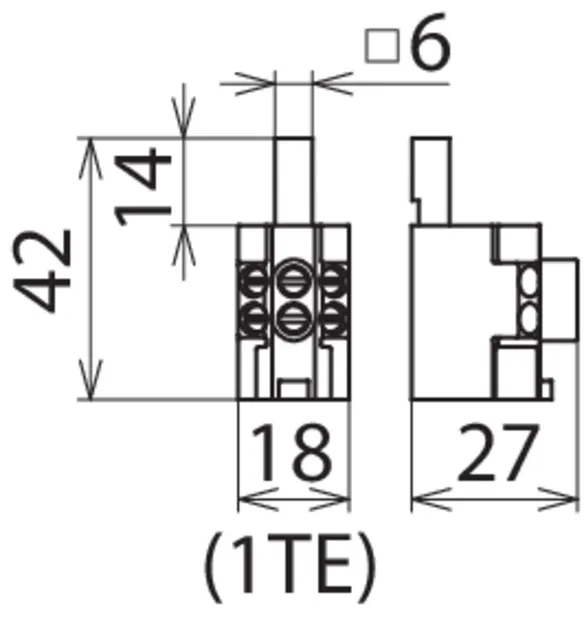

Stiftanschlussklemme STAK 3X16
Klemmen-Ausführung zur V-Verdrahtung
Anschlussquerschnitt: 3 x 16 mm2

Fabrikat: DEHN
Typ: STAK 3X16
Art.-Nr.: 900588
oder gleichwertig.

Zertifikate



Technische Daten

Nennspannung AC / DC (UN ) 690 V / 1500 V
Laststrom bei V-Verdrahtung 80 A
Blitzstoßstrom (10/350 µs) 25 kA
Anschlussquerschnitt (min. ) 1,5 mm2 ein- / feindrähtig
Anschlussquerschnitt (max. ) 16 mm2 mehr- / 10 mm2 feindrähtig
Anschlussart vorne

Artikel 900588 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900588 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

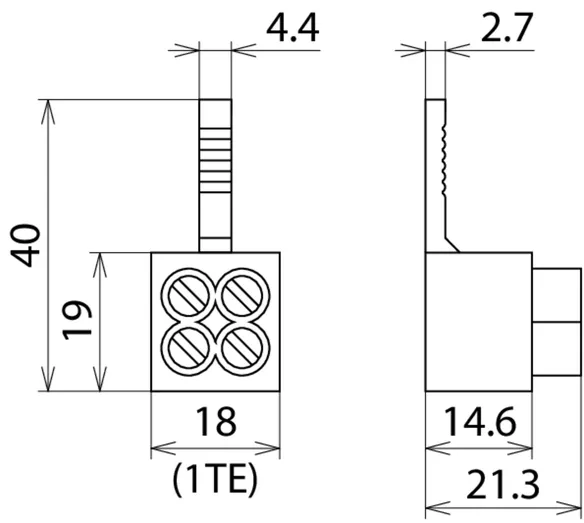

Stiftanschlussklemme STAK 2X16

Stiftanschlussklemme zur Umsetzung einer EMV-optimalen Durchgangsverdrahtung nach DIN VDE 0100-534 von Blitzstrom- und Überspannungs-Ableitern.

1 Produkt

Art.-Nr. 900589 STAK 2X16

GTIN 4013364109339, Zolltarifnr.: 85369010, Bruttogewicht: 20.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

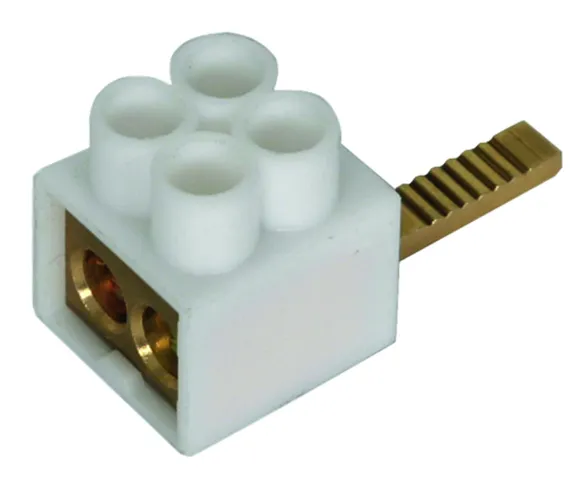

Stiftanschlussklemme STAK 2X16
Doppelklemmen-Ausführung zur V-Verdrahtung
Anschlussquerschnitt: 2 x 16 mm2

Fabrikat: DEHN
Typ: STAK 2X16
Art.-Nr.: 900589
oder gleichwertig.



Technische Daten

Blitzstoßstrom (10/350 µs) 25 kA
Anschlussquerschnitt (min. ) 2x 1,5 mm2
Anschlussquerschnitt (max. ) 2x max. 16 mm2
Anschlussart vorne (Doppelklemme)

Artikel 900589 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900589 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
