BLITZDUCTORconnect – Kompakt

Universell einsetzbarer Blitzstrom- und Überspannungs-Ableiter

Zum Schutz von Datenbus-Schnittstellen und MSR-Kreise
Hohes Ableitvermögen 3 kA (10/350 µs), 10 kA (8/20 µs)
Maximale Stoßstrombelastbarkeit (8/20 µs) I_max bis 20 kA
Niedrige Schutzpegel, auch für Endgeräteschutz geeignet

Kompakter Ableiter

Schneller und einfacher Leitungsanschluss durch Push-In-Anschlusstechnik
Hohe Anlagenverfügbarkeit durch Failsafe-Verhalten

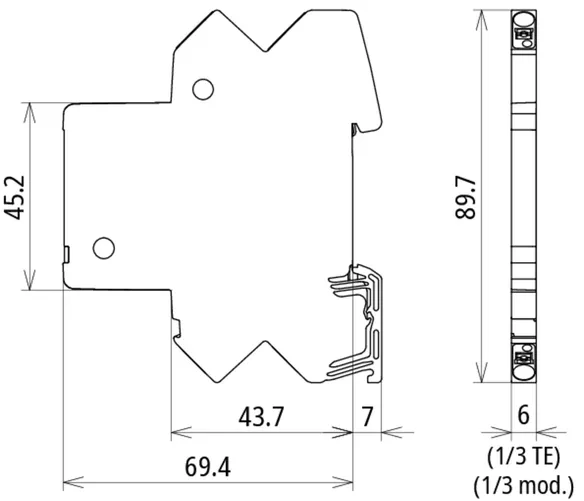

Funktionsoptimiertes Gerätedesign in 6 mm Baubreite

Im Ableiter integrierter LifeCheck und optische Statusanzeige
Einfache Status-Fernmeldung mit optionaler FM-Einheit
Vibrations- und schockgeprüft für den sicheren Betrieb

Details

**Einfache Wartung**

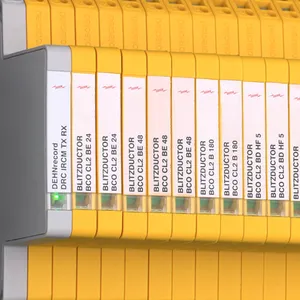

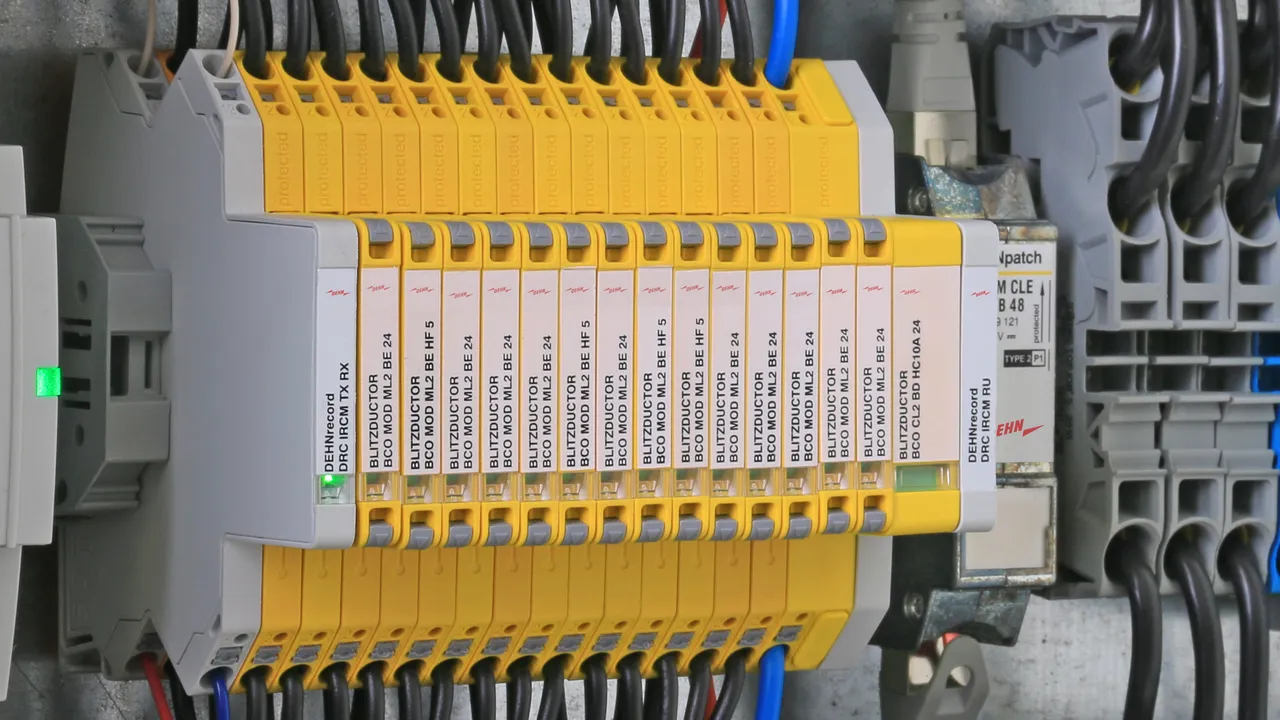

Statusmeldung mit Überwachungseinheit für Ableitergruppen

lorem ipsum — **Einfache Wartung**
Statusmeldung mit Überwachungseinheit für Ableitergruppen

**Schnell geprüft – auf einen Blick**

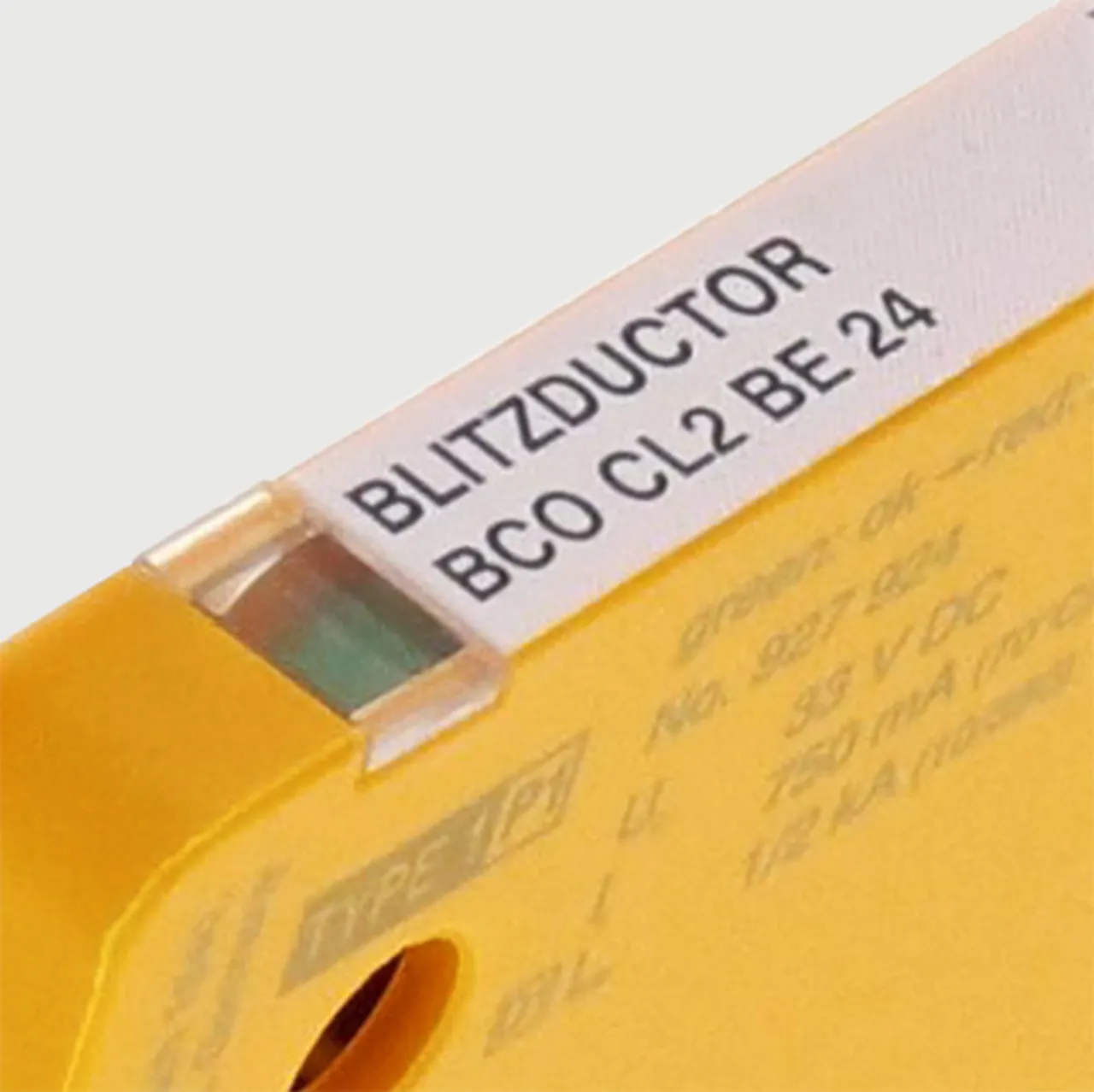

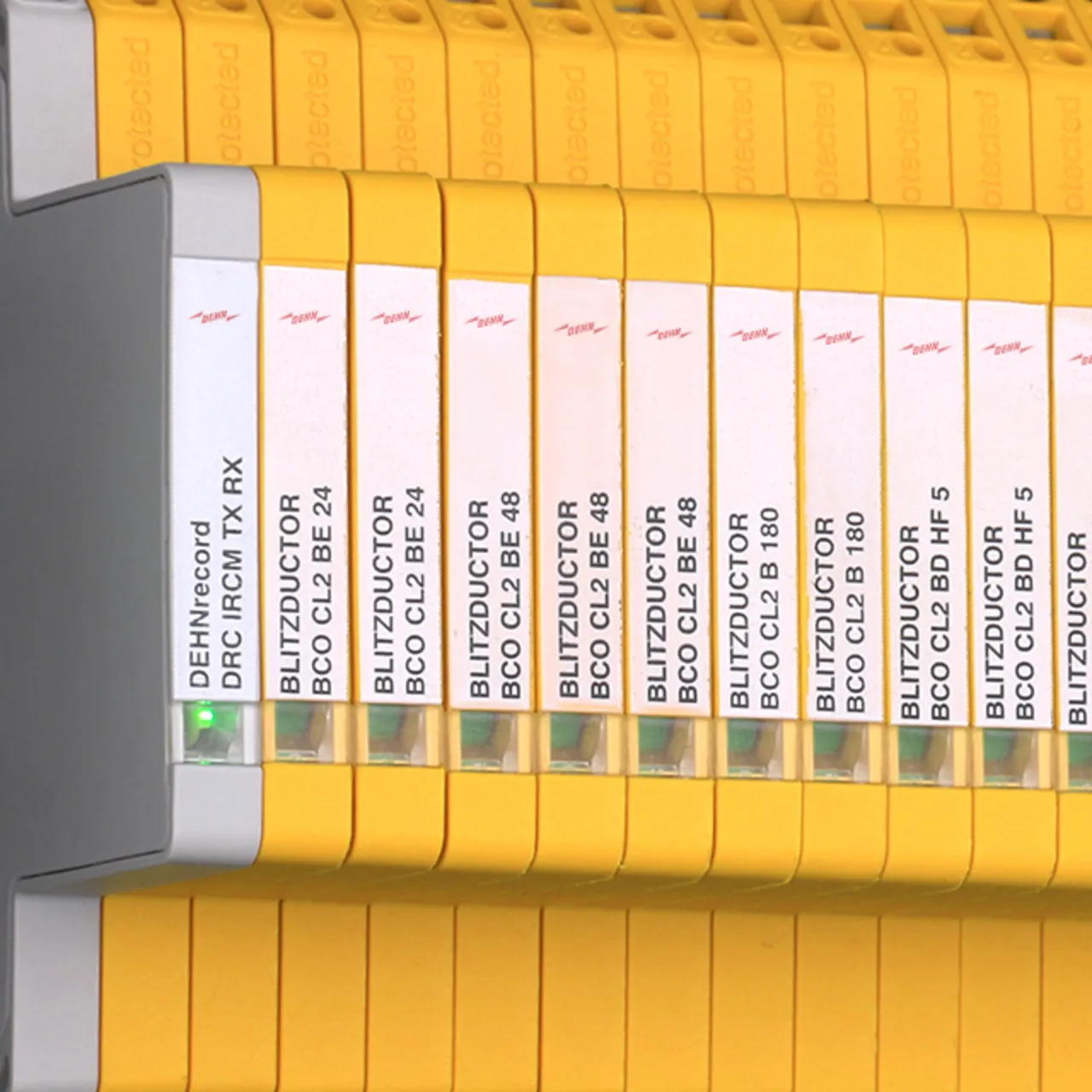

Integrierte Anzeige zur einfachen und schnellen Wartung

**Höchste Anlagenverfügbarkeit**
Zulassungen für den Einsatz in eigensicheren Messkreisen

**Connect = Protect**

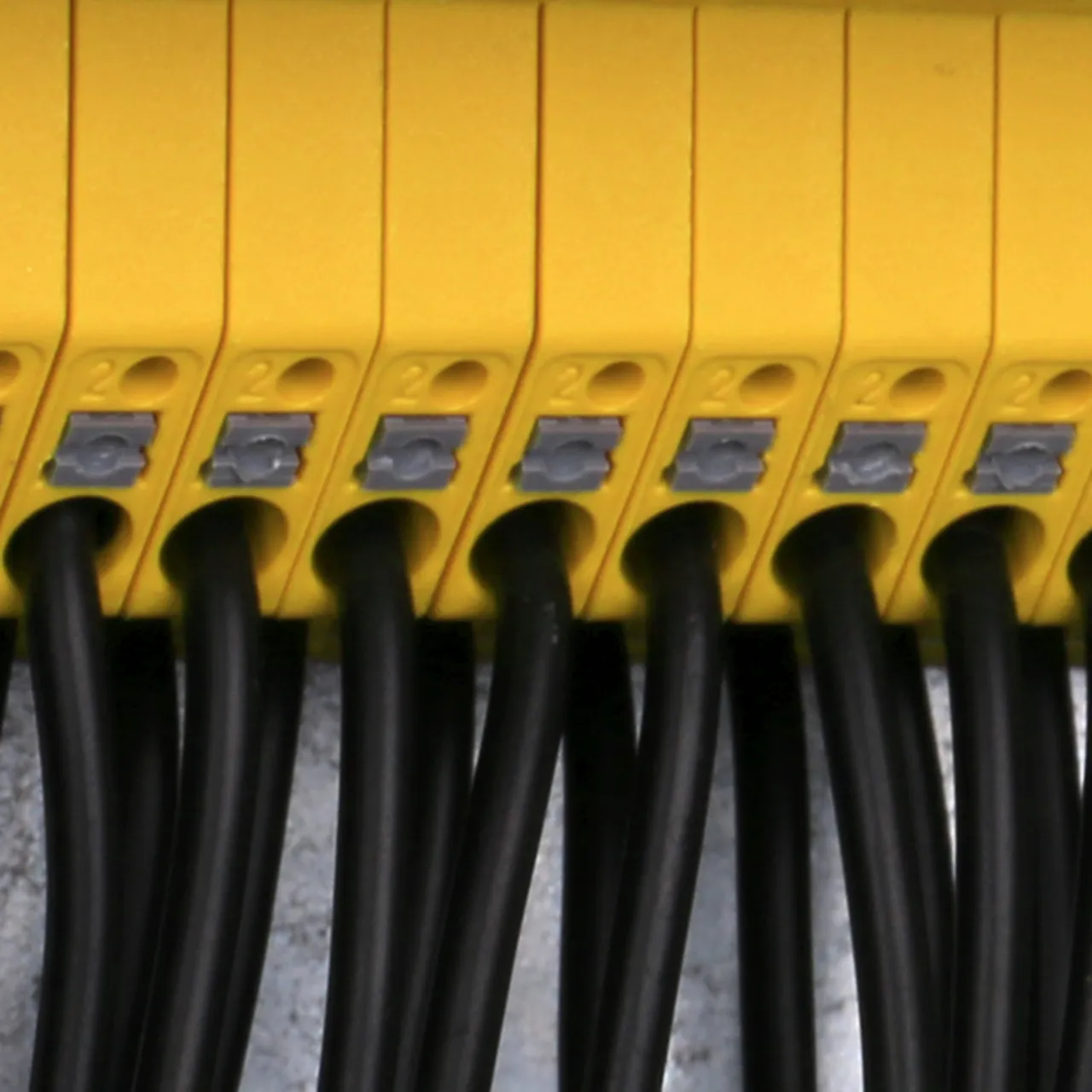

Push-In-Anschlusstechnik für einfachen und schnellen Leitungsanschluss

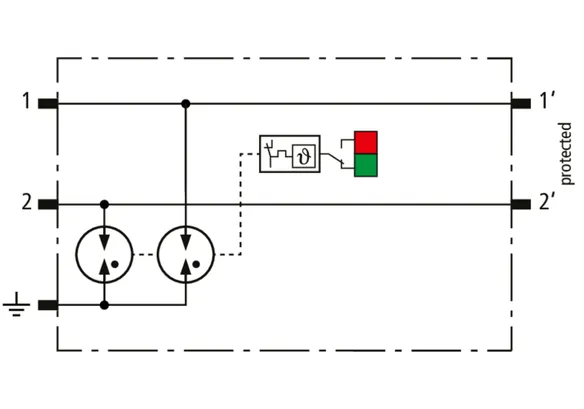

BCO CL2 B 180

Platzsparender, kompakter Blitzstrom-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 2 Einzeladern für den Blitzschutz-Potentialausgleich sowie die Ausführung einer indirekten Erdung geschirmter Leitungen.

1 Produkt

Art.-Nr. 927910 BCO CL2 B 180

GTIN 4013364411739, Zolltarifnr.: 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Blitzstrom-Ableiter BLITZDUCTORconnect CL2 B 180
kompakter Blitzstrom-Ableiter zum Schutz
von 2 Einzeladern für den
Blitzschutz-Potentialausgleich sowie die
Ausführung einer indirekten Erdung
geschirmter Leitungen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1
Impulskategorie: C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 180,0 V DC / 127,0 V AC
Nennstrom bei 80°C: 1,2 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO CL2 B 180
Art.-Nr.: 927910
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	A
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom (I_L )	1,2 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	0 Ohm
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Ableiterklasse	A
Impulskategorie	D1, C2, C3
Nennspannung (U_N )	180 V
Höchste Dauerspannung DC (U_C )	180 V
Höchste Dauerspannung AC (U_C )	127 V
Nennstrom (I_L )	1,2 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_p )	≤ 1100 V
Schutzpegel Ad-PG bei I_nC2 (U_p )	≤ 800 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_p )	≤ 950 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 700 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-Ad bei 100 Ohm (f_G )	150 MHz
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	- - - - - - - - - - - - - - - - - - - -
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_p )	≤ 700 V

Artikel 927910 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927910 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

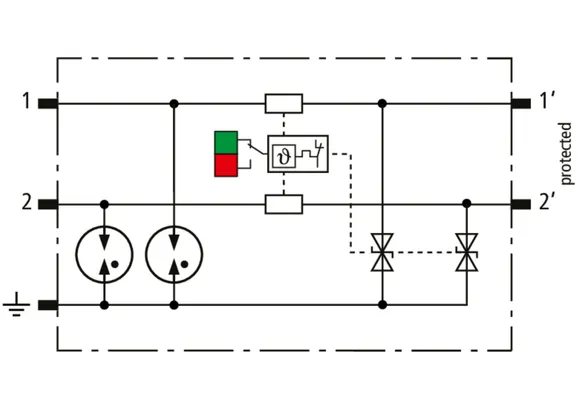

BCO CL2 BE

Platzsparender, kompakter Kombi-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 2 Einzeladern mit gemeinsamen Bezugspotential sowie unsymmetrischer Schnittstellen.

3 Produkte

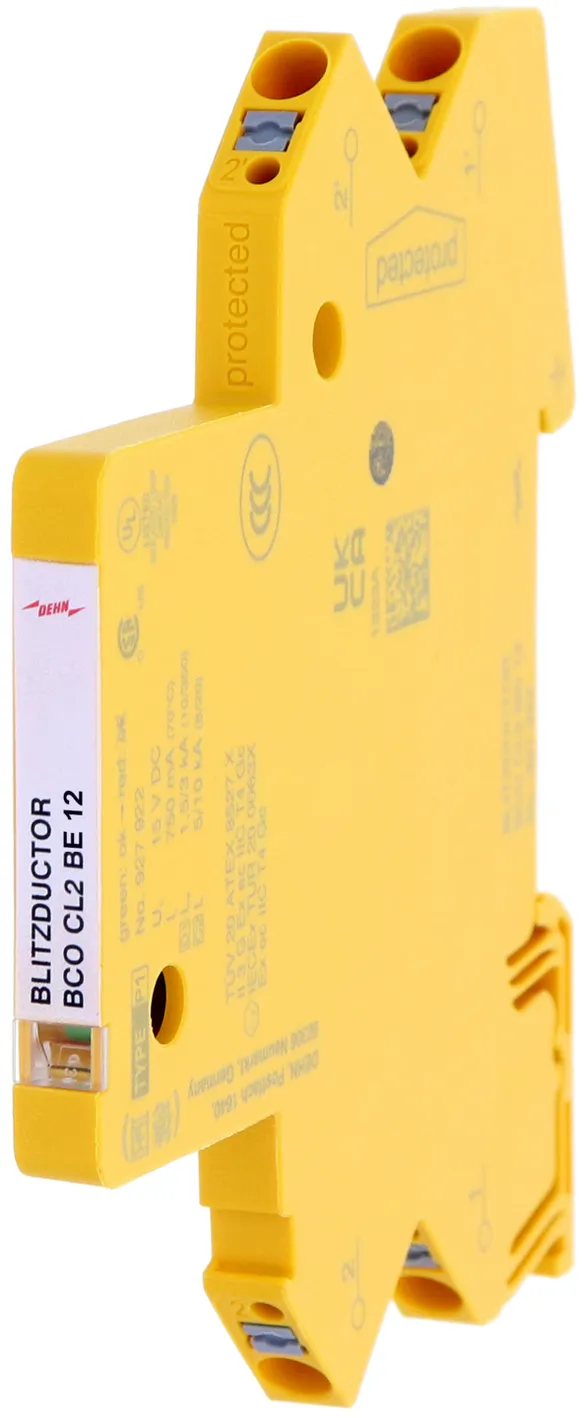

Art.-Nr. 927922 BCO CL2 BE 12

GTIN 4013364411951, Zolltarifnr.: 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect CL2 BE 12
kompakter Kombi-Ableiter zum Schutz
von 2 Einzeladern mit gemeinsamen
Bezugspotential sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 15,0 V DC / 10,6 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO CL2 BE 12
Art.-Nr.: 927922
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Höchste Dauerspannung DC (U_C )	15 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	1,4 MHz
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Höchste Dauerspannung AC (U_C )	10,6 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_p )	≤ 48 V
Schutzpegel Ad-PG bei I_nC2 (U_p )	≤ 45 V
Schutzpegel Ad-Ad bei I_nC1 (U_p )	≤ 48 V
Schutzpegel Ad-PG bei I_nC1 (U_p )	≤ 45 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_p )	≤ 38 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 20 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	1,4 MHz
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	- - - - - - - - - - - - - - - - - - - -
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_p )	≤ 20 V

Artikel 927922 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927922 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927924 BCO CL2 BE 24

GTIN 4013364411968, Zolltarifnr.: 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect CL2 BE 24
kompakter Kombi-Ableiter zum Schutz
von 2 Einzeladern mit gemeinsamen
Bezugspotential sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 33,0 V DC / 23,3 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO CL2 BE 24
Art.-Nr.: 927924
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Höchste Dauerspannung DC (U_C )	33 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,4 MHz
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Höchste Dauerspannung AC (U_C )	23,3 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_p )	≤ 90 V
Schutzpegel Ad-PG bei I_nC2 (U_p )	≤ 75 V
Schutzpegel Ad-Ad bei I_nC1 (U_p )	≤ 90 V
Schutzpegel Ad-PG bei I_nC1 (U_p )	≤ 75 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_p )	≤ 85 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 45 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,4 MHz
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	- - - - - - - - - - - - - - - - - - - -
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_p )	≤ 45 V

Artikel 927924 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927924 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927925 BCO CL2 BE 48

GTIN 4013364411975, Zolltarifnr.: 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect CL2 BE 48
kompakter Kombi-Ableiter zum Schutz
von 2 Einzeladern mit gemeinsamen Bezugspotential
sowie unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 54,0 V DC / 38,1 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO CL2 BE 48
Art.-Nr.: 927925
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Höchste Dauerspannung DC (U_C )	54 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5 MHz
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	54 V
Höchste Dauerspannung AC (U_C )	38,1 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_p )	≤ 140 V
Schutzpegel Ad-PG bei I_nC2 (U_p )	≤ 90 V
Schutzpegel Ad-Ad bei I_nC1 (U_p )	≤ 140 V
Schutzpegel Ad-PG bei I_nC1 (U_p )	≤ 90 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_p )	≤ 130 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 68 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5 MHz
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	- - - - - - - - - - - - - - - - - - - -
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_p )	≤ 68 V

Artikel 927925 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927925 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

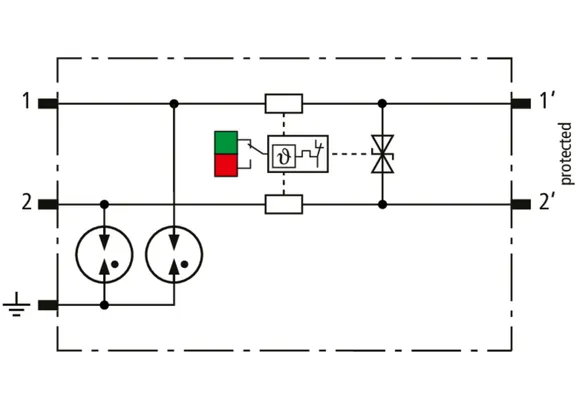

BCO CL2 BD

Platzsparender, kompakter Kombi-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen.

3 Produkte

Art.-Nr. 927942 BCO CL2 BD 12

GTIN 4013364411777, Zolltarifnr.: 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect CL2 BD 12
kompakter Kombi-Ableiter zum Schutz
einer Doppelader erdpotentialfreier
symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 15,0 V DC / 10,6 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO CL2 BD 12
Art.-Nr.: 927942
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Höchste Dauerspannung DC (U_C )	15 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	2,6 MHz
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	12 V
Höchste Dauerspannung DC (U_C )	15 V
Höchste Dauerspannung AC (U_C )	10,6 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_p )	≤ 32 V
Schutzpegel Ad-PG bei I_nC2 (U_p )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_p )	≤ 32 V
Schutzpegel Ad-PG bei I_nC1 (U_p )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_p )	≤ 20 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	2,6 MHz
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	- - - - - - - - - - - - - - - - - - - -
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_p )	≤ 600 V

Artikel 927942 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927942 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927944 BCO CL2 BD 24

GTIN 4013364411784, Zolltarifnr.: 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect CL2 BD 24
kompakter Kombi-Ableiter zum Schutz
einer Doppelader erdpotentialfreier
symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige
Höchste Dauerspannung: 36,0 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Leitungsanschluss: Push-in
Baubreite 6 mm

Fabrikat: DEHN
Typ: BCO CL2 BD 24
Art.-Nr.: 927944
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5,8 MHz
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_p )	≤ 57 V
Schutzpegel Ad-PG bei I_nC2 (U_p )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_p )	≤ 57 V
Schutzpegel Ad-PG bei I_nC1 (U_p )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_p )	≤ 46 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	5,8 MHz
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	- - - - - - - - - - - - - - - - - - - -
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_p )	≤ 600 V

Artikel 927944 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927944 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927945 BCO CL2 BD 48

GTIN 4013364411807, Zolltarifnr.: 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect CL2 BD 48
kompakter Kombi-Ableiter zum Schutz
einer Doppelader erdpotentialfreier
symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige
Höchste Dauerspannung: 56,0 V DC / 39,6 V AC
Nennstrom bei 70°C: 0,75 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Leitungsanschluss: Push-in
Baubreite 6 mm

Fabrikat: DEHN
Typ: BCO CL2 BD 48
Art.-Nr.: 927945
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Höchste Dauerspannung DC (U_C )	56 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,2 MHz
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	56 V
Höchste Dauerspannung AC (U_C )	39,6 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_p )	≤ 90 V
Schutzpegel Ad-PG bei I_nC2 (U_p )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_p )	≤ 90 V
Schutzpegel Ad-PG bei I_nC1 (U_p )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_p )	≤ 70 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,2 MHz
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	- - - - - - - - - - - - - - - - - - - -
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_p )	≤ 600 V

Artikel 927945 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927945 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

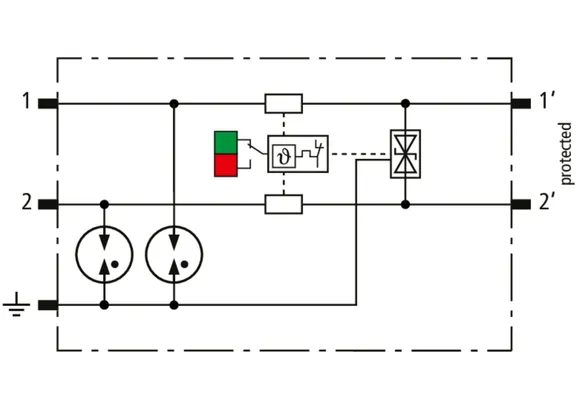

BCO CL2 BE HF

Platzsparender, kompakter Kombi-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 2 Einzeladern hochfrequenter Übertragungen mit gemeinsamen Bezugspotential sowie unsymmetrischer Schnittstellen.

1 Produkt

Art.-Nr. 927970 BCO CL2 BE HF 5

GTIN 4013364411982, Zolltarifnr.: 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect CL2 BE HF 5
kompakter Kombi-Ableiter zum Schutz
von 2 Einzeladern hochfrequenter Übertragungen
mit gemeinsamen Bezugspotential sowie
unsymmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P1
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 8,5 V DC / 6,0 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO CL2 BE HF 5
Art.-Nr.: 927970
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	M
Höchste Dauerspannung DC (U_C )	8,5 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Ableiterklasse	M
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Höchste Dauerspannung AC (U_C )	6,0 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_p )	≤ 50 V
Schutzpegel Ad-PG bei I_nC2 (U_p )	≤ 70 V
Schutzpegel Ad-Ad bei I_nC1 (U_p )	≤ 50 V
Schutzpegel Ad-PG bei I_nC1 (U_p )	≤ 70 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_p )	≤ 15 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 15 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-PG (f_G )	100 MHz
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	- - - - - - - - - - - - - - - - - - - -
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_p )	≤ 15 V

Artikel 927970 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927970 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

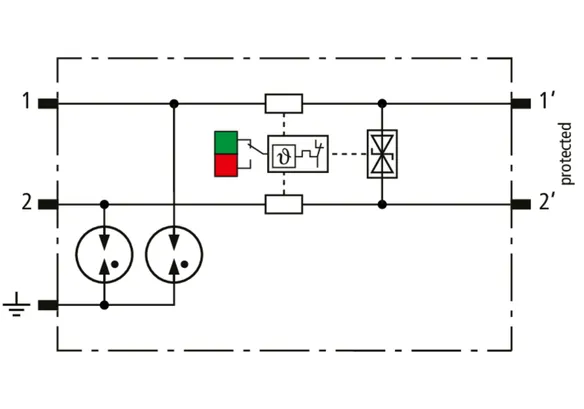

BCO CL2 BD HF

Platzsparender, kompakter Kombi-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier hochfrequenter Bussysteme sowie symmetrischer Schnittstellen.

1 Produkt

Art.-Nr. 927971 BCO CL2 BD HF 5

GTIN 4013364411999, Zolltarifnr.: 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect CL2 BD HF 5
kompakter Kombi-Ableiter zum Schutz
von 1 Doppelader erdpotentialfreier
hochfrequenter Bussysteme sowie
symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 8,5 V DC / 6,0 V AC
Nennstrom bei 70°C: 0,75 A
Grenzfrequenz 100 MHz
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Leitungsanschluss: Push-In

Fabrikat: DEHN
Typ: BCO CL2 BD HF 5
Art.-Nr.: 927971
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Höchste Dauerspannung DC (U_C )	8,5 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	8,5 V
Höchste Dauerspannung AC (U_C )	6,0 V
Nennstrom bei 70 °C (I_L )	0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_p )	≤ 42 V
Schutzpegel Ad-PG bei I_nC2 (U_p )	≤ 600 V
Schutzpegel Ad-Ad bei I_nC1 (U_p )	≤ 42 V
Schutzpegel Ad-PG bei I_nC1 (U_p )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_p )	≤ 15 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
ATEX-Zulassungen	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-Zulassungen	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Erweiterte technische Daten:	- - - - - - - - - - - - - - - - - - - -
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_p )	≤ 600 V

Artikel 927971 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927971 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

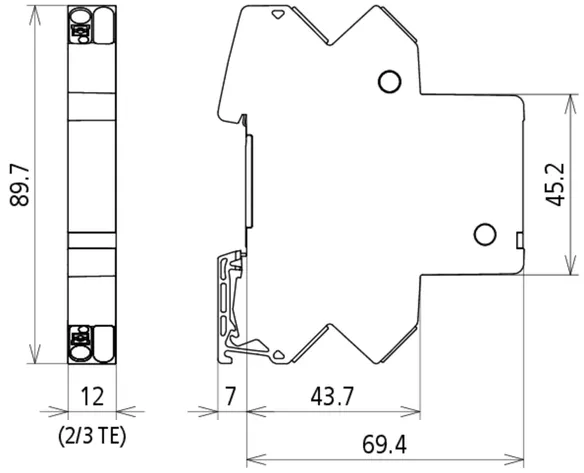

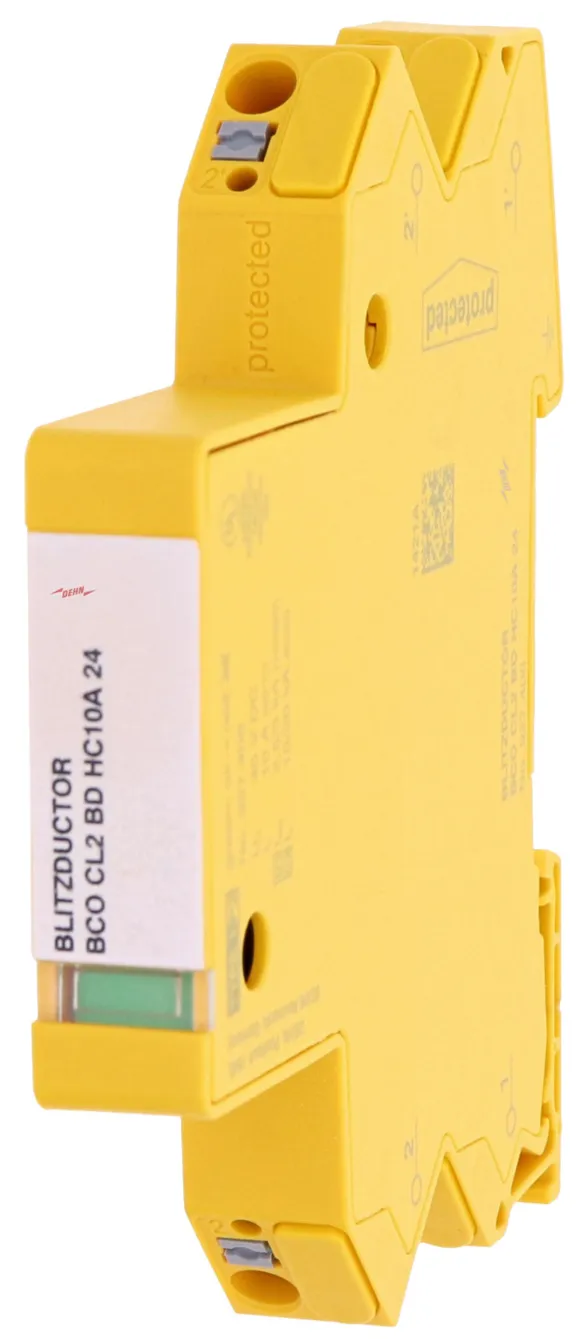

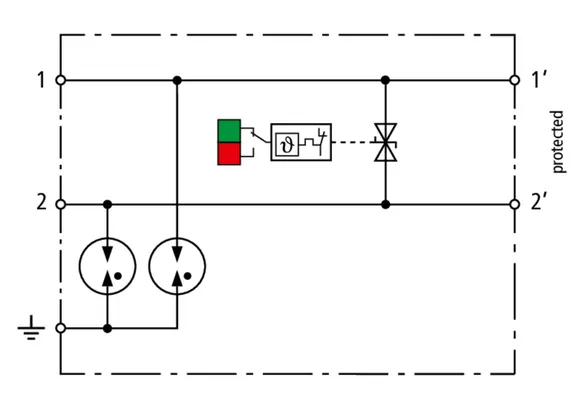

BCO CL2 BD HC10A 24

Platzsparender, kompakter Kombi-Ableiter in 12 mm Baubreite und Push-In Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdfreier DC-Versorgungen für informationstechnische Systeme und MSR Kreise.

1 Produkt

Art.-Nr. 927408 BCO CL2 BD HC10A 24

GTIN 4013364463653, Zolltarifnr.: 85363010, Bruttogewicht: 68.30 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect CL2 BD HC10A 24
kompakter Kombi-Ableiter zum Schutz einer
Doppelader erdfreier DC-Versorgungen für
informationstechnische Systeme und MSR Kreise
geprüft nach EN/IEC 61643-21 und
energetisch koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige
Höchste Dauerspannung: 45,0 V DC / 31,8 V AC
Nennstrom bei 80°C: 10 A
C2 Nennableitstoßstrom pro Ader (8/20): 10 kA
C2 Nennableitstoßstrom gesamt (8/20): 20 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 5 kA
Leitungsanschluss: Push-In
Baubreite 12 mm

Fabrikat: DEHN
Typ: BCO CL2 BD HC10A 24
Art.-Nr.: 927408
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Höchste Dauerspannung DC (U_C )	45 V
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Serienimpedanz pro Ader	0 Ohm
Zulassungen	UL, EAC, SIL

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	45 V
Höchste Dauerspannung AC (U_C )	31,8 V
Nennstrom bei 80 °C (I_L )	10 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_n 1 kA C2 (U_p )	≤ 100 V
Schutzpegel Ad-PG bei I_nC2 (U_p )	≤ 800 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 800 V
Serienimpedanz pro Ader	0 Ohm
Grenzfrequenz Ad-Ad bei 100 Ohm (f_G )	2 MHz
Kapazität Ad-Ad (C)	≤ 2,0 nF
Kapazität Ad-PG (C)	≤ 20 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6, UL 94 V-0
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL, EAC, SIL

Artikel 927408 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927408 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

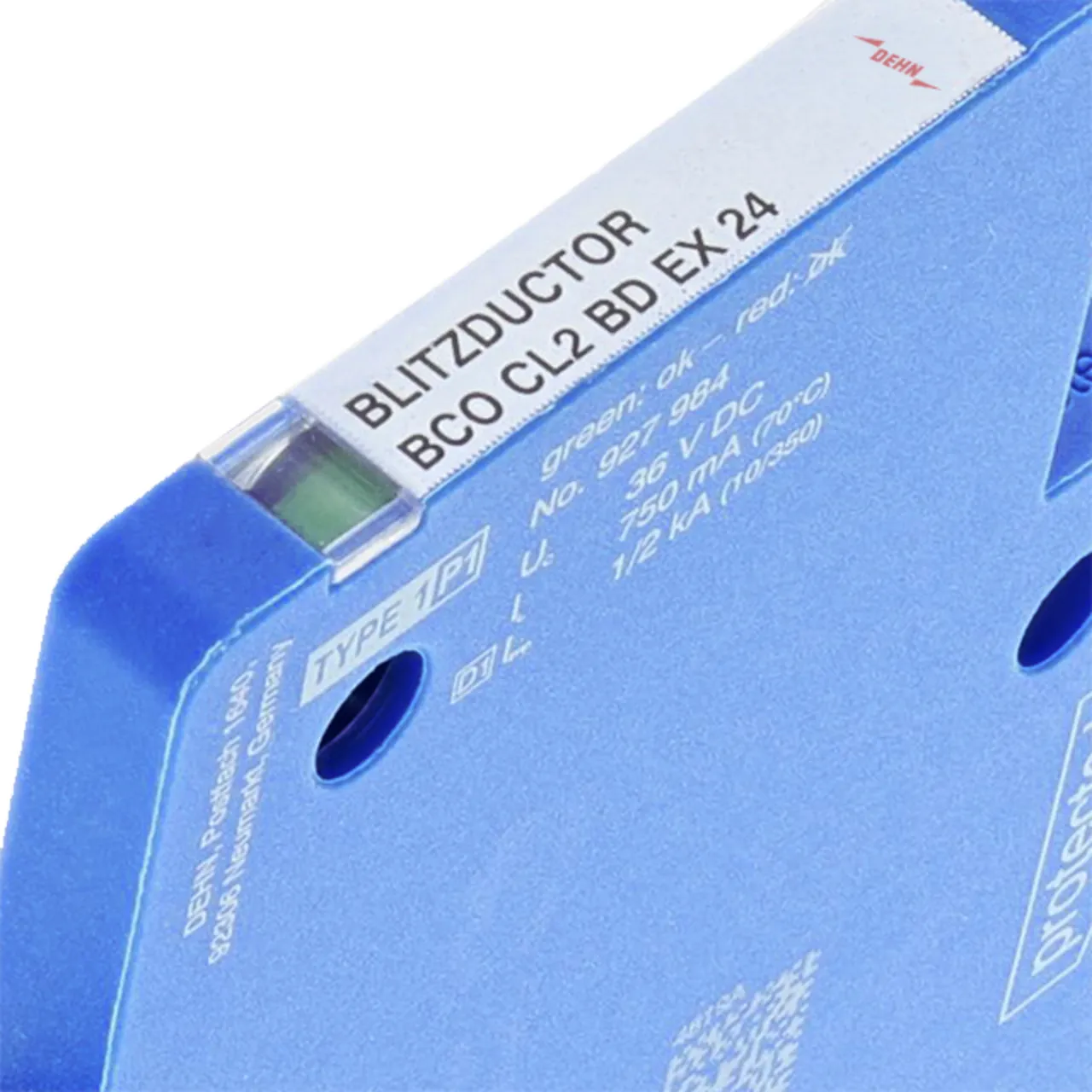

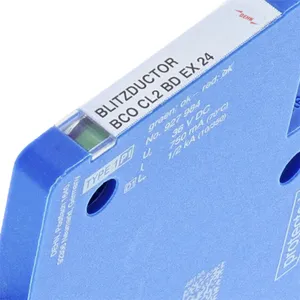

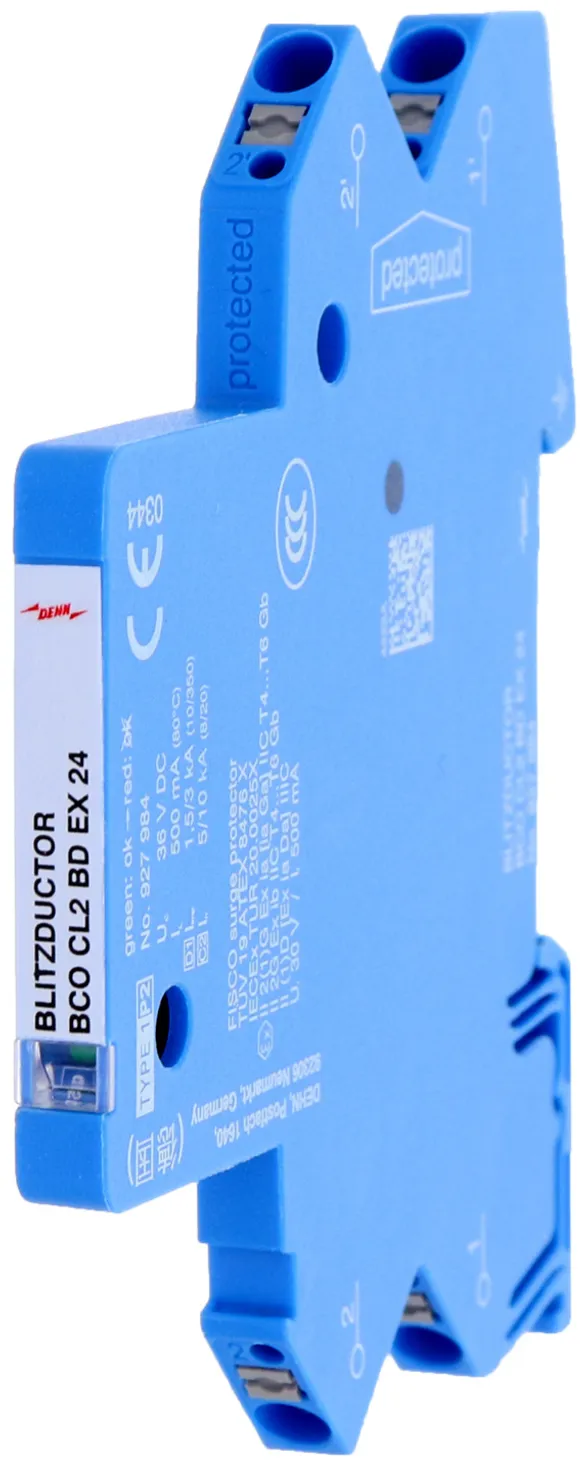

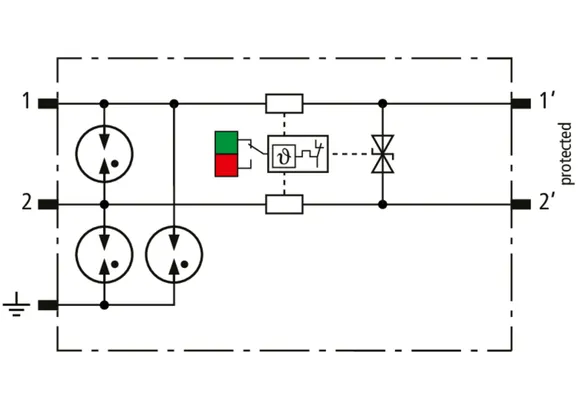

BCO CL2 BD EX 24

Platzsparender, kompakter Überspannungs-Ableiter in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader eigensicherer Messkreise und Bussysteme. Erfüllt Anforderungen nach FISCO. Isolationsfestigkeit >500 V Ader-Erde.

1 Produkt

Art.-Nr. 927984 BCO CL2 BD EX 24

GTIN 4013364412002, Zolltarifnr.: 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Kombi-Ableiter BLITZDUCTORconnect CL2 BD EX 24
kompakter Kombi-Ableiter zum Schutz
einer Doppelader eigensicherer, potentialfreier
symmetrischer Schnittstellen
geprüft nach EN/IEC 61643-21 und energetisch
koordiniert nach IEC 61643-22
Ableiterklasse Type 1 / P2
Impulskategorie: C1, C2, C3, B2, D1
Statusanzeige, Baubreite 6 mm
Höchste Dauerspannung: 36,0 V DC / 25,4 V AC
Nennstrom bei 70°C: 0,75 A
Max. Eingangsspannung nach EN 60079-11: 30 V
Max. Eingangsstrom nach EN 60079-11: 0,5 A
C2 Nennableitstoßstrom pro Ader (8/20): 5 kA
C2 Nennableitstoßstrom gesamt (8/20): 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 1,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 3 kA
Leitungsanschluss: Push-in

Fabrikat: DEHN
Typ: BCO CL2 BD EX 24
Art.-Nr.: 927984
oder gleichwertig.

Zertifikate

Technische Daten

Ableiterklasse	L
Höchste Dauerspannung DC (U_C )	36 V
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,5 MHz
Zulassungen	EACEx, ATEX, IECEx, CCC, SIL

Ableiterklasse	L
Impulskategorie	D1, C1, C2, C3, B2
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom bei 80 °C (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	3 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_p )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_p )	≤ 1100 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_p )	≤ 48 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1000 V
Serienimpedanz pro Ader	1 Ohm
Grenzfrequenz Ad-Ad (f_G )	3,5 MHz
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-2,5 mm²
Anschlussquerschnitt feindrähtig	0,2-2,5 mm²
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	blau
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	EACEx, ATEX, IECEx, CCC, SIL
ATEX-Zulassungen (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX-Zulassungen (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX-Zulassungen (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx-Zulassungen (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-Zulassungen (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx-Zulassungen (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Erweiterte technische Daten:	- - - - - - - - - - - - - - - - - - - -
– Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Schutzpegel Ad-PG bei 1 kV/μs C3 nach Belastung mit I_max (U_p )	≤ 1000 V

Artikel 927984 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927984 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BLITZDUCTORconnect – Kompakt

Details

BCO CL2 B 180

Art.-Nr. 927910 BCO CL2 B 180

Sie müssen angemeldet sein um 9279XX.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XX.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XX.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XX.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XXm_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927910.wspak herunterzuladen.

Sie müssen angemeldet sein um 9279XX_XD.ema herunterzuladen.

Artikel 927910 wurde zum Merkzettel hinzugefügt.

Artikel 927910 wurde zum Warenkorb hinzugefügt.

BCO CL2 BE

Art.-Nr. 927922 BCO CL2 BE 12

Sie müssen angemeldet sein um 9279XX.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XX.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XX.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XX.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XXm_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927922.wspak herunterzuladen.

Sie müssen angemeldet sein um 927924_eplan.zip herunterzuladen.

Artikel 927922 wurde zum Merkzettel hinzugefügt.

Artikel 927922 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927924 BCO CL2 BE 24

Sie müssen angemeldet sein um 9279XX.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XX.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XX.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XX.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XXm_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927924.wspak herunterzuladen.

Sie müssen angemeldet sein um 927924_eplan.zip herunterzuladen.

Artikel 927924 wurde zum Merkzettel hinzugefügt.

Artikel 927924 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927925 BCO CL2 BE 48

Sie müssen angemeldet sein um 9279XX.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XX.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XX.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XX.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XXm_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927925.wspak herunterzuladen.

Sie müssen angemeldet sein um 927924_eplan.zip herunterzuladen.

Artikel 927925 wurde zum Merkzettel hinzugefügt.

Artikel 927925 wurde zum Warenkorb hinzugefügt.

BCO CL2 BD

Art.-Nr. 927942 BCO CL2 BD 12

Sie müssen angemeldet sein um 9279XX.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XX.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XX.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XX.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XXm_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927942.wspak herunterzuladen.

Sie müssen angemeldet sein um 927944_eplan.zip herunterzuladen.

Artikel 927942 wurde zum Merkzettel hinzugefügt.

Artikel 927942 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927944 BCO CL2 BD 24

Sie müssen angemeldet sein um 9279XX.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XX.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XX.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XX.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XXm_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927944.wspak herunterzuladen.

Sie müssen angemeldet sein um 927944_eplan.zip herunterzuladen.

Artikel 927944 wurde zum Merkzettel hinzugefügt.

Artikel 927944 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927945 BCO CL2 BD 48

Sie müssen angemeldet sein um 9279XX.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XX.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XX.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XX.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XXm_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927945.wspak herunterzuladen.

Sie müssen angemeldet sein um 927944_eplan.zip herunterzuladen.

Artikel 927945 wurde zum Merkzettel hinzugefügt.

Artikel 927945 wurde zum Warenkorb hinzugefügt.

BCO CL2 BE HF

Art.-Nr. 927970 BCO CL2 BE HF 5

Sie müssen angemeldet sein um 9279XX.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XX.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XX.jt herunterzuladen.
