DEHNrecord Alert

Modbus TCP/RTU Kommunikationsmodul
Einbindung von Red/Line- und Yellow/Line-SPDs in ein Monitoringsystem
Monitoring von bis zu 4 Überspannungs-Ableitern mit Fernmeldekontakt (FM) und bis zu 150 BLITZDUCTOR XT-Ableitern (RS 485)
Einbindung von FM-Kontakten weiterer beliebiger Funktionsbaugruppen in die Überwachung

Details

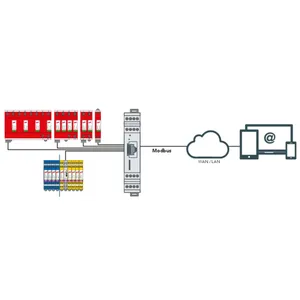

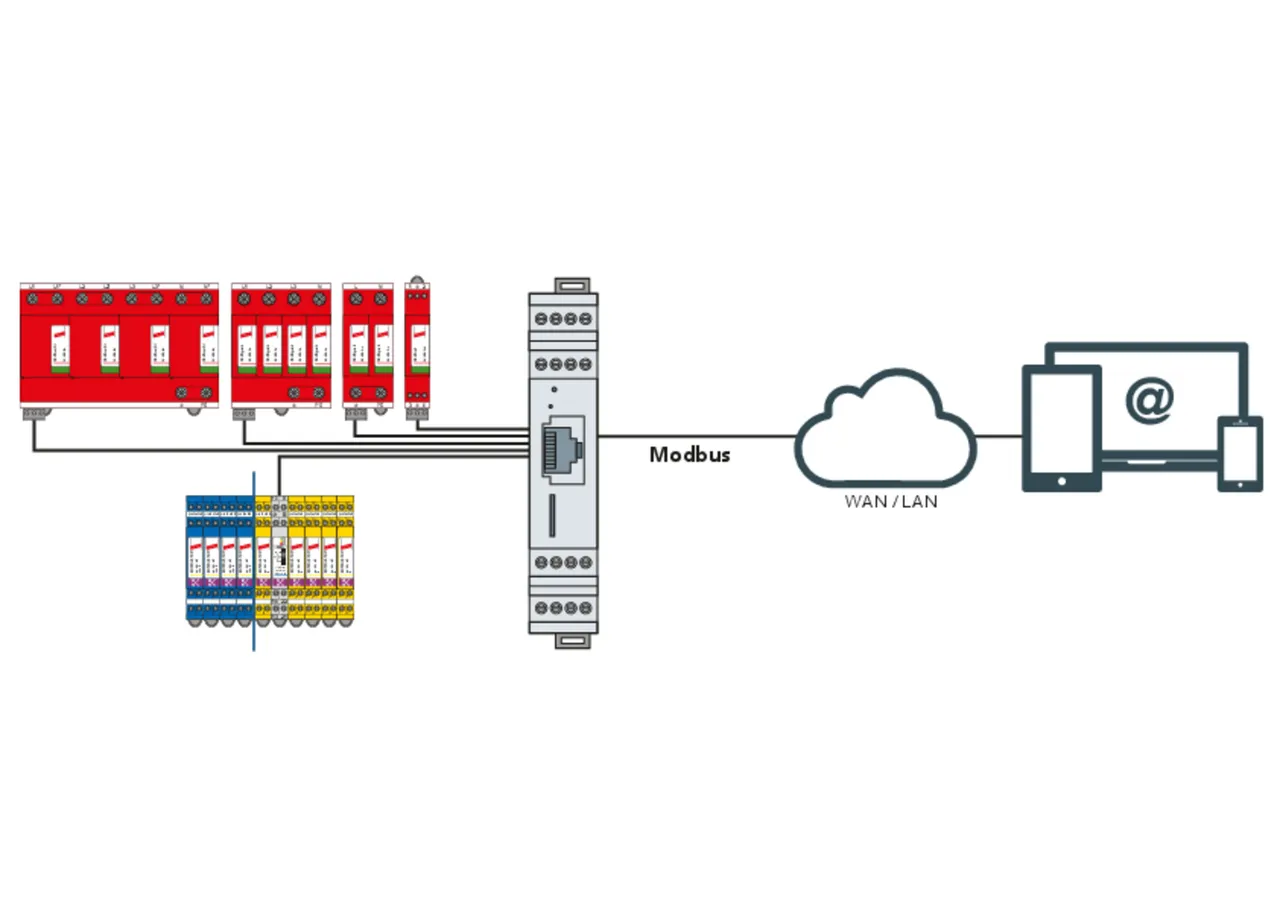

Aufbau des Gesamtsystems DEHNrecord Alert mit Red/Line und Yellow/Line Überspannungs-Ableitern.

lorem ipsum — Aufbau des Gesamtsystems DEHNrecord Alert mit Red/Line und Yellow/Line Überspannungs-Ableitern.

Weiterführende Informationen

Verwandte Themen

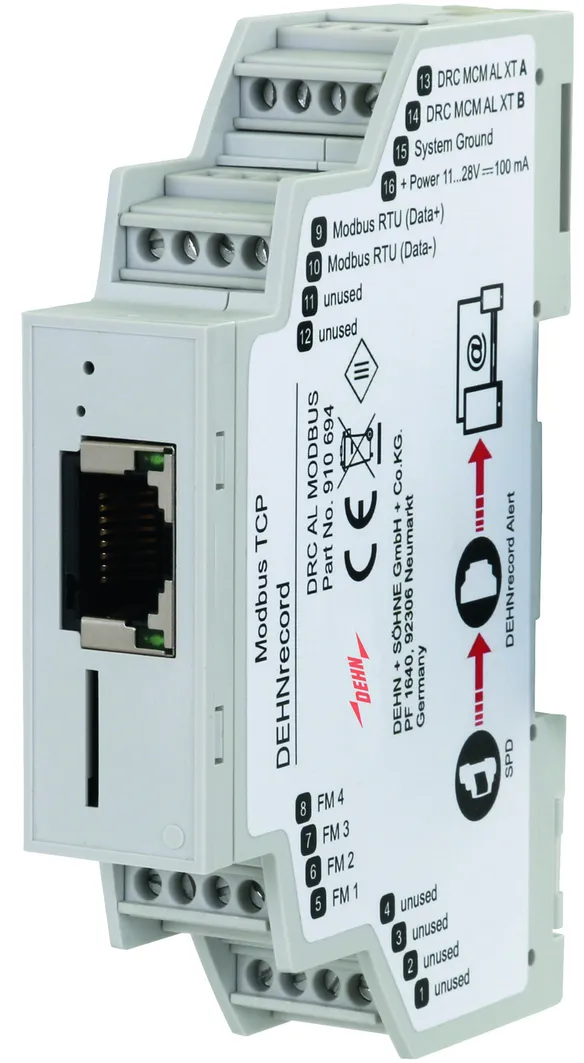

DRC AL MODBUS

Kompaktes Hutschienengerät für die Übermittlung von SPD-Statusinformationen wie Funktionsstatus, Artikelnummer SPD und Artikelnummern der Ersatzmodule via Modbus RTU/TCP.

1 Produkt

Art.-Nr. 910694 DRC AL MODBUS

GTIN 4013364350212, Zolltarifnr. (EU): 90308900, Bruttogewicht: 123.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Modbus Kommunikationsmodul DRC AL MODBUS
für Überspannungsableiter
Hutschienengerät zur Integration von Überspannungsableitern
in ein auf Modbus basierendes Kommunikationssystem.
Übermittlung des Status und der Artikeldaten von
max. 150 BXT mit LifeCheck und max. 4 Fernmeldekontakten
über Modbus RTU und Modbus TCP an ein übergeordnetes System.
Im System befindliche BXT müssen mittels DRC MCM AL XT
überwacht werden.

Fabrikat: DEHN
Typ: DRC AL MODBUS
Art.-Nr.: 910694
oder gleichwertig.

Zertifikate

Technische Daten

Eingangsspannungsbereich DC (U_IN )	11-28 V
Leistung max.	600 mW
Eingänge	4 universell einsetzbare FM-Kontakte und bis zu 150 BLITZDUCTOR XT über DRC MCM AL XT (910 698)
Kommunikation	Modbus RTU/TCP

Einbinden von	bis zu 15 DRC MCM AL XT Baugruppen (maximal 150 Blitzductor XT/XTU), bis zu 4 Fernmeldekontakte

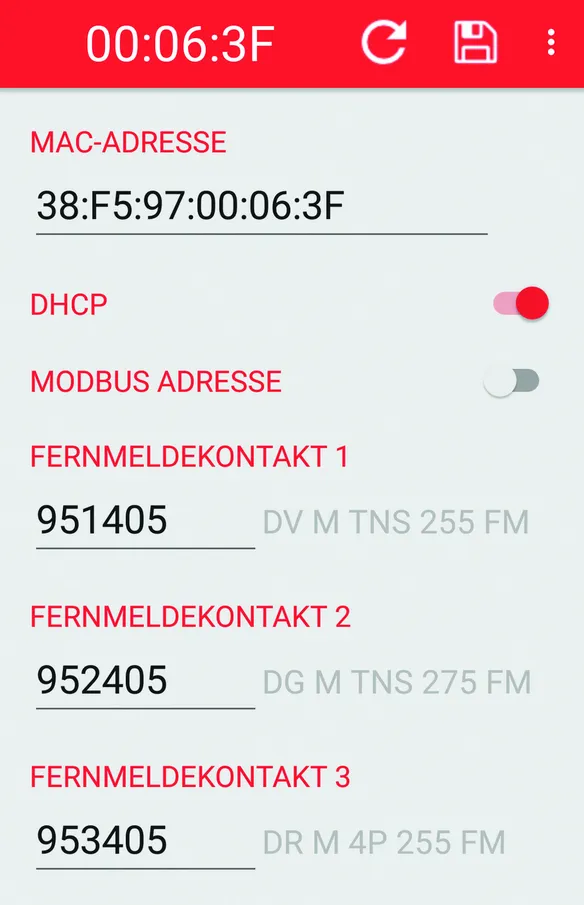

Bedienung	via App
Integration	in Modbus RTU / TCP Umgebungen
Eingangsspannungsbereich DC (U_IN )	11-28 V
Leistung max.	600 mW
Abschlusswiderstand	120 Ω
Anbindung Modbus RTU	RS485
Anbindung Modbus TCP	RJ45
Kommunikationsmodell	Master-Slave
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 10
Einbaumaße	1 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Versorgung/Digital Inputs/RS 485	Schraube 2,5 mm²
Anschluss Ethernet	RJ45
Anschlussquerschnitt eindrähtig / feindrähtig	0,14-1,5 mm²
Gehäusewerkstoff	Ultramid B3UGM210
Farbe	grau
Prüfnormen	CE
Eingänge	4 universell einsetzbare FM-Kontakte und bis zu 150 BLITZDUCTOR XT über DRC MCM AL XT (910 698)
Kommunikation	Modbus RTU/TCP
Anbindung Fernmeldekontakte	4 Digitalinputs (IEC 61131-2)
Eingangsbeschaltung	Offen = 0; 12 V / 24 V = 1
Eingangsspannung	0-28 V
Eingangsstrom Fernmeldekontakte	< 6 mA
Anbindung DRC MCM AL XT	RS485
Abmessungen	18 x 90 x 61 mm

Artikel 910694 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 910694 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

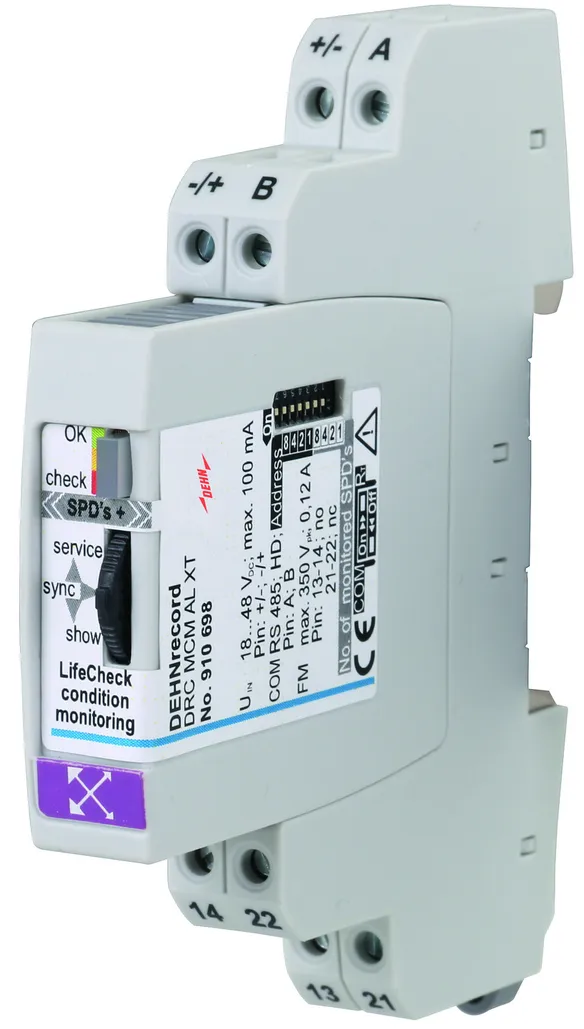

DRC MCM AL XT

Hutschienengerät mit integriertem LifeCheck-Sensor für die zustandsorientierte Überwachung von max. 10 BLITZDUCTOR XT / XTU mit LifeCheck. Übermittlung des Status, der Busadresse und der Artikelnummern der BXT an die Kommunikationseinheit DEHNrecord Alert.

1 Produkt

Art.-Nr. 910698 DRC MCM AL XT

GTIN 4013364337053, Zolltarifnr. (EU): 90308900, Bruttogewicht: 67.05 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

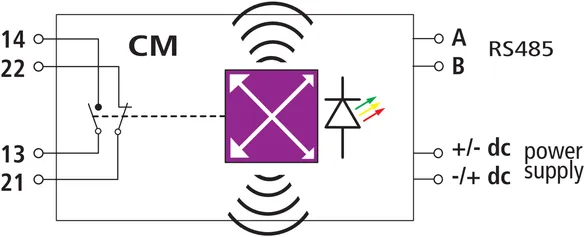

Hutschienengerät mit LifeCheck-Sensor DRC MCM XT
Hutschienengerät mit integriertem
RFID-LifeCheck-Sensor für die
zustandsorientierte Überwachung
von max. 10 BXT mit LifeCheck.
Optische Ableiter-Zustandsmeldung
kombiniert mit FM-Signalisierung,
Öffner oder Schließer wählbar.

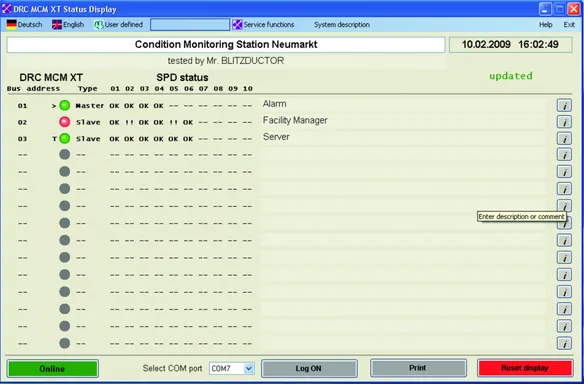

Zu überwachende BXT können mit
DRC MCM in Verbindung mit einem
PC und handelsüblichem RS 485-Adapter
oder mit DRC LC M3 vorprogrammiert
werden.

Fabrikat: DEHN
Typ: DRC MCM AL XT
Art.-Nr.: 910698
oder gleichwertig.

Zertifikate

Technische Daten

Eingangsspannungsbereich DC (U_IN )	18-48 V
Nennstromaufnahme max. (I_IN )	100 mA
RFID-Übertragungsfrequenz	125 kHz
Physikalische Schnittstelle	RS485
Lieferumfang	Basisteil, Überwachungsmodul, Kurzanleitung und Bezeichnungssystem

Prüfung von	bis zu 10 BLITZDUCTOR XT/XTU ML
Prüfung von	bis zu 10 BLITZDUCTOR XT/XTU ML EX nur in nicht-explosionsfähiger Atmosphäre! Fadenmaß einhalten!
Bedienelemente	Mehrwegtaster, DIP-Schalter
Anzeigenelement	3-Farben-LED (grün, orange, rot)
Eingangsspannungsbereich DC (U_IN )	18-48 V
Nennstromaufnahme max. (I_IN )	100 mA
RFID-Übertragungsfrequenz	125 kHz
Physikalische Schnittstelle	RS485
Meldung Ableitertausch empfohlen	LED, FM-Kontakt (Öffner und Schließer)
Prüfzyklus	endlos
Betriebstemperaturbereich zur Überwachung von 10 BXT/BXTU	-20 °C ... +60 °C
Betriebstemperaturbereich zur Überwachung von 8 BXT/BXTU	-40 °C ... +80 °C
Betriebstemperaturbereich bei der Adressierung der BXT von 10 BXT/BXTU	0 °C ... +60 °C
Schutzart	IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss	Schraube
Anschlussquerschnitt eindrähtig / feindrähtig	0,08-2,5 mm²
Anzugsdrehmoment (Anschlussklemme)	0,4 Nm
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	grau
Prüfnormen	EN 61010-1, 61000-6-2/4, ETSI EN 300 330-1 V1.7.1
FM-Kontakte / Kontaktform	Schließer (no) und Öffner (nc)
FM-Kontakte / Kontaktdaten	Übergangswiderstand < 25 Ohm; Leckstrom < 1 µA
Schaltleistung DC	350 V / 0,12 A
Schaltleistung AC	250 V / 0,07 A
Lieferumfang	Basisteil, Überwachungsmodul, Kurzanleitung und Bezeichnungssystem
