Bewehrungsklemme DEHNclip

Schnell und sicher:
Die Bewehrungsklemme DEHNclip ermöglicht die schnelle, werkzeuglose Verbindung des Erders mit dem Bewehrungskörper. DEHNclip ist entsprechend DIN EN 62561-1 mit einer Blitzstromtragfähigkeit von 50 kA (10/350 μs) geprüft.

Die Klemme entspricht den normativen Anforderungen für Fundamenterder nach DIN 18014 und Blitzschutzsysteme nach DIN EN 62305-3. Durch die höhere Montagesicherheit gehören vergessene Schraubverbindungen sowie notwendige Anzugsdrehmomente bei Klemmen der Vergangenheit an.

– Kompakt, leicht und ressourcenschonend
– Schnell und werkzeuglos
– Effizient und zeitsparend

Zum Verbinden von Rundleitern mit der Bewehrung

4 Produkte

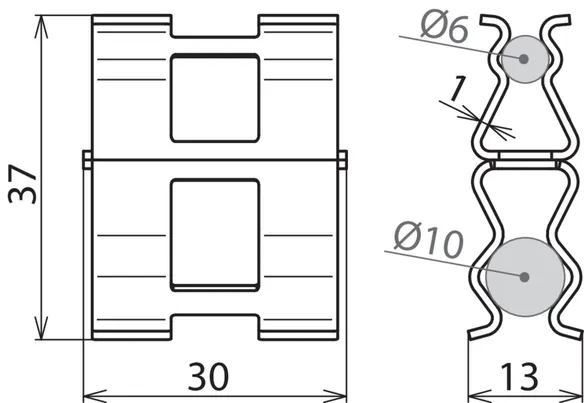

Art.-Nr. 308130 DC BK 6 RD10 STBLANK

GTIN 4013364288942, Zolltarifnr. (EU): 85359000, Bruttogewicht: 19.34 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bewehrungsklemme DEHNclip
Bewehrungsklemme, für die schnelle und werkzeuglose
Verbindung des Erders mit dem Bewehrungskörper
Werkstoff: St/blank
Klemmbereich Rd* / Rd: 6-7 / 10 mm
Kurzschlussstrom (AC 50 Hz / DC): 2,5 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DC BK 6 RD10 STBLANK
Art.-Nr.: 308130
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/blank
Klemmbereich Rd* / Rd	6-7 / 10 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,5 kA
Normenbezug	DIN EN 62561-1
^)Nenndurchmesser d_s der Bewehrung ^*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

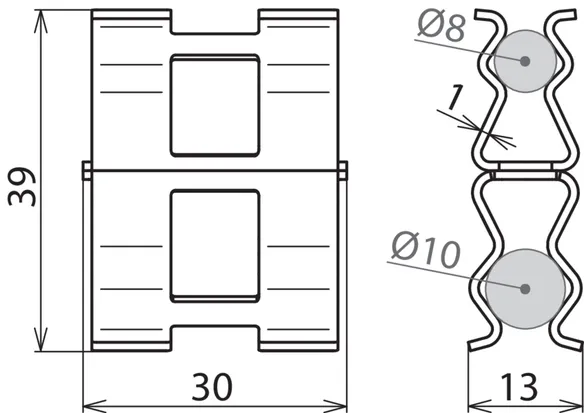

Art.-Nr. 308131 DC BK 8 RD10 STBLANK

GTIN 4013364288881, Zolltarifnr. (EU): 85359000, Bruttogewicht: 20.30 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bewehrungsklemme DEHNclip
Bewehrungsklemme, für die schnelle und werkzeuglose
Verbindung des Erders mit dem Bewehrungskörper
Werkstoff: St/blank
Klemmbereich Rd* / Rd: 8-9 / 10 mm
Kurzschlussstrom (AC 50 Hz / DC): 2,7 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DC BK 8 RD10 STBLANK
Art.-Nr.: 308131
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/blank
Klemmbereich Rd* / Rd	8-9 / 10 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,7 kA
Normenbezug	DIN EN 62561-1
^)Nenndurchmesser d_s der Bewehrung ^*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308131 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308131 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

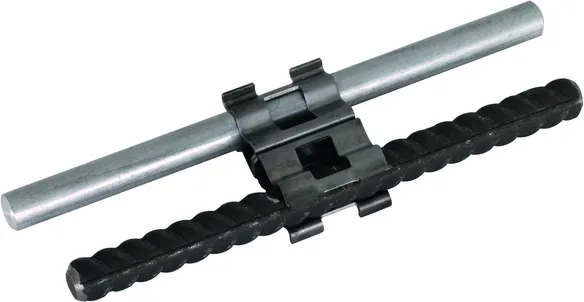

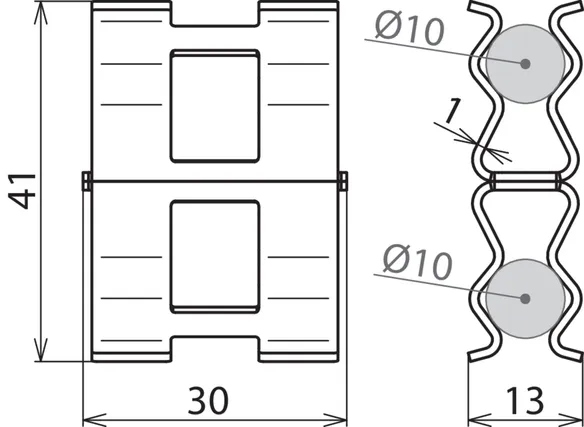

Art.-Nr. 308132 DC BK 10 RD10 STBLANK

GTIN 4013364288423, Zolltarifnr. (EU): 85359000, Bruttogewicht: 21.40 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bewehrungsklemme DEHNclip
Bewehrungsklemme, für die schnelle und werkzeuglose
Verbindung des Erders mit dem Bewehrungskörper sowie Bewährungsstäbe miteinander
Werkstoff: St/blank
Klemmbereich Rd* / Rd: 10 / 10 mm
Kurzschlussstrom (AC 50 Hz / DC): 2,4 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DC BK 10 RD10 STBLANK
Art.-Nr.: 308132
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/blank
Klemmbereich Rd* / Rd	10 / 10 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,4 kA
Normenbezug	DIN EN 62561-1
^)Nenndurchmesser d_s der Bewehrung ^*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308132 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308132 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

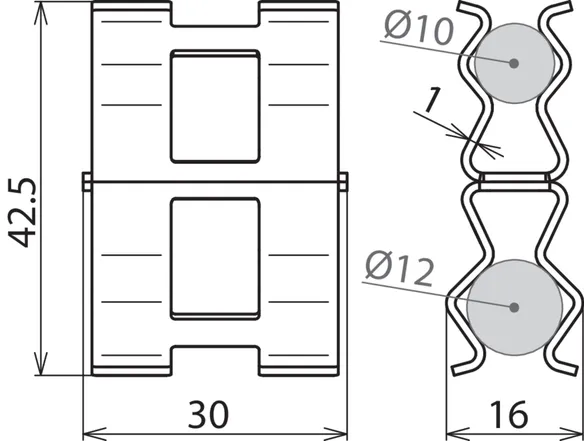

Art.-Nr. 308133 DC BK 12 RD10 STBLANK

GTIN 4013364288911, Zolltarifnr. (EU): 85359000, Bruttogewicht: 21.80 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bewehrungsklemme DEHNclip
Bewehrungsklemme, für die schnelle und werkzeuglose
Verbindung des Erders mit dem Bewehrungskörper
Werkstoff: St/blank
Klemmbereich Rd* / Rd: 12 / 10 mm
Kurzschlussstrom (AC 50 Hz / DC): 2,7 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DC BK 12 RD10 STBLANK
Art.-Nr.: 308133
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/blank
Klemmbereich Rd* / Rd	12 / 10 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,7 kA
Normenbezug	DIN EN 62561-1
^)Nenndurchmesser d_s der Bewehrung ^*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308133 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308133 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Zum Verbinden von Flachleitern mit der Bewehrung

4 Produkte

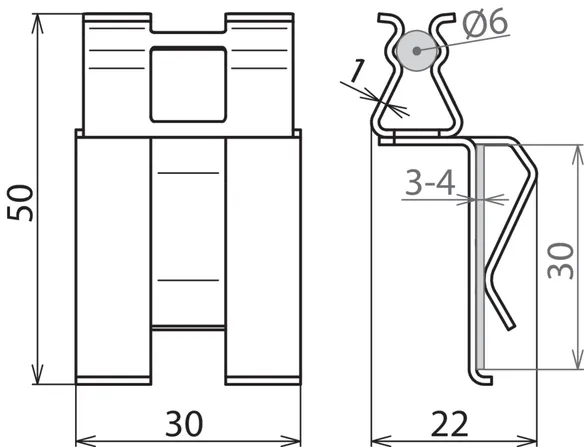

Art.-Nr. 308140 DC BK 6 FL30 STBLANK

GTIN 4013364288935, Zolltarifnr. (EU): 85359000, Bruttogewicht: 22.40 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bewehrungsklemme DEHNclip
Bewehrungsklemme, für die schnelle und werkzeuglose
Verbindung des Erders mit dem Bewehrungskörper
Werkstoff: St/blank
Klemmbereich Rd* / Fl: 6-7 / 30 mm
Kurzschlussstrom (AC 50 Hz / DC): 2,0 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DC BK 6 FL30 STBLANK
Art.-Nr.: 308140
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/blank
Klemmbereich Rd* / Fl	6-7 / 30 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,0 kA
Normenbezug	DIN EN 62561-1
^)Nenndurchmesser d_s der Bewehrung ^*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

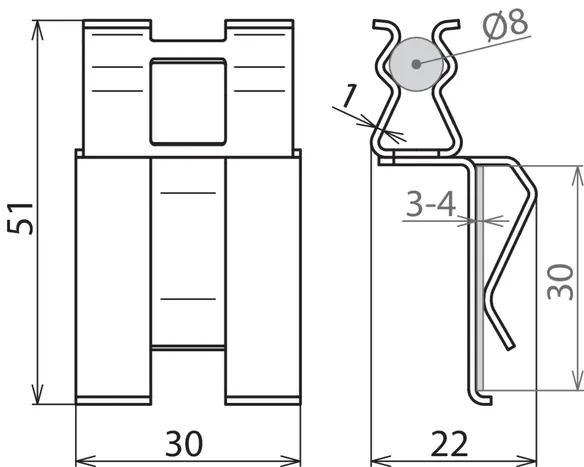

Art.-Nr. 308141 DC BK 8 FL30 STBLANK

GTIN 4013364288904, Zolltarifnr. (EU): 85359000, Bruttogewicht: 21.04 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bewehrungsklemme DEHNclip
Bewehrungsklemme, für die schnelle und werkzeuglose
Verbindung des Erders mit dem Bewehrungskörper
Werkstoff: St/blank
Klemmbereich Rd* / Fl: 8-9 / 30 mm
Kurzschlussstrom (AC 50 Hz / DC): 2,3 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DC BK 8 FL30 STBLANK
Art.-Nr.: 308141
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/blank
Klemmbereich Rd* / Fl	8-9 / 30 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,3 kA
Normenbezug	DIN EN 62561-1
^)Nenndurchmesser d_s der Bewehrung ^*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308141 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308141 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

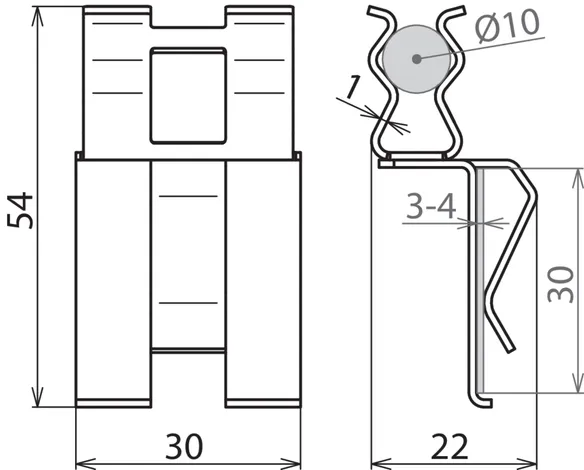

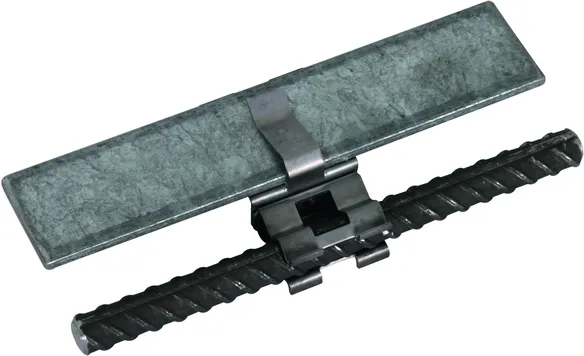

Art.-Nr. 308142 DC BK 10 FL30 STBLANK

GTIN 4013364288522, Zolltarifnr. (EU): 85359000, Bruttogewicht: 20.08 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bewehrungsklemme DEHNclip
Bewehrungsklemme, für die schnelle und werkzeuglose
Verbindung des Erders mit dem Bewehrungskörper
Werkstoff: St/blank
Klemmbereich Rd* / Fl: 10 / 30 mm
Kurzschlussstrom (AC 50 Hz / DC): 2,3 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DC BK 10 FL30 STBLANK
Art.-Nr.: 308142
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/blank
Klemmbereich Rd* / Fl	10 / 30 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,3 kA
Normenbezug	DIN EN 62561-1
^)Nenndurchmesser d_s der Bewehrung ^*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308142 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308142 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

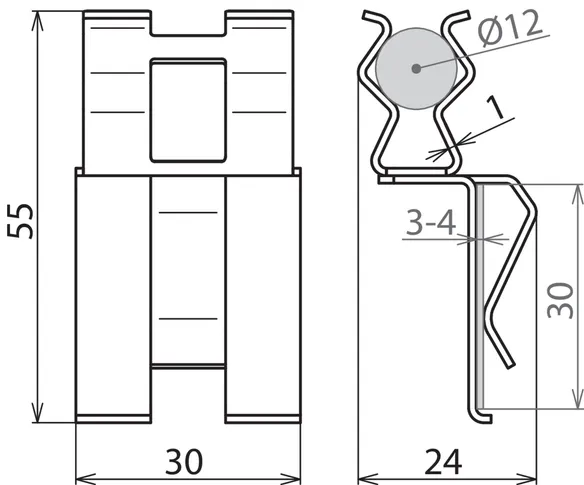

Art.-Nr. 308143 DC BK 12 FL30 STBLANK

GTIN 4013364289123, Zolltarifnr. (EU): 85359000, Bruttogewicht: 20.00 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bewehrungsklemme DEHNclip
Bewehrungsklemme, für die schnelle und werkzeuglose
Verbindung des Erders mit dem Bewehrungskörper
Werkstoff: St/blank
Klemmbereich Rd* / Fl: 12 / 30 mm
Kurzschlussstrom (AC 50 Hz / DC): 2,3 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DC BK 12 FL30 STBLANK
Art.-Nr.: 308143
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/blank
Klemmbereich Rd* / Fl	12 / 30 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,3 kA
Normenbezug	DIN EN 62561-1
^)Nenndurchmesser d_s der Bewehrung ^*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308143 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308143 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Zum Verbinden von Bewehrungsstählen

4 Produkte

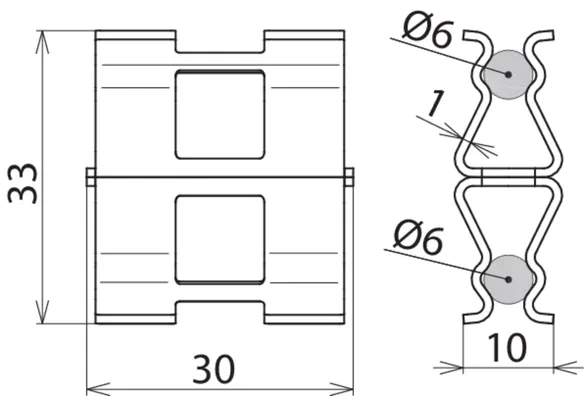

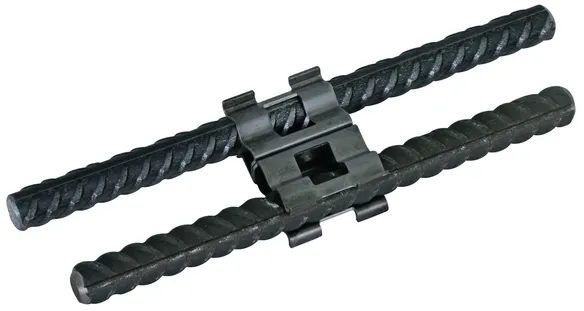

Art.-Nr. 308134 DC BK 6 RD6 STBLANK

GTIN 4013364308091, Zolltarifnr. (EU): 85359000, Bruttogewicht: 19.34 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bewehrungsklemme DEHNclip
Bewehrungsklemme, für die schnelle und werkzeuglose
Verbindung von Bewehrungsstählen
Werkstoff: St/blank
Klemmbereich Rd* / Rd*: 6-7 / 6-7 mm
Kurzschlussstrom (AC 50 Hz / DC): 2,2 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DC BK 6 RD6 STBLANK
Art.-Nr.: 308134
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/blank
Klemmbereich Rd* / Rd*	6-7 / 6-7 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,2 kA
Normenbezug	DIN EN 62561-1
^)Nenndurchmesser d_s der Bewehrung ^*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308134 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308134 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

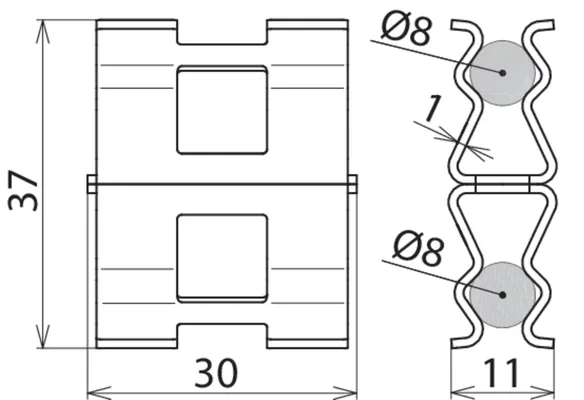

Art.-Nr. 308135 DC BK 8 RD8 STBLANK

GTIN 4013364308107, Zolltarifnr. (EU): 85359000, Bruttogewicht: 19.34 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bewehrungsklemme DEHNclip
Bewehrungsklemme, für die schnelle und werkzeuglose
Verbindung von Bewehrungsstählen
Werkstoff: St/blank
Klemmbereich Rd* / Rd*: 8-9 / 8-9 mm
Kurzschlussstrom (AC 50 Hz / DC): 2,4 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DC BK 8 RD8 STBLANK
Art.-Nr.: 308135
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/blank
Klemmbereich Rd* / Rd*	8-9 / 8-9 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,4 kA
Normenbezug	DIN EN 62561-1
^)Nenndurchmesser d_s der Bewehrung ^*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308135 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308135 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

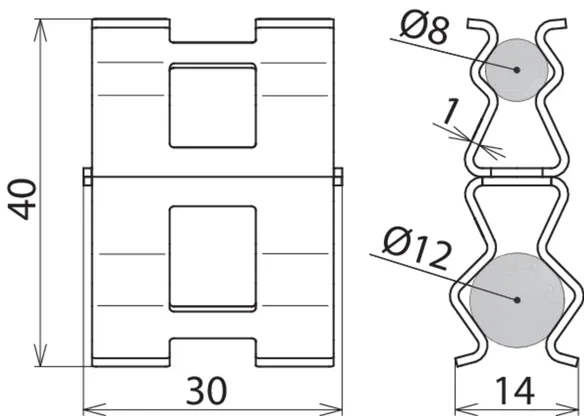

Art.-Nr. 308137 DC BK 8 RD12 STBLANK

GTIN 4013364308121, Zolltarifnr. (EU): 85359000, Bruttogewicht: 19.34 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bewehrungsklemme DEHNclip
Bewehrungsklemme, für die schnelle und werkzeuglose
Verbindung von Bewehrungsstählen
Werkstoff: St/blank
Klemmbereich Rd* / Rd*: 8-9 / 12 mm
Kurzschlussstrom (AC 50 Hz / DC): 2,4 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DC BK 8 RD12 STBLANK
Art.-Nr.: 308137
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/blank
Klemmbereich Rd* / Rd*	8-9 / 12 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,4 kA
Normenbezug	DIN EN 62561-1
^)Nenndurchmesser d_s der Bewehrung ^*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308137 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308137 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

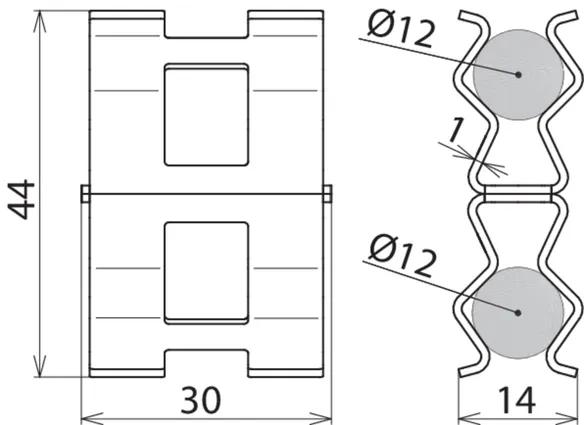

Art.-Nr. 308136 DC BK 12 RD12 STBLANK

GTIN 4013364308114, Zolltarifnr. (EU): 85359000, Bruttogewicht: 19.34 g, VPE: 50.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Bewehrungsklemme DEHNclip
Bewehrungsklemme, für die schnelle und werkzeuglose
Verbindung von Bewehrungsstählen
Werkstoff: St/blank
Klemmbereich Rd* / Rd*: 12 / 12 mm
Kurzschlussstrom (AC 50 Hz / DC): 2,6 kA
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: DC BK 12 RD12 STBLANK
Art.-Nr.: 308136
oder gleichwertig.

Zertifikate

Technische Daten

Werkstoff	St/blank
Klemmbereich Rd* / Rd*	12 / 12 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,6 kA
Normenbezug	DIN EN 62561-1
^)Nenndurchmesser d_s der Bewehrung ^*) Genaue Zuordnung siehe Prüfzertifikat.

Artikel 308136 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308136 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Bewehrungsklemme DEHNclip

Zum Verbinden von Rundleitern mit der Bewehrung

Art.-Nr. 308130 DC BK 6 RD10 STBLANK

Sie müssen angemeldet sein um 308130.stp herunterzuladen.

Sie müssen angemeldet sein um 308130.stp herunterzuladen.

Sie müssen angemeldet sein um 308130.jt herunterzuladen.

Sie müssen angemeldet sein um 308130.dwg herunterzuladen.

Sie müssen angemeldet sein um 308130m_D.dxf herunterzuladen.

Artikel 308130 wurde zum Merkzettel hinzugefügt.

Artikel 308130 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308131 DC BK 8 RD10 STBLANK

Sie müssen angemeldet sein um 308131.stp herunterzuladen.

Sie müssen angemeldet sein um 308131.igs herunterzuladen.

Sie müssen angemeldet sein um 308131.jt herunterzuladen.

Sie müssen angemeldet sein um 308131.dwg herunterzuladen.

Sie müssen angemeldet sein um 308131m_D.dxf herunterzuladen.

Artikel 308131 wurde zum Merkzettel hinzugefügt.

Artikel 308131 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308132 DC BK 10 RD10 STBLANK

Sie müssen angemeldet sein um 308132.stp herunterzuladen.

Sie müssen angemeldet sein um 308132.igs herunterzuladen.

Sie müssen angemeldet sein um 308132.jt herunterzuladen.

Sie müssen angemeldet sein um 308132.dwg herunterzuladen.

Sie müssen angemeldet sein um 308132m_D.dxf herunterzuladen.

Artikel 308132 wurde zum Merkzettel hinzugefügt.

Artikel 308132 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308133 DC BK 12 RD10 STBLANK

Sie müssen angemeldet sein um 308133.stp herunterzuladen.

Sie müssen angemeldet sein um 308133.igs herunterzuladen.

Sie müssen angemeldet sein um 308133.jt herunterzuladen.

Sie müssen angemeldet sein um 308133.dwg herunterzuladen.

Sie müssen angemeldet sein um 308133m_D.dxf herunterzuladen.

Artikel 308133 wurde zum Merkzettel hinzugefügt.

Artikel 308133 wurde zum Warenkorb hinzugefügt.

Zum Verbinden von Flachleitern mit der Bewehrung

Art.-Nr. 308140 DC BK 6 FL30 STBLANK

Sie müssen angemeldet sein um 308140.stp herunterzuladen.

Sie müssen angemeldet sein um 308140.igs herunterzuladen.

Sie müssen angemeldet sein um 308140.jt herunterzuladen.

Sie müssen angemeldet sein um 308140.dwg herunterzuladen.

Sie müssen angemeldet sein um 308140m_D.dxf herunterzuladen.

Artikel 308140 wurde zum Merkzettel hinzugefügt.

Artikel 308140 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308141 DC BK 8 FL30 STBLANK

Sie müssen angemeldet sein um 308141.stp herunterzuladen.

Sie müssen angemeldet sein um 308141.igs herunterzuladen.

Sie müssen angemeldet sein um 308141.jt herunterzuladen.

Sie müssen angemeldet sein um 308141.dwg herunterzuladen.

Sie müssen angemeldet sein um 308141m_D.dxf herunterzuladen.

Artikel 308141 wurde zum Merkzettel hinzugefügt.

Artikel 308141 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308142 DC BK 10 FL30 STBLANK

Sie müssen angemeldet sein um 308142.stp herunterzuladen.

Sie müssen angemeldet sein um 308142.igs herunterzuladen.

Sie müssen angemeldet sein um 308142.jt herunterzuladen.

Sie müssen angemeldet sein um 308142.dwg herunterzuladen.

Sie müssen angemeldet sein um 308142m_D.dxf herunterzuladen.

Artikel 308142 wurde zum Merkzettel hinzugefügt.

Artikel 308142 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308143 DC BK 12 FL30 STBLANK

Sie müssen angemeldet sein um 308143.stp herunterzuladen.

Sie müssen angemeldet sein um 308143.igs herunterzuladen.

Sie müssen angemeldet sein um 308143.jt herunterzuladen.

Sie müssen angemeldet sein um 308143.dwg herunterzuladen.

Sie müssen angemeldet sein um 308143m_D.dxf herunterzuladen.

Artikel 308143 wurde zum Merkzettel hinzugefügt.

Artikel 308143 wurde zum Warenkorb hinzugefügt.

Zum Verbinden von Bewehrungsstählen

Art.-Nr. 308134 DC BK 6 RD6 STBLANK

Sie müssen angemeldet sein um 308134.stp herunterzuladen.

Sie müssen angemeldet sein um 308134.igs herunterzuladen.

Sie müssen angemeldet sein um 308134.jt herunterzuladen.

Sie müssen angemeldet sein um 308134.dwg herunterzuladen.

Sie müssen angemeldet sein um 308134m_D.dxf herunterzuladen.

Artikel 308134 wurde zum Merkzettel hinzugefügt.

Artikel 308134 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 308135 DC BK 8 RD8 STBLANK

Sie müssen angemeldet sein um 308135.stp herunterzuladen.

Sie müssen angemeldet sein um 308135.igs herunterzuladen.

Sie müssen angemeldet sein um 308135.jt herunterzuladen.
