Raccords parallèles

Pour le raccordement parallèle de deux conducteurs.

Pour diamètres identiques avec une vis

2 Produkte

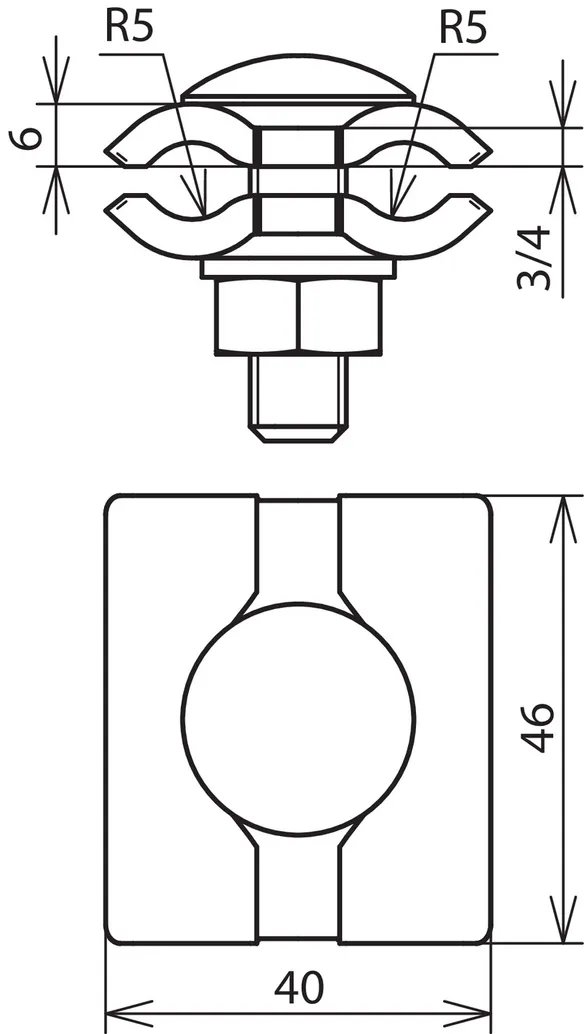

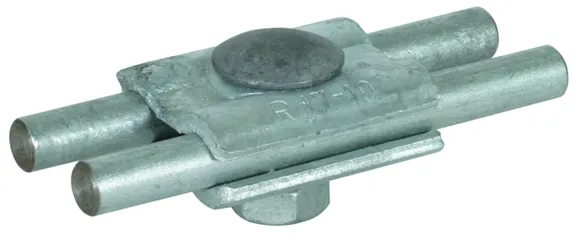

Art.-Nr. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, Zolltarifnr. (EU): 85359000, Bruttogewicht: 147.00 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 mm
Vis: M10 x 35 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 FRM10X35 STTZN
Référence: 306020
ou équivalent

Zertifikate

Technische Daten

Matériau - borne	St/tZn
Plage de serrage rd/rd	7-10 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	7-10 mm
Vis	e M10 x 35 mm
Matériau - vis / écrou	St/tZn
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,0 kA
Epaisseur - matériel	4 mm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 306020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

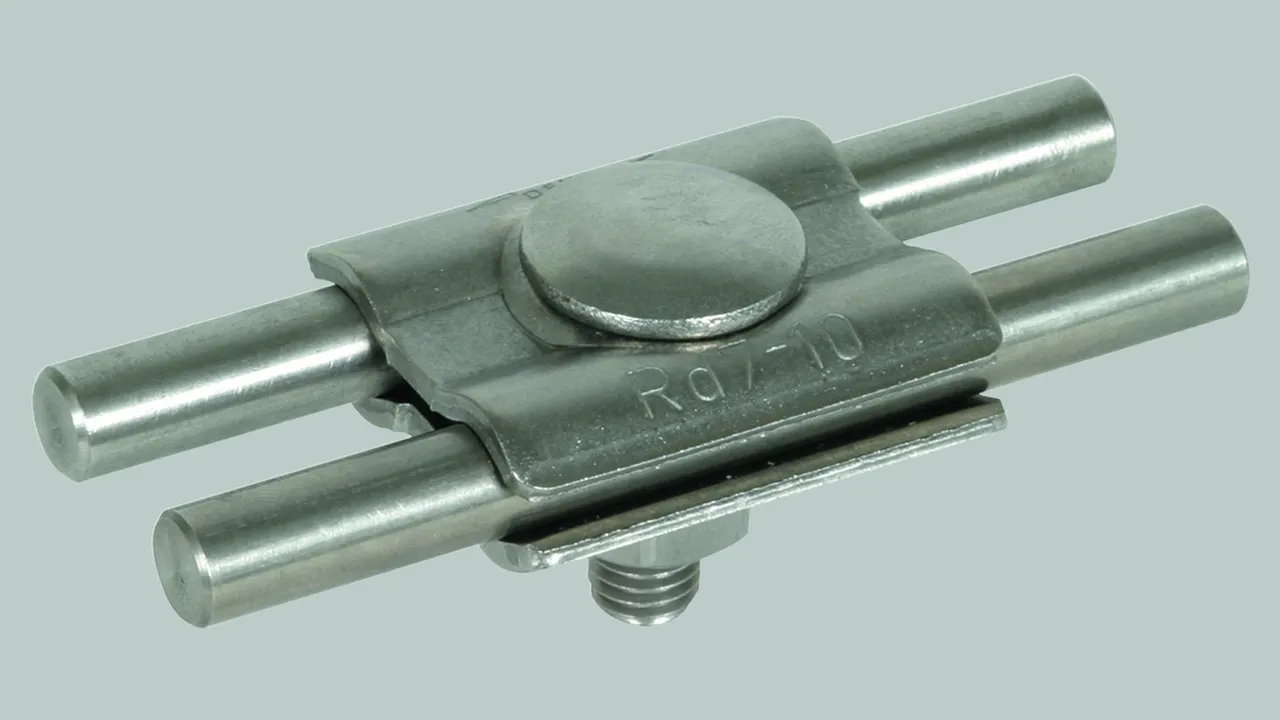

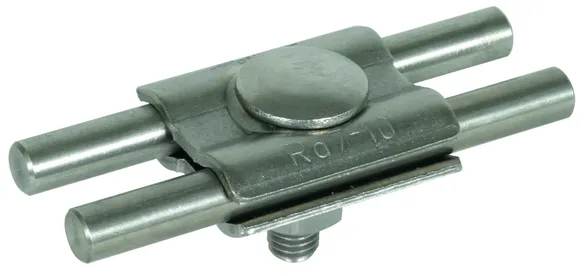

Art.-Nr. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, Zolltarifnr. (EU): 85359000, Bruttogewicht: 122.00 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 7-10 mm
Plage de serrage (multi-brins / câble): 25-120 mm2
Vis: M10 x 35 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 FRM10X35 V4A
Référence: 306029
ou équivalent

Zertifikate

Technische Daten

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	7-10 mm
Plage de serrage (multi-brins / câble)	25-120 mm²
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	2,9 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	7-10 mm
Plage de serrage (multi-brins / câble)	25-120 mm²
Vis	e M10 x 35 mm
Matériau - vis / écrou	INOX (V4A)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Type	également pour une utilisation en souterrain
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	2,9 kA
Epaisseur - matériel	3 mm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 306029 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306029 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour diamètres identiques avec deux vis

2 Produkte

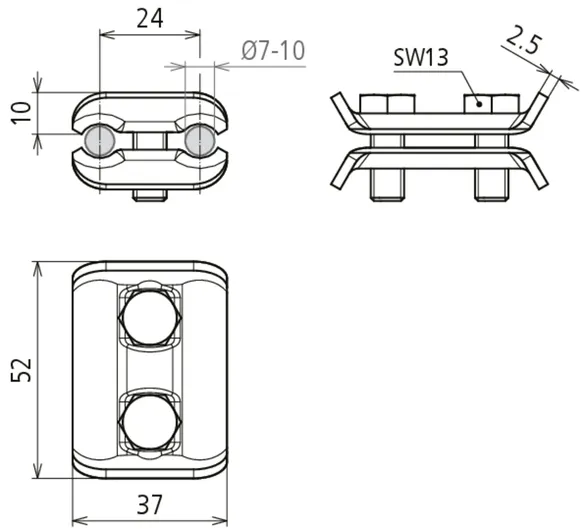

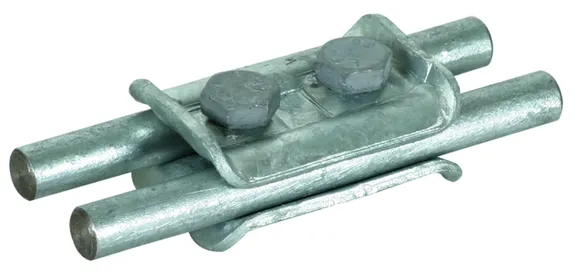

Art.-Nr. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, Zolltarifnr. (EU): 85359000, Bruttogewicht: 107.00 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 mm
Vis: M8 x 20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 SKM8X20 STTZN
Référence: 307000
ou équivalent

Zertifikate

Technische Daten

Matériau - borne	St/tZn
Plage de serrage rd/rd	7-10 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 307000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 307000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

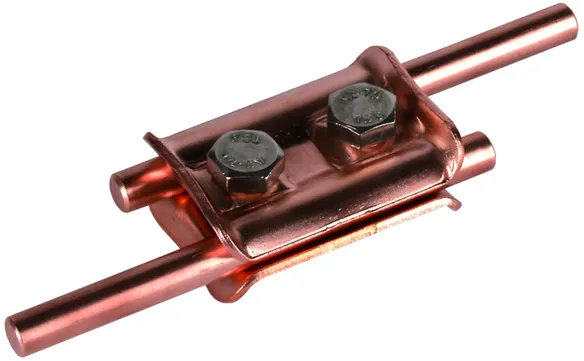

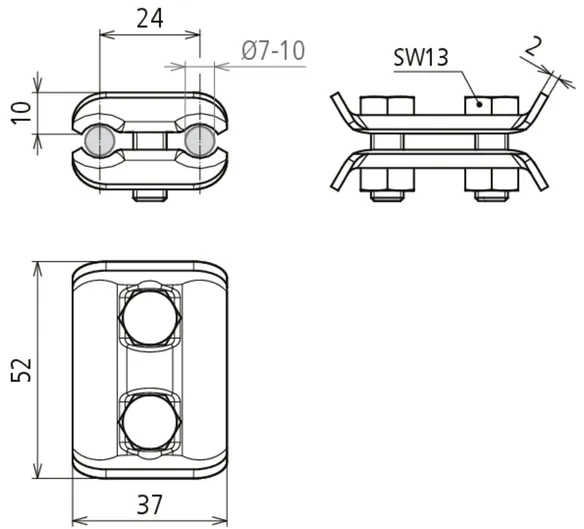

Art.-Nr. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, Zolltarifnr. (EU): 85359000, Bruttogewicht: 106.00 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Matériau - borne: Cu
Plage de serrage rd/rd: 7-10 mm
Plage de serrage (multi-brins / câble): 16-95 mm2
Vis: M8 x 20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 SKM8X20 CU
Référence: 307007
ou équivalent

Zertifikate

Technische Daten

Matériau - borne	Cu
Plage de serrage rd/rd	7-10 mm
Plage de serrage (multi-brins / câble)	16-95 mm²
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 307007 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 307007 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour différents diamètres avec une vis

2 Produkte

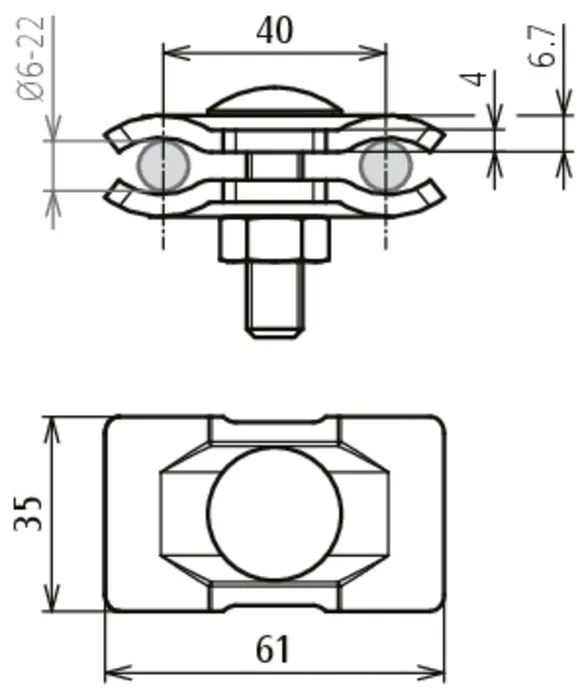

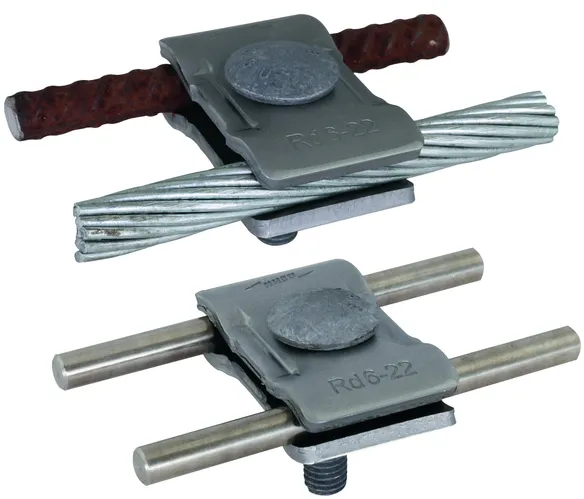

Art.-Nr. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Zolltarifnr. (EU): 85359000, Bruttogewicht: 163.16 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Connecteur parallèle avec une vis St / tZn
Connecteur parallèle pour la connexion de deux conducteurs en disposition parallèle
Matériau - borne: St/nu
Plage de serrage rd/rd: 6-22 / 6-22 mm
Vis: M10 x 40 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 6.22 FRM10X40 STBLANK
Référence: 306121
ou équivalent

Zertifikate

Technische Daten

Matériau - borne	St/nu
Plage de serrage rd/rd	6-22 / 6-22 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/nu
Plage de serrage rd/rd	6-22 / 6-22 mm
Vis	e M10 x 40 mm
Matériau - vis / écrou	St/tZn
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA
Epaisseur - matériel	4 mm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 306121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

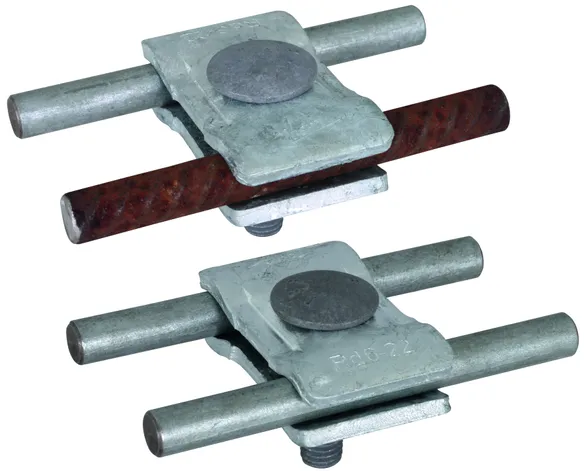

Art.-Nr. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Zolltarifnr. (EU): 85359000, Bruttogewicht: 167.12 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Connecteur parallèle avec une vis St / tZn
Connecteur parallèle pour la connexion de deux conducteurs en disposition parallèle
Matériau - borne: St/tZn
Plage de serrage rd/rd: 6-22 / 6-22 mm
Vis: M10 x 40 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 6.22 FRM10X40 STTZN
Référence: 306122
ou équivalent

Zertifikate

Technische Daten

Matériau - borne	St/tZn
Plage de serrage rd/rd	6-22 / 6-22 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	6-22 / 6-22 mm
Vis	e M10 x 40 mm
Matériau - vis / écrou	St/tZn
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA
Epaisseur - matériel	4 mm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 306122 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306122 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour différents diamètres 4-10 mm avec deux vis

2 Produkte

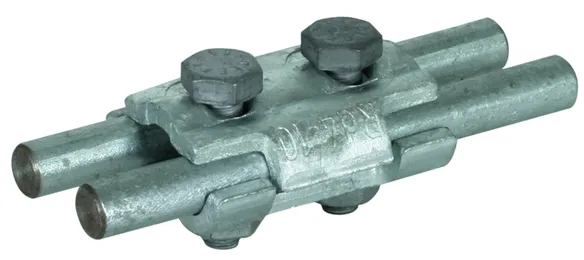

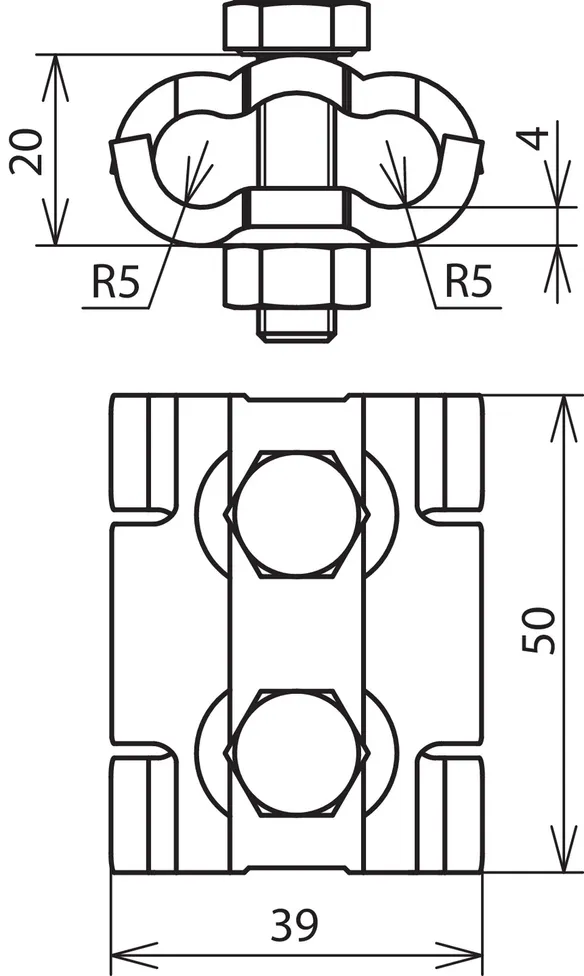

Art.-Nr. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, Zolltarifnr. (EU): 85359000, Bruttogewicht: 148.00 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - borne: St/tZn
Plage de serrage rd/rd: 4-10 mm
Vis: M8 x 30 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 4.10 SKM8X30 STTZN
Référence: 305000
ou équivalent

Zertifikate

Technische Daten

Matériau - borne	St/tZn
Plage de serrage rd/rd	4-10 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 305000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 305000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, Zolltarifnr. (EU): 85369095, Bruttogewicht: 153.00 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - borne: Cu
Plage de serrage rd/rd: 4-10 mm
Plage de serrage (multi-brins / câble): 10-70 mm2
Vis: M8 x 30 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 4.10 SKM8X30 CU
Référence: 305007
ou équivalent

Zertifikate

Technische Daten

Matériau - borne	Cu
Plage de serrage rd/rd	4-10 mm
Plage de serrage (multi-brins / câble)	10-70 mm²
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/rd	4-10 mm
Plage de serrage (multi-brins / câble)	10-70 mm²
Vis	di M8 x 30 mm
Matériau - vis / écrou	INOX (V4A)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 305007 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 305007 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour différents diamètres de conducteurs (petit)

Avec filetage dans la partie inférieure et contre-écrou M8.
Le courant de court-circuit indiqué dans le tableau est valable pour un conducteur 70 mm² en Cu.

1 Produkt

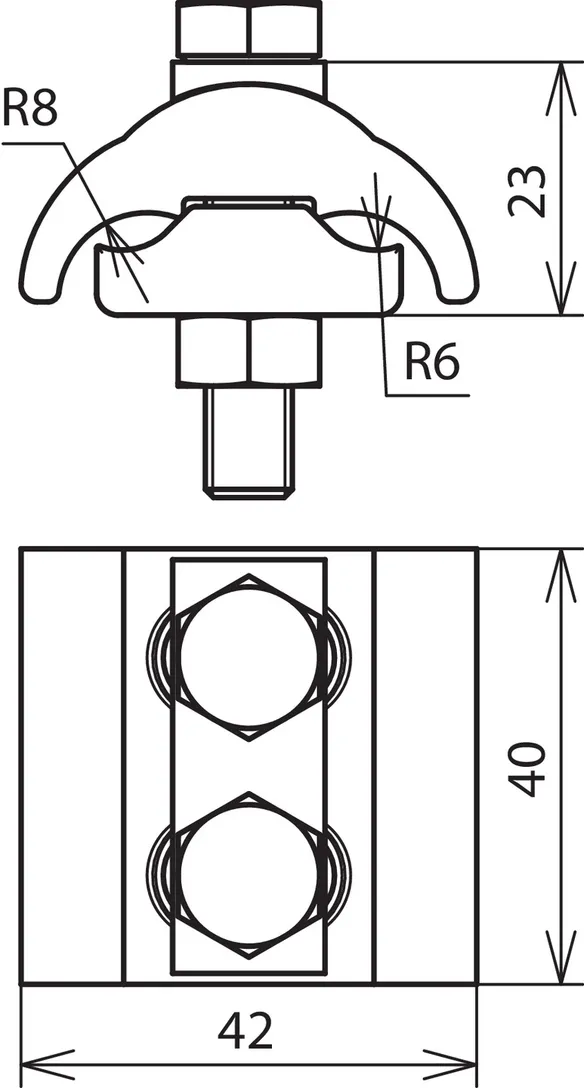

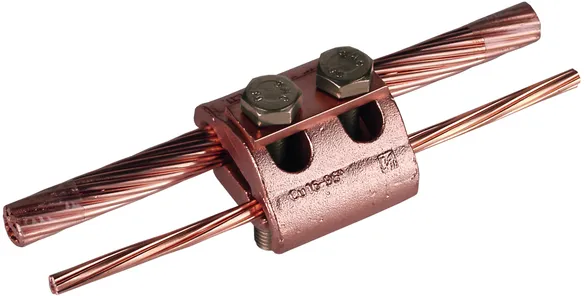

Art.-Nr. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, Zolltarifnr. (EU): 85359000, Bruttogewicht: 238.30 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - borne: Cu
Plage de serrage rd/rd: 5-12,5 mm
Plage de serrage (multi-brins / câble): 16-95 mm2
Vis: M8 x 45 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 5.12.5 SKM8X45 CU
Référence: 306100
ou équivalent

Zertifikate

Technische Daten

Matériau - borne	Cu
Plage de serrage rd/rd	5-12,5 mm
Plage de serrage (multi-brins / câble)	16-95 mm²
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/rd	5-12,5 mm
Plage de serrage (multi-brins / câble)	16-95 mm²
Vis	di M8 x 45 mm
Matériau - vis / écrou	INOX (V4A)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 306100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour différents diamètres de conducteurs (grand)

Avec filetage dans la partie inférieure et contre-écrou M10.
Le courant de court-circuit indiqué dans le tableau est valable pour un conducteur 70 mm² en Cu.

1 Produkt

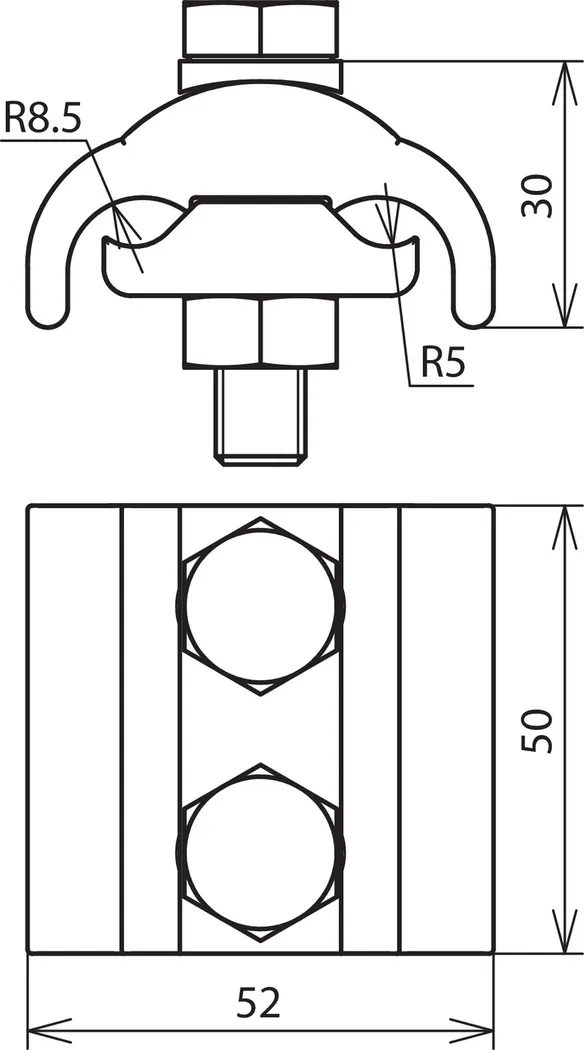

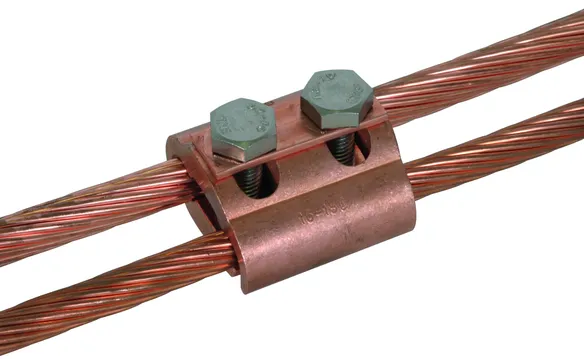

Art.-Nr. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, Zolltarifnr. (EU): 85359000, Bruttogewicht: 412.00 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - borne: Cu
Plage de serrage rd/rd: 5-16 mm
Plage de serrage (multi-brins / câble): 16-150 mm2
Vis: M10 x 50 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 5.16 SKM10X50 CU
Référence: 306101
ou équivalent

Zertifikate

Technische Daten

Matériau - borne	Cu
Plage de serrage rd/rd	5-16 mm
Plage de serrage (multi-brins / câble)	16-150 mm²
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/rd	5-16 mm
Plage de serrage (multi-brins / câble)	16-150 mm²
Vis	di M10 x 50 mm
Matériau - vis / écrou	INOX (V4A)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 306101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Results for products (0)

Results for content (0)

Raccords parallèles

Pour diamètres identiques avec une vis

Art.-Nr. 306020 PV 7.10 FRM10X35 STTZN

Artikel 306020 wurde zum Merkzettel hinzugefügt.

Artikel 306020 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306029 PV 7.10 FRM10X35 V4A

Artikel 306029 wurde zum Merkzettel hinzugefügt.

Artikel 306029 wurde zum Warenkorb hinzugefügt.

Pour diamètres identiques avec deux vis

Art.-Nr. 307000 PV 7.10 SKM8X20 STTZN

Artikel 307000 wurde zum Merkzettel hinzugefügt.

Artikel 307000 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 307007 PV 7.10 SKM8X20 CU

Artikel 307007 wurde zum Merkzettel hinzugefügt.

Artikel 307007 wurde zum Warenkorb hinzugefügt.

Pour différents diamètres avec une vis

Art.-Nr. 306121 PV 6.22 FRM10X40 STBLANK

Artikel 306121 wurde zum Merkzettel hinzugefügt.

Artikel 306121 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306122 PV 6.22 FRM10X40 STTZN

Artikel 306122 wurde zum Merkzettel hinzugefügt.

Artikel 306122 wurde zum Warenkorb hinzugefügt.

Pour différents diamètres 4-10 mm avec deux vis

Art.-Nr. 305000 PV 4.10 SKM8X30 STTZN

Artikel 305000 wurde zum Merkzettel hinzugefügt.

Artikel 305000 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 305007 PV 4.10 SKM8X30 CU

Artikel 305007 wurde zum Merkzettel hinzugefügt.

Artikel 305007 wurde zum Warenkorb hinzugefügt.

Pour différents diamètres de conducteurs (petit)

Art.-Nr. 306100 PV 5.12.5 SKM8X45 CU

Artikel 306100 wurde zum Merkzettel hinzugefügt.

Artikel 306100 wurde zum Warenkorb hinzugefügt.

Pour différents diamètres de conducteurs (grand)

Art.-Nr. 306101 PV 5.16 SKM10X50 CU

Artikel 306101 wurde zum Merkzettel hinzugefügt.

Artikel 306101 wurde zum Warenkorb hinzugefügt.

Raccords parallèles

Pour diamètres identiques avec une vis

Art.-Nr. 306020 PV 7.10 FRM10X35 STTZN

Sie müssen angemeldet sein um 306020.stp herunterzuladen.

Sie müssen angemeldet sein um 306020.igs herunterzuladen.

Sie müssen angemeldet sein um 306020.jt herunterzuladen.

Sie müssen angemeldet sein um 306020.dwg herunterzuladen.

Sie müssen angemeldet sein um 306020m_D.dxf herunterzuladen.

Artikel 306020 wurde zum Merkzettel hinzugefügt.

Artikel 306020 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306029 PV 7.10 FRM10X35 V4A

Sie müssen angemeldet sein um 306020.stp herunterzuladen.

Sie müssen angemeldet sein um 306020.igs herunterzuladen.

Sie müssen angemeldet sein um 306020.jt herunterzuladen.

Sie müssen angemeldet sein um 306020.dwg herunterzuladen.

Sie müssen angemeldet sein um 306020m_D.dxf herunterzuladen.

Artikel 306029 wurde zum Merkzettel hinzugefügt.

Artikel 306029 wurde zum Warenkorb hinzugefügt.

Pour diamètres identiques avec deux vis

Art.-Nr. 307000 PV 7.10 SKM8X20 STTZN

Sie müssen angemeldet sein um 307000m_D.dxf herunterzuladen.

Artikel 307000 wurde zum Merkzettel hinzugefügt.

Artikel 307000 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 307007 PV 7.10 SKM8X20 CU

Sie müssen angemeldet sein um 307007m_D.dxf herunterzuladen.

Artikel 307007 wurde zum Merkzettel hinzugefügt.

Artikel 307007 wurde zum Warenkorb hinzugefügt.

Pour différents diamètres avec une vis

Art.-Nr. 306121 PV 6.22 FRM10X40 STBLANK

Sie müssen angemeldet sein um 306121.stp herunterzuladen.

Sie müssen angemeldet sein um 306121.igs herunterzuladen.

Sie müssen angemeldet sein um 306121.jt herunterzuladen.

Sie müssen angemeldet sein um 306121.dwg herunterzuladen.

Sie müssen angemeldet sein um 306121_306122m_D.dxf herunterzuladen.

Artikel 306121 wurde zum Merkzettel hinzugefügt.

Artikel 306121 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306122 PV 6.22 FRM10X40 STTZN

Sie müssen angemeldet sein um 306122.stp herunterzuladen.

Sie müssen angemeldet sein um 306122.igs herunterzuladen.

Sie müssen angemeldet sein um 306122.jt herunterzuladen.

Sie müssen angemeldet sein um 306122.dwg herunterzuladen.

Sie müssen angemeldet sein um 306121_306122m_D.dxf herunterzuladen.

Artikel 306122 wurde zum Merkzettel hinzugefügt.

Artikel 306122 wurde zum Warenkorb hinzugefügt.

Pour différents diamètres 4-10 mm avec deux vis

Art.-Nr. 305000 PV 4.10 SKM8X30 STTZN

Sie müssen angemeldet sein um 305000.stp herunterzuladen.

Sie müssen angemeldet sein um 305000.igs herunterzuladen.

Sie müssen angemeldet sein um 305000.jt herunterzuladen.

Sie müssen angemeldet sein um 305000.dwg herunterzuladen.

Sie müssen angemeldet sein um 305000m_D.dxf herunterzuladen.

Artikel 305000 wurde zum Merkzettel hinzugefügt.

Artikel 305000 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 305007 PV 4.10 SKM8X30 CU

Sie müssen angemeldet sein um 305000.stp herunterzuladen.

Sie müssen angemeldet sein um 305000.igs herunterzuladen.

Sie müssen angemeldet sein um 305000.jt herunterzuladen.

Sie müssen angemeldet sein um 305000.dwg herunterzuladen.

Sie müssen angemeldet sein um 305000m_D.dxf herunterzuladen.

Artikel 305007 wurde zum Merkzettel hinzugefügt.

Artikel 305007 wurde zum Warenkorb hinzugefügt.

Pour différents diamètres de conducteurs (petit)

Art.-Nr. 306100 PV 5.12.5 SKM8X45 CU

Sie müssen angemeldet sein um 306100.stp herunterzuladen.

Sie müssen angemeldet sein um 306100.igs herunterzuladen.

Sie müssen angemeldet sein um 306100.jt herunterzuladen.

Sie müssen angemeldet sein um 306100.dwg herunterzuladen.

Sie müssen angemeldet sein um 306100m_D.dxf herunterzuladen.

Artikel 306100 wurde zum Merkzettel hinzugefügt.

Artikel 306100 wurde zum Warenkorb hinzugefügt.

Pour différents diamètres de conducteurs (grand)

Art.-Nr. 306101 PV 5.16 SKM10X50 CU

Sie müssen angemeldet sein um 306101.stp herunterzuladen.

Sie müssen angemeldet sein um 306101.igs herunterzuladen.

Sie müssen angemeldet sein um 306101.jt herunterzuladen.

Sie müssen angemeldet sein um 306101.dwg herunterzuladen.

Sie müssen angemeldet sein um 306101m_D.dxf herunterzuladen.

Artikel 306101 wurde zum Merkzettel hinzugefügt.

Artikel 306101 wurde zum Warenkorb hinzugefügt.
