Détendez-vous.
C’est un système DEHNventil ACI.
Le principe « pas de souci » de DEHN :
Sécurité au travail, respect facile des normes,
disponibilité élevée des installations : c’est DEHNventil ACI.
La protection contre les surtensions n’a jamais été aussi facile et fiable. Le parafoudre combiné prêt au raccordement DEHNventil ACI (type 1 + type 2 + type 3) garantit la sécurité au point de raccordement du TGBT. La technologie innovante ACI (Advanced Circuit Interruption) est ainsi disponible pour la première fois dans la catégorie des parafoudres de type 1.
Des solutions de détail innovantes, par exemple une fonction de déconnexion automatique avec indicateur optique de la coupure, des options de changement de module sur 3 côtés ou une section de raccordement toujours identique de 16 mm² (Cu) garantissent une sécurité maximale.
Détails techniques
Tous les avantages en un coup d’œil
Concept de montage innovant pour une sécurité au travail élevée
En cas de défaut, grâce à la fonction de déconnexion électrique et automatique du module de protection, celui-ci peut être remplacé durant le fonctionnement de l’installation
tout en respectant les consignes de sécurité au travail. Le module de protection hors tension peut être retiré de manière frontale ou latérale. Un remplacement sûr est donc garanti, quelle que soit la situation de montage.
Respect facile des normes
Le fait de pas avoir à intégrer un fusible en amont, tout comme le montage direct sur rail DIN ou rail collecteur mis à la terre permettent de respecter facilement la longueur de câble maximale
de 0,5 m stipulée par la norme NIN 2020 5.3.4.
Dimensionnement fiable, multiplié par trois
Fini le dimensionnement fastidieux du fusible en amont. Fini les question concernant la sélectivité et la section de raccordement. Le nouveau système DEHNventil ACI est équipé d’une combinaison éclateur-interrupteur précisément adaptée au parafoudre. Cela signifie : par de fusible en amont, pas d’erreurs de dimensionnement et une section transversale toujours identique de seulement 16 mm² (Cu).
Montage confortable
Cette solution système compacte offre non seulement une flexibilité maximale, mais également une grande liberté de positionnement et de raccordement du parafoudre. L’interrupteur-éclateur intégré permet d’économiser de l’espace précieux. Le montage peut s’effectuer de manière flexible sur rail DIN, sur rail collecteur ou sur la paroi de l’armoire électrique.
Haute disponibilité de l’installation
Le module de protection peut être séparé de manière sûre de l’alimentation électrique. L’installation peut donc continuer d’être utilisée même lors d’un d’entretien. Idéalement, la maintenance peut s’effectuer durent le fonctionnement. Ceci permet de minimiser les temps d’arrêt coûteux. De plus, le système DEHNventil ACI offre les performances exceptionnelles typiques de DEHN (tenue au courant de foudre 100 kA, tenue au courant de court-circuit 100 kA) ainsi qu’une protection maximale (certification type 1+2+3 avec protection des appareils terminaux).
Entretien rapide, simple et sûr.
Par défaut, les dispositifs DEHNventil ACI sont équipés d’un indicateur d’état électrique par télésignalisation. En cas d’un dysfonctionnement, la fonction de déconnexion sépare le module de protection du module de base, et donc de l’alimentation électrique. La séparation est indiquée de manière optique sur les quatre côtés du parafoudre, assurant ainsi la sécurité du personnel d’entretien.
Les caractéristiques du produit en un coup d’œil
Pour une disponibilité maximale des installations : DEHNventil ACI
Depuis plus de 100 ans, DEHN est synonyme d’innovation et de progrès technique. Avec les parafoudres CI et ACI, DEHN a créé des solutions compactes pour une protection moderne contre les surtensions. L’abréviation CI signifie « Circuit Interruption », c’est-à-dire qu’un fusible de dimension optimale est déjà intégré dans l’appareil SPD (Surge Protection Device). Avec la technologie ACI (Advanced Circuit Interruption) introduite en 2018, ce fusible a été remplacé par une combination éclateur-interrupteur. Grâce à cette fonction et d’autres innovations, le système DEHNventil est une solution extrêmement simple et sûre. Aperçu de nos classes de parafoudre :
Le principe « pas de souci » de DEHN
Technologie ACI : Sécurité maximale dans l’armoire électrique
Fini le dimensionnement fastidieux ! Nos parafoudres de type 1 et type 2 à technologie ACI sont équipés d’une combinaison éclateur-interrupteur intégrée. Celle-ci remplace le fusible en amont normalement nécessaire. Cette configuration améliore la sécurité, permet un montage flexible et garantit une disponibilité d’installation exceptionnelle.
La technologie ACI de DEHN
- Fiabilité et disponibilité de l’installation au plus haut niveau
- Fiabilité de dimensionnement et gain d’espace : aucun fusible en amont nécessaire
- Durée de vie élevée grâce à la tenue importante aux surtensions temporaires et à l’absence de courant de fuite
- Installation facile grâce à la section de raccordement réduite
Remplacement simple et sûr du module DEHNventil ACI
Variantes de produit
Disponible fin 2024
/www.dehn-international.com/store/f/41283559/HDVORSCHAU/961405.jpg)

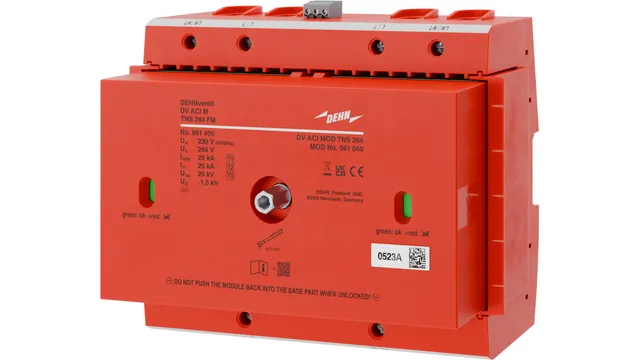

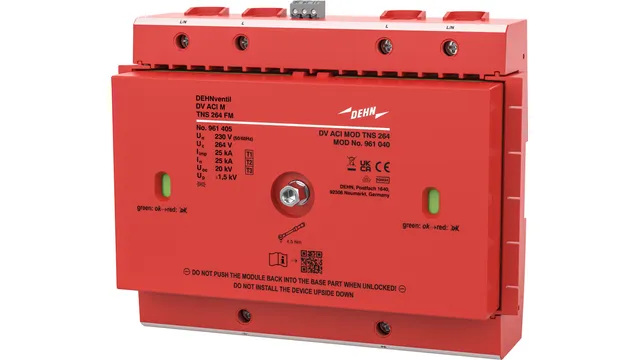

961405
DEHNventil ACI M TNS 264 (FM)
Parafoudre combiné quadripolaire DEHNventil ACI M TNS, type 1 + type 2 + type 3 selon EN 61643-11 à base d’éclateurs à air avec éclateur/interrupteur ACI intégré. Disponibilité de l’installation élevée grâce à la technologie « RADAX-Flow » pour la limitation de courant de suite. Garantit la protection des appareils terminaux.
/www.dehn-international.com/store/f/41283551/HDVORSCHAU/961305.jpg)

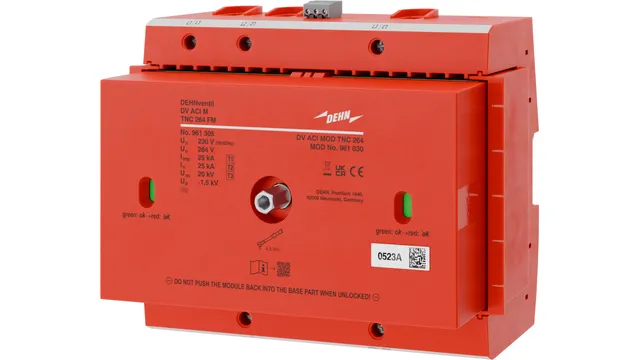

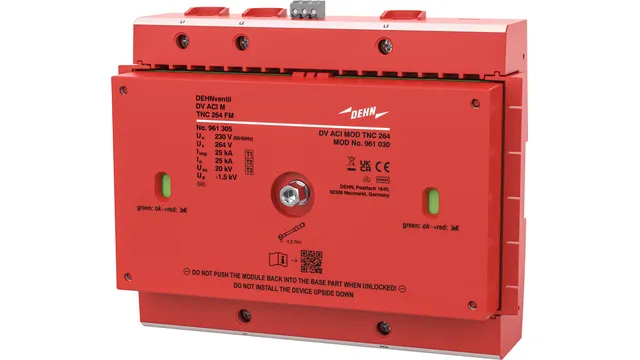

961305
DEHNventil ACI M TNC 264 (FM)
Parafoudre combiné tripolaire DEHNventil ACI M TNC, type 1 + type 2 + type 3 selon EN 61643-11 à base d’éclateurs à air avec éclateur/interrupteur ACI intégré. Disponibilité de l’installation élevée grâce à la technologie « RADAX-Flow » pour la limitation de courant de suite. Garantit la protection des appareils terminaux.
Téléchargements
| Brochure | DEHNventil ACI | Le parafoudre combiné prêt au raccordement DEHNventil ACI (type 1 + 2 + 3) | .pdf 0.3 MB |
